11KV MV kytkinlaitteen katkaisijan eristysmekanismi

11KV MV -kytkinlaitteiden katkaisijan eristysmekanismit ovat välttämättömiä keskijännitekojeiston, erityisesti rengaspääyksiköiden (RMU) käyttöturvallisuuden ja luotettavuuden kannalta. RMU:t ovat kompakteja, metallikoteloituja kytkinlaitteita, joita käytetään laajalti sähkönjakeluverkoissa luotettavan kytkennän, suojauksen ja eristyksen tarjoamiseksi.

Näissä kojeistoissa kaksi mekanismia toimivat yhdessä, mutta palvelevat eri tarkoituksia:

Katkaisijan toimintamekanismi - katkaisee aktiivisesti kuormitus- ja vikavirrat.

Eristysmekanismi - varmistaa passiivisesti henkilöstön turvallisuuden tarjoamalla näkyvän ja luotettavan sähköeristyksen.

Näiden mekanismien välinen lukittu toiminta takaa sekä laitteiden suojan että ihmisten turvallisuuden, mikä tekee niistä välttämättömiä teollisissa ja yleishyödyllisissä sovelluksissa.

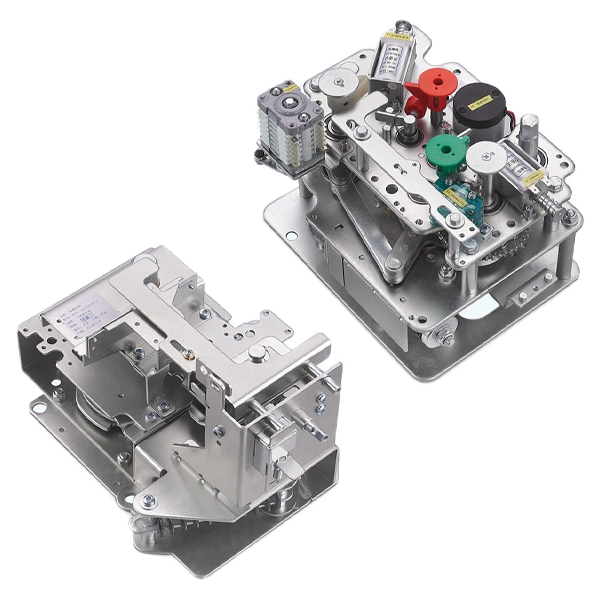

Tuotteen malli

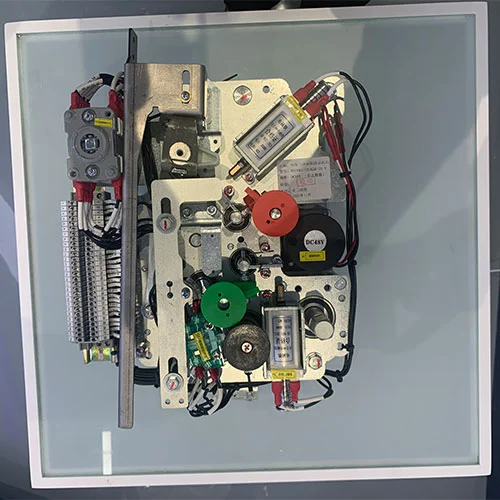

Toimintamekanismin osat

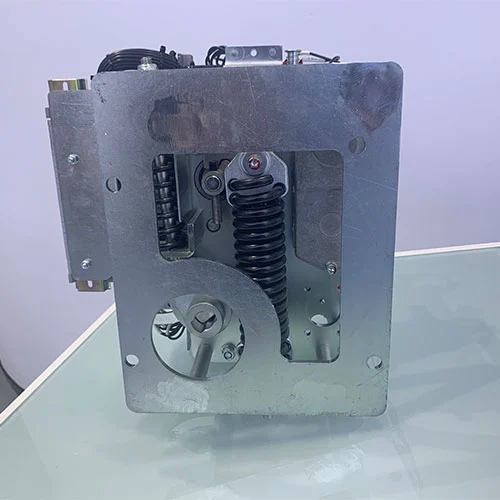

11KV MV-kytkinlaitteen katkaisijan eristysmekanismi on keskeinen komponentti, jota käytetään keskijännitteisissä (MV) rengaspääyksiköissä (RMU) ja ympäristöystävällisissä kojeistojärjestelmissä. Se integroi sekä katkaisijan toimintamekanismit että erotusmekanismit varmistaen luotettavan tehonsäädön, vikasuojauksen ja turvalliset huoltotoimenpiteet.

Mikä on katkaisijan toimintamekanismi?

Katkaisijan toimintamekanismia käytetään yleensä pääkatkaisijan ohjaamiseen keskijännitteisissä RMU-yksiköissä tai ympäristöystävällisissä kojeistoissa. Toimintamekanismin ensisijainen tehtävä on helpottaa katkaisijakoskettimien (usein tyhjökatkaisijoiden) avaamista ja sulkemista kuormitusvirtojen käsittelemiseksi ja kriittisesti vikavirtojen (oikosulkujen) katkaisemiseksi.

Toiminnallisuus

Sen on kyettävä muodostamaan, kuljettamaan ja katkaisemaan virtoja normaaleissa ja epänormaaleissa olosuhteissa. Vian ilmetessä tämän tyhjökatkaisijan toimintamekanismin on toimittava vian poistamiseksi ja alavirran laitteiden suojaamiseksi millisekunneissa.

Energian varastointi

Erona yksinkertaiseen manuaaliseen kytkimeen on se, että tyhjökatkaisijan toimintamekanismi perustuu varastoitulle energialle saavuttaakseen valokaaren katkaisussa tarvittavan nopean liikkeen. Tämä mekanismin energian varastointi saadaan yleensä aikaan jousivarausmekanismeista (jotka voidaan ladata manuaalisesti tai pienellä moottorilla) tai magneettisilla toimilaitteilla. Energia varastoituu hitaasti useiden sekuntien aikana, mutta vapautuu välittömästi, kun mekanismi saa käskyn.

Komponentit

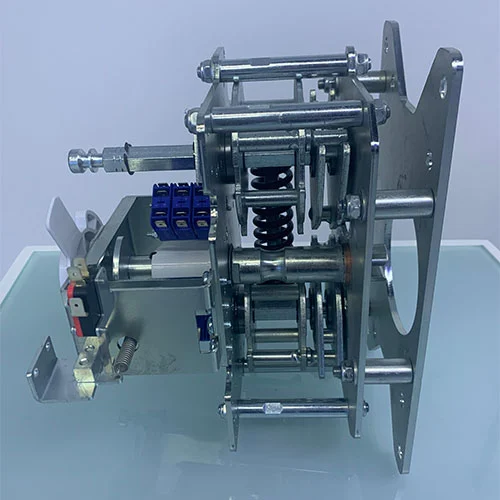

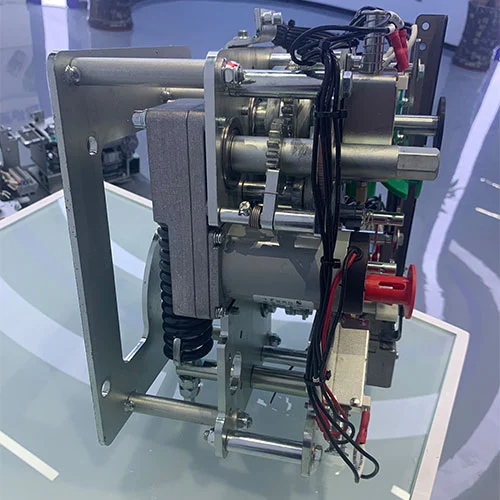

Tyypillinen mekanismi sisältää sulkujouset, avausjouset, latausmoottorin, laukaisu- ja sulkemissolenoidit sekä monimutkaisen nokka- ja akseliliitoksen. Se on suunniteltu tuhansiin toimintoihin sen elinkaaren aikana.

Mikä on eristysmekanismi?

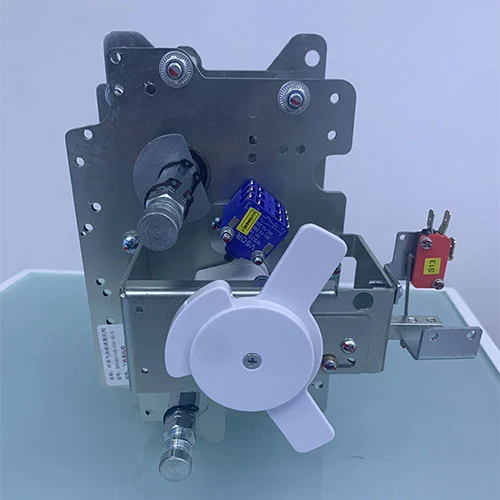

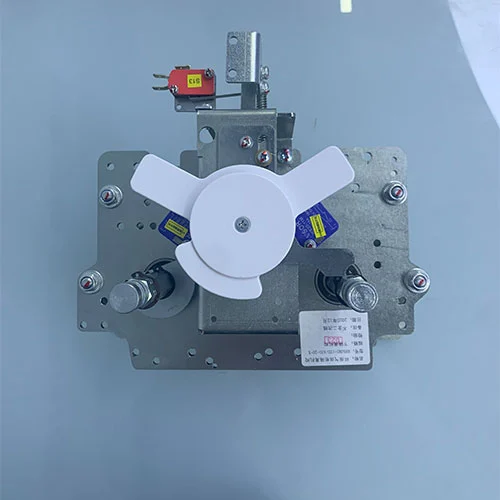

Erotusmekanismi ohjaa erottimen (eristimen) ja integroidun maadoituskytkimen toimintaa. Toisin kuin katkaisija, sen tarkoituksena ei ole katkaista virtaa, vaan tarjota huoltohenkilöstölle turvallinen työskentelyolosuhde.

Toiminnallisuus

Sen päätehtävänä on luoda näkyvä ja luotettava galvaaninen eristys jännitteettömän piirin ja jännitteisen virtalähteen välille. Keskijännitteisten RMU:iden tai ympäristöystävällisten kytkinlaitteiden erottimen toimintamekanismissa on yleensä myös maadoituskytkin, joka yhdistää erotetun piirin maahan. Tämä vaihe purkaa loukkuun jääneen kapasitiivisen varauksen ja suojaa vahingossa tapahtuvalta takaisinsyötöltä muista lähteistä.

Toiminta

Näitä eristyskytkinten toimintamekanismeja ohjataan manuaalisesti ja sähköisesti ulkoisella kahvalla, joka on työnnetty kojeiston etupaneeliin. Kahva kääntää käyttöakseleita, jotka on yhdistetty vipu- ja nokkajärjestelmään, jotka liikuttavat eristimen koskettimia.

Keskeinen turvaominaisuus

Erotusmekanismi toimii suhteellisen hitaasti, manuaalisesti tai suoraan sähköisesti, eikä sillä ole valokaaren sammutuskykyä. Siksi sen avaaminen on ehdottomasti kiellettyä, kun laite on ladattu. Se luottaa ympäröivän väliaineen (ilman tai SF6-kaasun) eristysominaisuuksiin säilyttääkseen eristyksen, kun se on avattu.

Tärkeimmät erot kahden mekanismin välillä

Näiden kahden toimintamekanismin yhdistelmän toimintaperiaate: Turvalukitus

RMU:n turvallinen toiminta perustuu tiukkaan mekaaniseen lukitukseen katkaisijamekanismin ja eristysmekanismin välillä. Meidän 11kV MV kytkinlaitteen katkaisijan eristysmekanismi on suoritettava tiukasti ennalta määrätyn järjestyksen mukaisesti ja perussähköturvallisuussääntöjen mukaisesti.

Seuraava syöttölaitteen sähkökatkon ylläpitotyönkulku osoittaa niiden synergia:

Avaa Breaker

Kun käyttäjä lähettää laukaisukäskyn, katkaisijan toimintamekanismi vapauttaa tallennetun jousienergian ja avaa katkaisijan koskettimet, jolloin kuormitusvirta katkeaa turvallisesti. Piiri on jännitteetön, mutta ei vielä turvallinen tällä hetkellä, koska kiinteä sähköliitäntä syöttöön on edelleen olemassa.

Avaa eristin

Nyt lukitusjärjestelmä vapauttaa eristysmekanismin mekaanisen lukon havaittuaan katkaisijan olevan auki. Käyttäjä asettaa kahvan ja kääntää akselia avatakseen isolaattorin. Tämä toimenpide luo fyysisen ilmaraon jännitteisen virtakiskon ja alavirran piirin välille, mikä muodostaa näkyvän eristyksen.

Sulje maakytkin

Käyttäjä käyttää sitten samaa (tai erillistä) liitäntää kytkeäkseen maadoituskytkimen sen erillisen mekanismin kautta. Tämä yhdistää piirin alavirran osan suoraan maapotentiaaliin varmistaen, että kaikki jäännösvaraus puretaan turvallisesti.

Lopullinen turvallinen tila

Katkaisija on auki, erotin on auki ja maadoituskytkin on kiinni. Mekaaniset lukitukset varmistavat, että kaapin ovea ei voida avata, ellei maadoituskytkintä ole vahvistettu kiinni. Päinvastoin, tämä yhteen kytketty järjestelmä estää fyysisesti katkaisijaa sulkeutumasta, ellei erotuskytkin ole täysin kiinni ja maadoituskytkin on avoimessa tilassa. Tämä muodostaa katkeamattoman turvaketjun.

Katkaisijamekanismi toimii aktiivisena suojana, joka hallitsee sähköverkon energiaa. Eristysmekanismi toimii passiivisena turvalukona ja varmistaa johtohenkilöstön turvallisuuden. Ne muodostavat yhdessä kattavan järjestelmän, jossa nopea suojaus on tasapainossa absoluuttisen, mekaanisesti tehostetun turvallisuuden kanssa.

Käyttöohjeet

Lataustoiminto:Ennen kuin mitään sulkemistoimintoa voidaan tehdä, mekanismi on ensin ladattava varastoimaan tarvittava energia. Manuaalista latausta varten aseta erillinen kahva ohjausakseliin, joka sijaitsee mekanismin oikeassa alakulmassa ja kierrä sitä myötäpäivään. Jatka kääntämistä, kunnes kuulet selkeän "naksahduksen", joka osoittaa, että lataus on valmis; tällä hetkellä latausilmaisimen akseli on aktivoinut mikrokytkimen täysin suljettuun asentoonsa. Sähkölatausta varten syötä mekanismiin virta, ja moottori käy automaattisesti varastoimaan energiaa. Kun akku on ladattu täyteen, moottorin piiri katkeaa, kun taas mekaaninen laite pysyy valmiustilassa ja varastoitu energia säilyy, kunnes sammutuskomento vastaanotetaan. Ennen kuin luotat sähkölataukseen, on varmistettava, että kaikki apujohdot on kytketty oikein.

Sulkemistoiminto:Kun mekanismi on ladattu onnistuneesti, katkaisija voidaan sulkea pääpiirin täydentämiseksi. Sulje manuaalisesti painamalla vihreää painiketta lujasti; tämä toiminta vapauttaa välittömästi tallennetun sulkemisenergian, jolloin mekanismi voi ohjata katkaisijakoskettimet yhteen. Sähkökäyttöä varten on tarpeen kytkeä virta päälle sähkömagneettisen kelan aktivoimiseksi ja sulkemiseksi, mikä laukaisee toiminnan välittömästi ja vapauttaa mekaanisen lukon. Varastoitu energia puretaan sitten, jolloin pääkoskettimet sulkeutuvat. On tärkeää huomata, että tämän prosessin aikana avausjousia kiristetään samanaikaisesti tulevaa matkaa varten. Vaikka mekanismi voi alkaa latautua välittömästi, sisäinen lukituslogiikka estää myöhempien sulkemiskäskyjen suorittamisen, kunnes katkaisija avataan uudelleen.

Avausoperaatio:Virran katkaisemiseksi ja katkaisijan irrottamiseksi on avausmekanismi laukaistava. Manuaalista laukaisua varten paina punaista painiketta lujasti, mikä vapauttaa avausjousia pitävät salvat. Näihin jousiin varastoitunut energia vapautuu välittömästi, mikä saa laitteen erottamaan pääkoskettimet. Sähköisissä laukaisutoiminnoissa shunttilaukaisuelektromagneetti voidaan kytkeä päälle ja aktivoida suojareleillä tai kauko-ohjaimilla; Sähkömagneetti aktivoituu välittömästi vapauttaen jousilukon ja pakottamalla koskettimet irti. Tämä toimenpide voi turvallisesti katkaista virran ja palauttaa katkaisijan auki-asentoon valmistautuen seuraavaan lataus- ja sulkemisjaksoon.

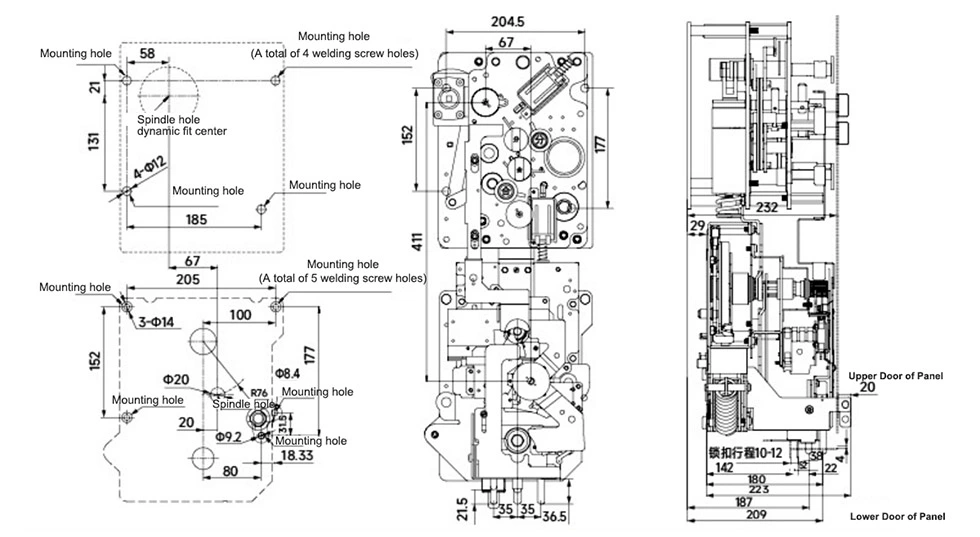

Ulkonäkö ja mitat

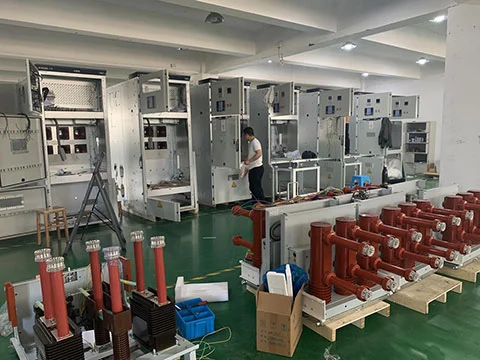

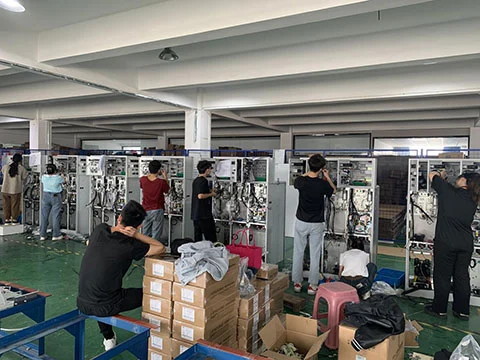

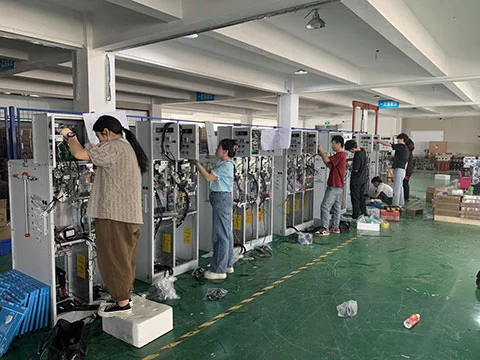

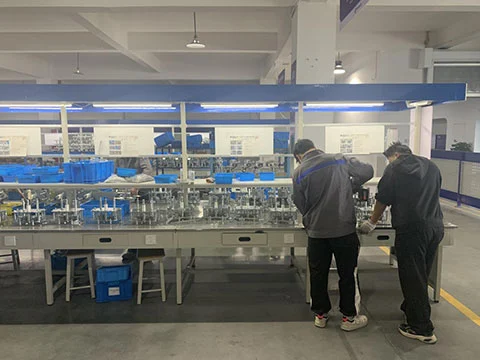

Tehtaamme
