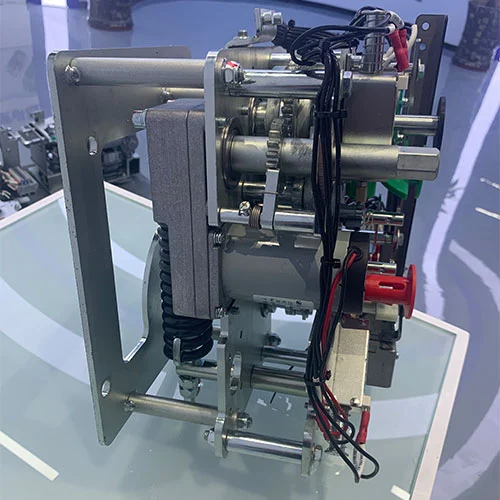

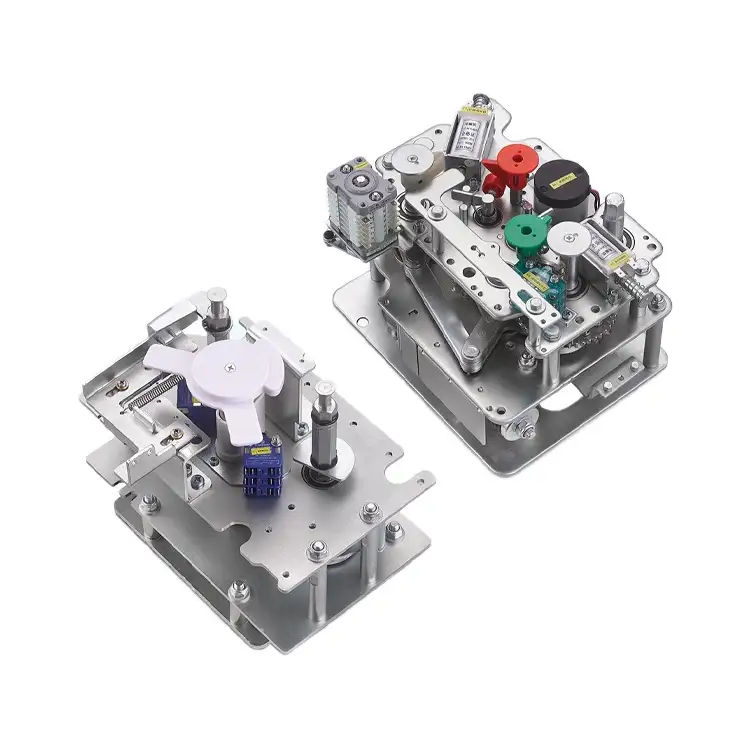

11KV keskijännite VCB katkaisija eristysmekanismilla

Erotusmekanismilla varustetulla 11KV:n keskijännitteisellä VCB-katkaisijalla on erittäin tärkeä rooli sähkönjakelujärjestelmien suojauksessa ja ohjauksessa. Ympäristöystävällisissä kojeistoissa nämä toimintamekanismit toimivat yleensä ympäristövaikutusten vähentämiseksi ja hyvän suorituskyvyn ylläpitämiseksi. Toimintamekanismi voi varmistaa, että katkaisijat katkaisevat vikavirrat nopeasti ja kytkevät toiminnan luotettavasti. Katkaisijan toimintamekanismit käyttävät kestäviä materiaaleja, tehokkaita energian varastointimenetelmiä, jotka voivat minimoida huolto- ja vikatiheyden. Monet katkaisijavioista liittyvät toimintamekanismiin, mikä on tehnyt lujan materiaalin ja säännöllisen kunnon arvioinnin tärkeyden.

Tuotteen kohokohdat

Malli ja merkitykset

Mikä on toimintamekanismi?

Käyttömekanismi on kokoonpano katkaisijalle tai erottimelle, joka tuottaa, varastoi ja vapauttaa mekaanista energiaa sähköisten koskettimien avaamiseksi tai sulkemiseksi. Tämä toimintamekanismi koostuu energian varastointivälineestä, käyttöjärjestelmästä ja lukituslaitteista, jotka estävät toimintahäiriöitä. Suunnittelusta ja voimavaatimuksista riippuen yksi mekanismi voi palvella yhtä vaihetta tai kaikkia kolmea korkeajännitejärjestelmän vaihetta. Yleisiä tyyppejä ovat C-tyoe-, G-Type-, V- ja F-tyyppiset toimintamekanismit. Ympäristöystävällisissä paneeleissa ja rengaspääyksiköissä jousitoimisia mekanismeja käytetään laajalti niiden yksinkertaisuuden, luotettavuuden ja ympäristöystävällisyyden vuoksi.

Toimintaperiaate

Toimintamekanismi on osa 11 kV:n keskijännitteistä VCB-katkaisijaa, jossa on eristysmekanismi. Sen tehtävänä on tuottaa, varastoida ja vapauttaa mekaanista energiaa sähköisten koskettimien avaamiseksi tai sulkemiseksi. Käyttömekanismi koostuu energian varastointivälineestä, käyttöjärjestelmästä ja lukituslaitteista väärinkäytösten estämiseksi. Tietyistä suunnittelu- ja kuormitusvaatimuksista riippuen yksi käyttömekanismi voi palvella yksivaiheista piiriä suurjännitejärjestelmässä tai samanaikaisesti palvella kaikkia kolmivaiheisia piirejä.

Yleisiä tyyppejä ovat tyypin C, tyypin G, tyypin V ja tyypin F käyttömekanismit. Ympäristöystävällisissä kojeistoissa ja rengaspääyksiköissä jousikäyttömekanismeja käytetään laajalti niiden yksinkertaisen rakenteen, luotettavan toiminnan ja ympäristöystävällisyyden vuoksi.

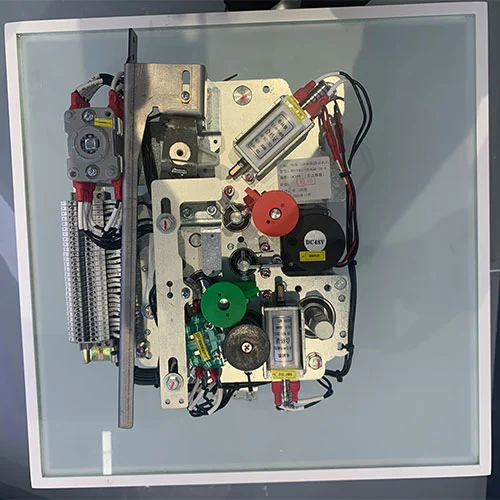

Käyttöohjeet - 11KV keskijännite VCB katkaisija eristysmekanismilla

1. Energian varastointitoiminto

1.Kiinnitä käyttömekanismi kojeistokaappiin.

2.Kiinnitä erillinen kahva ohjausakseliin mekanismin oikeassa alakulmassa.

3.Kierrä kahvaa myötäpäivään, kunnes kuuluu "naksahdus". Tämä osoittaa:
Energian varastoinnin ilmaisimen akseli on aktivoinut mikrokytkimen kokonaan.
Energian varastointi on valmis.

4. Sähkökäytön aikana mekanismi varastoi automaattisesti energiaa käynnistettäessä.

5. Energian varastoinnin jälkeen moottoripiiri katkeaa ja säilyttää varastoitunutta energiaa, kunnes järjestelmä vapauttaa sen sulkeakseen piirin.

6.Tärkeää: Varmista ennen käyttöä, että toisiopiirit on kytketty oikein ja virheetön.

2. Sulkemistoiminto

Manuaalinen käyttö:

1. Paina vihreää painiketta vapauttaaksesi välittömästi tallennetun sulkemisenergian.

2. Mekanismi ohjaa katkaisijakoskettimet sulkemaan pääpiirin kokonaan.

Sähkökäyttö:

1.Virrota sulkeva solenoidikela.

2. Solenoidi vapauttaa varastoidun energian ja sulkee koskettimet.

3. Tämän prosessin aikana avausjousi alkaa latautua.

4. Turvallisuushuomautus: Toimintahäiriön estävä lukitus estää uudelleen sulkemisen, kunnes järjestelmä on valmis.

3. Avaustoiminto

Manuaalinen käyttö:

1.Vapauta tallennettu avausenergia painamalla punaista painiketta.

2. Mekanismi ohjaa katkaisijan koskettimet avaamaan pääpiirin.

Sähkökäyttö:

1.Virrota avaussolenoidin kela.

2. Solenoidi vapauttaa energiaa nopeasti, mikä varmistaa nopean koskettimien erottamisen.

3. Käyttömekanismi suorittaa pääpiirin avaamisen luotettavasti.

4. Turvallisuus- ja huoltovinkkejä

Nämä menettelyt varmistavat turvallisen ja luotettavan kytkennän säilyttäen samalla lukitukset ja automaattisen uudelleensulkemisen eheyden.

Säännöllistä testausta suositellaan käyttämällä tavallisia katkaisijaanalysaattoreita.

Tarkasta energiaa varastoivat jouset, lukitukset ja voitele liikkuvat osat 6–12 kuukauden välein.

Noudata aina valmistajan ohjeita estääksesi toimintahäiriöt tai järjestelmävauriot.

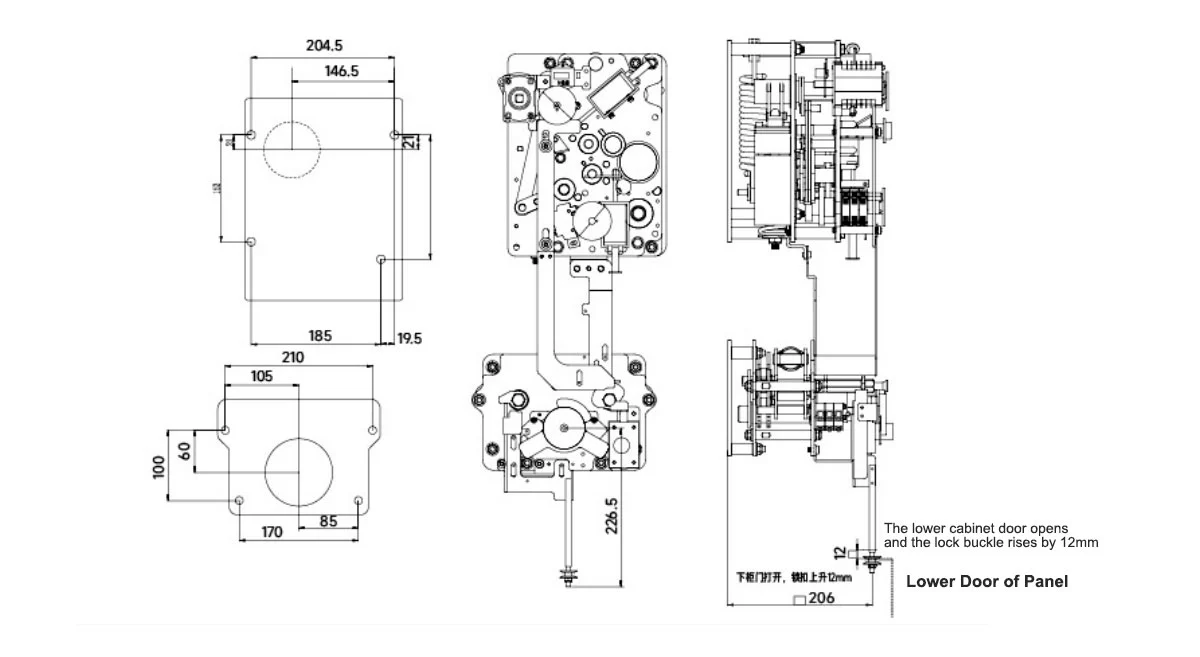

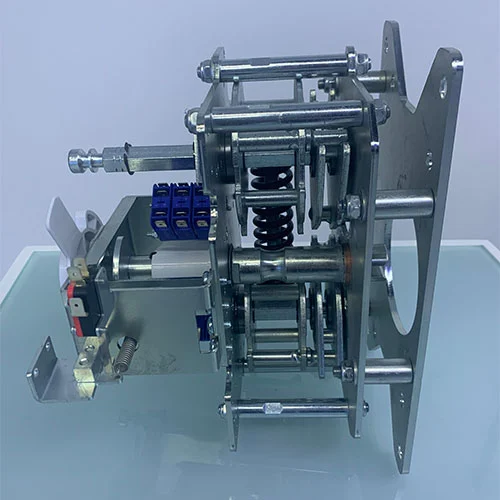

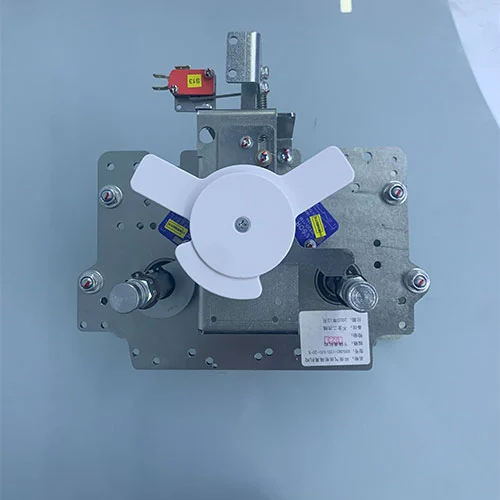

Ulkonäkö ja mitat

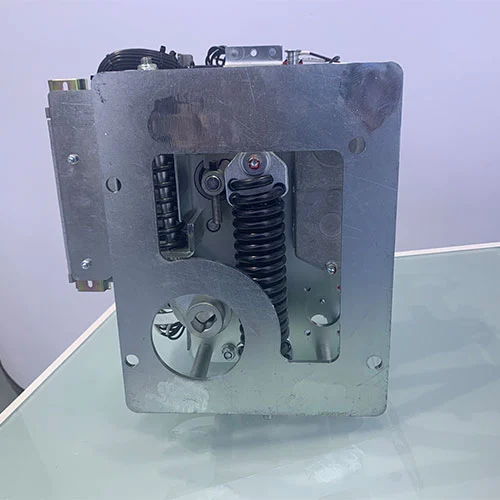

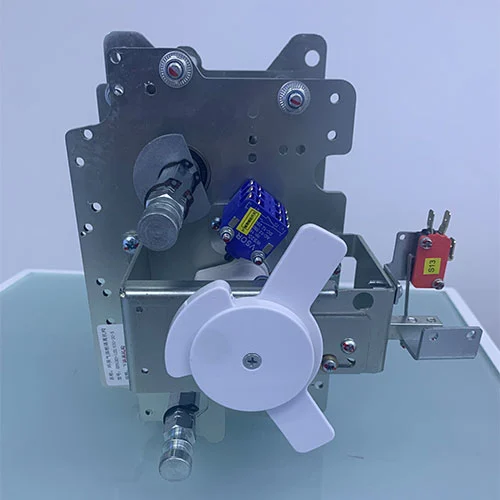

Tuotenäyttely

FAQ

Kysymys 1: Mikä on eristysmekanismilla varustetun 11 kV:n keskijännitteisen VCB-katkaisijan mekaaninen käyttöikä?

A1: Oikealla huollolla mekaaninen käyttöikä voi ylittää 10 000 sykliä.

Q2: Voiko tätä tuotetta mukauttaa?

A2: Kyllä, voimme tarjota OEM / ODM-palveluita tiettyjen jännitetasojen tai ympäristövaatimusten mukaisesti.

Q3: Soveltuuko se ympäristöystävällisiin kojeistoihin?

A3: Tietenkin. Tätä tuotetta käytetään laajalti kestävyyteen keskittyvissä sovelluksissa, kuten GIS, RMU ja ilmaeristetyt kojeistot.

Q4: Mitä standardeja se noudattaa?

A4: GB1984-2014 ja GB/T1985-2023.

Q5: Kuinka usein huolto tulee suorittaa?

A5: Huolto on suositeltavaa 6-12 kuukauden välein, mukaan lukien energian varastointitarkastukset, lukitustarkastukset ja voitelu.

Turvallisuus ja huolto

Cotenelen tehdas tarjoaa kattavan testaus- ja ylläpitotuen. Kaikki mekanismit tarkastetaan ennen toimitusta, ja niiden mukana toimitetaan tehdasinsinöörien teknisiä ohjeita turvallisen ja luotettavan toiminnan varmistamiseksi.
