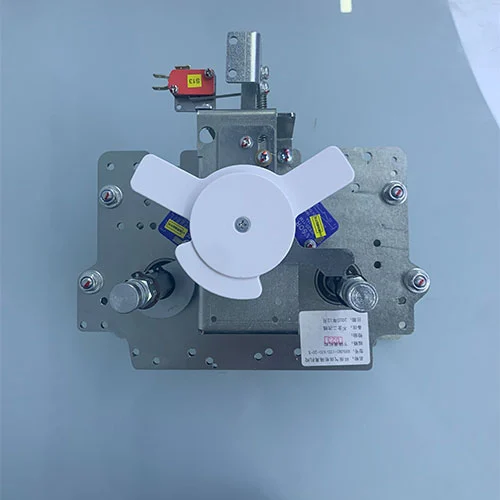

11KV:n sähköinen toimintamekanismi katkaisijan katkaisijalle

11KV:n sähköinen toimintamekanismi katkaisijakatkaisijalle on yhdistetty käyttöjärjestelmä, jota käytetään keskijännitekojeistoissa molempien ohjaamiseen:

Katkaisijan kytkentä (kuormitus ja vikakatkos)

Erotuskytkimen toiminta (turvallinen näkyvä eristys)

Se toimii kojeiston ydinsuoritusyksikkönä ja varmistaa tarkat, turvalliset ja koordinoidut kytkentätoiminnot.

Sovellus

11KV:n sähköistä toimintamekanismia katkaisijan eristyskytkimelle käytetään laajalti:

Sähkönjakeluverkot

Ring-pääyksiköt (RMU)

Kaasueristetyt kojeistot (GIS / C-GIS)

Tuuli- ja aurinkovoimahankkeet

Rautatie- ja metrojärjestelmät

Teollisuuden ja kaivosten sähköjärjestelmät

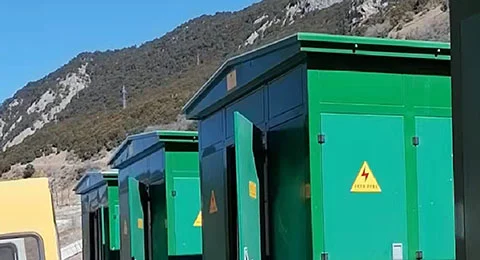

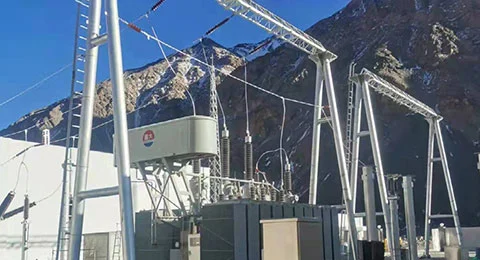

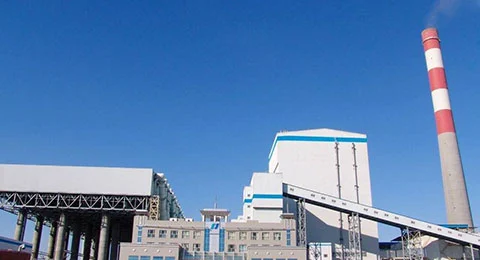

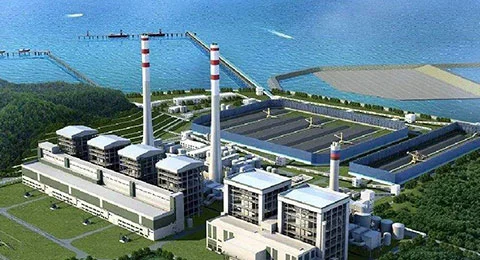

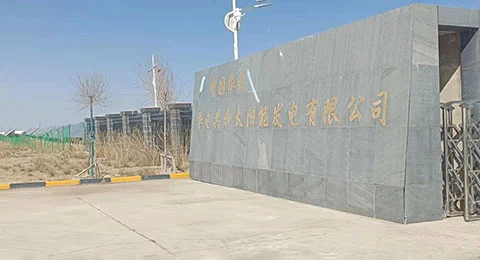

Projektitapaukset

Cotenele-mekanismeja on käytetty:

110 kV sähköasemaprojektit

CR Power Offshore Wind Power Project

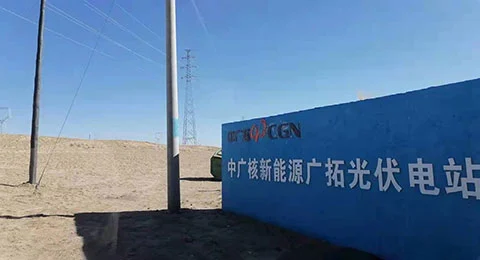

Qinghai 1600MW aurinkosähkötukikohta

Sichuan-Tiibet-rautatien voimajärjestelmä

Tadžikistanin 110 kV sähköaseman laajennus

Malli ja merkitys

Mikä on katkaisijan toimintamekanismi?

Katkaisijan toimintamekanismi on mekaaninen toimintajärjestelmä, jota käytetään katkaisijan koskettimien avaamiseen ja sulkemiseen luomalla, sijoittamalla ja vapauttamalla energiaa. Tämän toimintamekanismin ensisijainen tehtävä on varmistaa nopea reagointi sähkövioihin, kuten oikosulkuihin ja ylivirtaolosuhteisiin, eristämällä nopeasti vahingoittuneet osat järjestelmävaurioiden estämiseksi.

Käyttömekanismien on aina voitava laukaista katkaisija ulkoisista olosuhteista riippumatta. Voimavaatimusten perusteella katkaisimissa voi olla joko yksittäisiä mekanismeja vaihetta kohti tai yksi mekanismi, joka käyttää kaikkia kolmea vaihetta samanaikaisesti. Mekanismiin kuuluu kolme olennaista osajärjestelmää: energian varastointiväline, käyttöpiiri ja lukitusjärjestelmät.

On olemassa useita erilaisia ​​toimintamekanismeja

Jousen toimintamekanismi käyttää jousia mekaanisen energian varastoimiseksi. Normaalisti sähkömoottori lataa sulkujousta, joka on kiinnitetty puristettuna lukitusmekanismilla. Kun sulkemissignaali vastaanotetaan, salpa vapautuu, jolloin jousi ohjaa koskettimia sulkeutumaan samalla, kun laukaisujousta ladataan. Sulkujousi latautuu uudelleen välittömästi myöhempiä toimintoja varten.

Hydraulilaite käyttää painekaasua ohjaamaan öljyn virtausta ja ohjaamaan katkaisijaan kytkettyä kiertokankea. Pneumaattiset järjestelmät käyttävät paineilmaa energialähteenä, kun taas magneettilaitteet käyttävät sähkömagneettisia keloja tai sähkömagneetteja, joiden jännitys kasvaa virran kasvaessa. Joissakin malleissa sähkömagneettinen voima yhdistyy jousiavustukseen.

Vuoden 2005 CIGRE-katkaisijatutkimuksessa korostettiin käyttölaitteiden keskeistä merkitystä, jonka mukaan 70 % komponenttivioista liittyi käyttölaitteisiin ja yli 50 % suurista katkaisijavioista johtui myös tästä.

Mikä on eristävän kytkimen toimintamekanismi?

Erotin (tunnetaan myös erotuskytkimenä) on keskijänniterengaspääyksikön ydinkomponentti. Tällainen kytkin voi tarjota näkyvän sähköpiirien eristyksen huolto- ja turvallisuustarkoituksiin. Erottimet ovat erilaisia ​​katkaisijoiden kanssa, erottimia ei ole suunniteltu katkaisemaan kuormitusvirtoja tai vikavirtoja, vaan ne toimivat, kun piiri on jo jännitteetön.

Erottimen käyttömekanismit muuttavat manuaalisen tai moottoroidun tulon tarkaksi mekaaniseksi liikkeeksi, joka tarvitaan pääkoskettimien avaamiseen tai sulkemiseen. Näiden eristyskytkinten toimintamekanismien pääominaisuudet ovat niiden toimintanopeudet pienemmät kuin katkaisijoiden toimintamekanismeja ja ne tarjoavat näkyvän kosketusasennon.

Nykyaikaiset erotusmekanismit sisältävät usein

Moniliikekinematiikka:Monissa malleissa käytetään yhdistelmäliikkeitä, joissa pääterä laskeutuu ensin vaakasuoraan asentoon ennen pyörimistä kosketuspaineen kohdistamiseksi sekä saranoiden että leukojen päihin. Tämä "käänteisen silmukan" kosketinrakenne sopii suuriin oikosulkuvirtoihin.

Itsenäinen manuaalinen käyttö:Kehittyneet mekanismit mahdollistavat sekä etu- että sivutoimisen manuaalisen käytön ilman lisälaitteita. Nokkapyörät, joissa on vastakkaiset ulkonemat, mahdollistavat sujuvan toiminnan kuljettajan nopeudesta riippumatta, mikä varmistaa tasaisen mekaanisen suorituskyvyn.

Aseman ilmaisu:Käyttömekanismin apukoskettimet tarjoavat kauko-asennon ilmaisun, joka on välttämätöntä nykyaikaisille valvontajärjestelmille.

Erotinmekanismit voidaan konfiguroida yksinapaiseen tai kolminapaiseen toimintaan, jolloin kytkintangot yhdistävät navat, kun käytetään yhtä käyttölaitetta. Runko, joka on tyypillisesti kuumasinkittyä terästä, kiinnittää eristeet ja pyörivät elementit varmistaen pitkän käyttöiän.

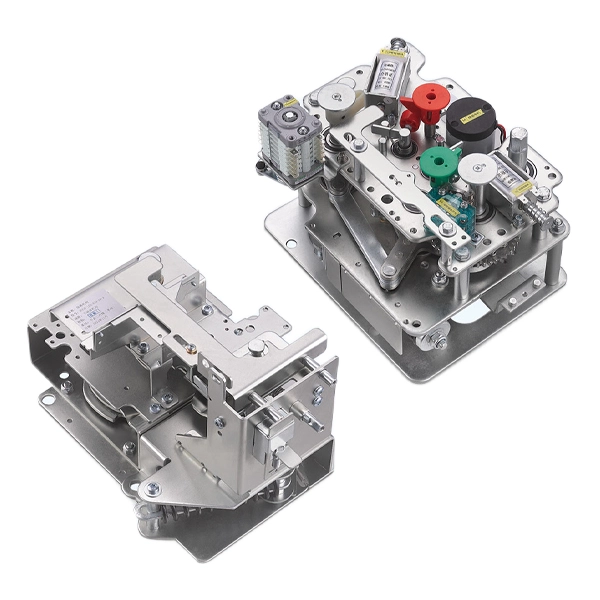

Yhdistettyjen katkaisijoiden ja erotinmekanismien ominaisuudet

Nykyaikaisessa sähkönjakeluverkossa keskijännite-RMU:n katkaisijan ja erottimen käyttömekanismien ja ympäristöystävällisten kytkinlaitteiden yhdistäminen on yleistä tekniikkaa. Cotenelen valmistama 11KV:n sähköinen toimintamekanismi katkaisijan eristyskytkimelle ympäristöystävällisille kojeistoille, jotka tarjoavat useita erottuvia ominaisuuksia:

Integroidut kinemaattiset sekvenssit:Yhdistetyt mekanismit koordinoivat katkaisijan toiminnan ja erottimen liikkeen välistä ajoitusta. Avaustoimintojen aikana erottimen koskettimet irtoavat valokaaren katkaisun jälkeen, kun taas sulkemistoiminnot varmistavat oikean kohdistuksen ennen pääkoskettimen sulkemista.

Kompakti mekaaninen lukitus:Integroiduissa malleissa on sisäänrakennetut lukitukset, jotka estävät virheelliset toimintajaksot. Mekanismi voi esimerkiksi estää erottimen toiminnan, kun katkaisija kuljettaa virtaa, tai estää uudelleensulkemisen, kunnes eristys on valmis. Tämä täyttää jakelujärjestelmien "viiden eston" vaatimukset.

Jousipohjainen energiavarasto:Monet yhdistetyt mekanismit käyttävät kiristysjousia, jotka toimivat keskipisteiden yläpuolella sulkemistoimien ohjaamiseen, kun taas puristusjouset hallitsevat avausenergiaa. Tämän kokoonpanon mekaaninen käyttöikä voi ylittää 10 000 sykliä. Varastoidun energian periaatteella voidaan varmistaa, että toimintamekanismin toimintanopeus pysyy riippumattomana käyttäjän toiminnasta, mikä varmistaa tasaisen vian keskeytyksen.

Uudelleen sulkemiskyky:Nykyaikainen katkaisijoiden ja erottimien toimintamekanismien yhdistelmä tukee automaattisia uudelleensulkeutumissarjoja. Molempien komponenttien toimintamekanismi varastoi riittävästi energiaa kiinni-auki-kiinni -toimintoihin ilman välilatausta.

Tilan optimointi:Näiden kahden toimintamekanismin yhdistelmä sopii pienikokoiseen RMU:han. Esimerkiksi Contenele RMU:n leveys on 375 mm, tämä kokoonpano säästää huomattavasti tilaa verrattuna muihin valmistajien tuotteisiin, soveltuu asennettavaksi ahtaaseen kaupunkiympäristöön.

Kansainvälisten standardien noudattaminen:Näiden kahden kytkintoimintomekanismin yhdistetyt mekanismit ovat standardien mukaisia, mukaan lukien GB1984-2014 suurjännitteisille AC-katkaisimille ja GB/T 1985-2023 erottimille ja maadoituskytkimille.

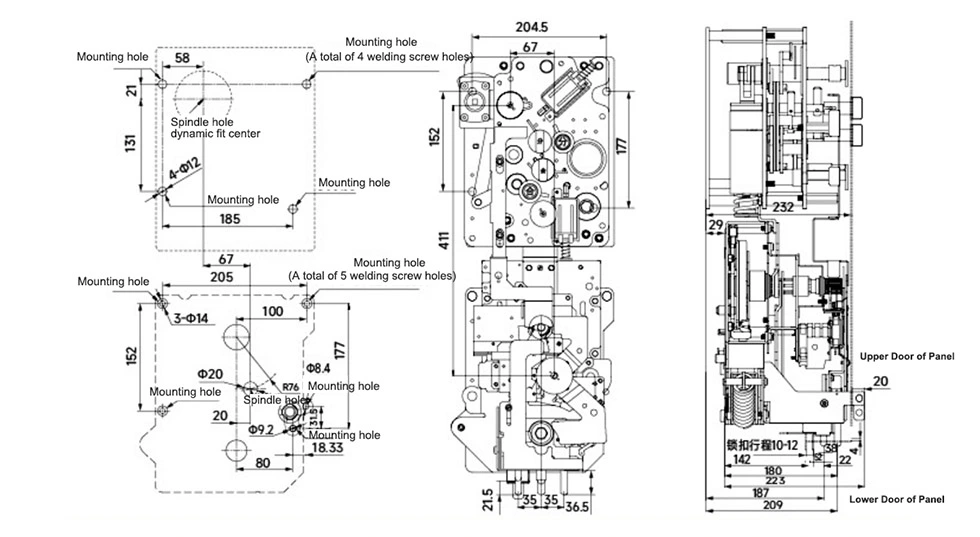

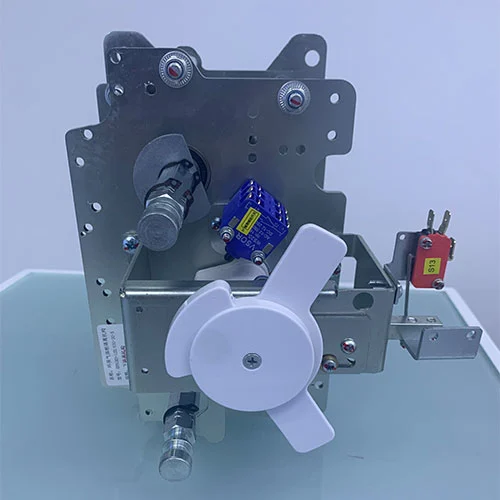

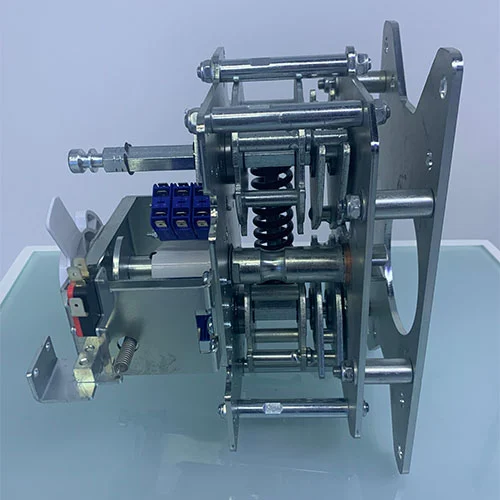

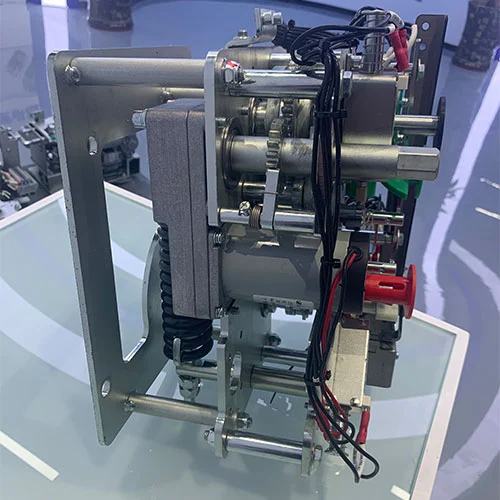

Ulkonäkö ja mitat

Tietoja meistä

Cotenele International Trade (Wenzhou) Co., Ltd:

30 000 ㎡ tuotantokanta

Keskity 12 kV–40,5 kV kojeiston ydinkomponentteihin

ISO9001 / ISO14001 / ISO45001 sertifioitu

Tunnustettu Green Factoryksi (2025)

Toimitus ja kuljetus

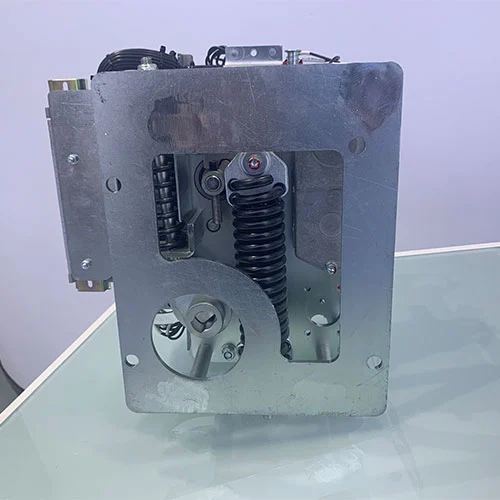

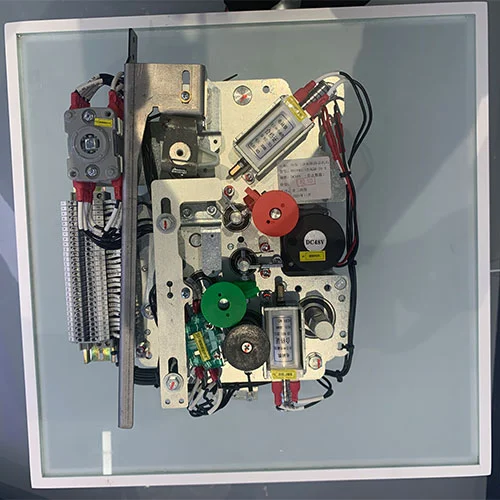

Tuotenäyttely
