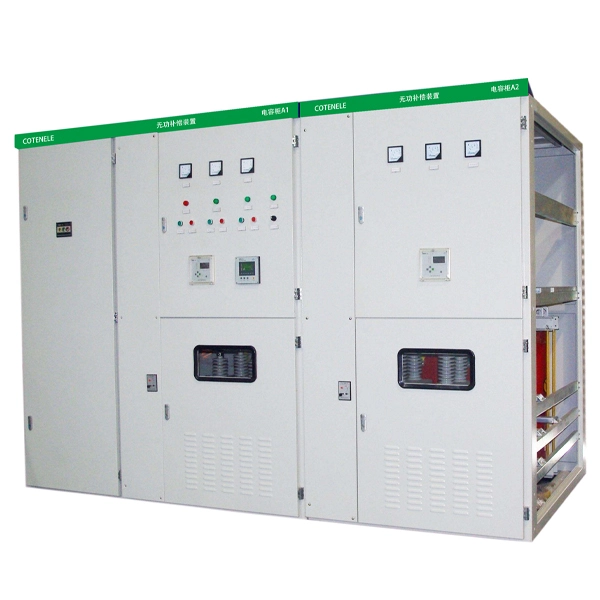

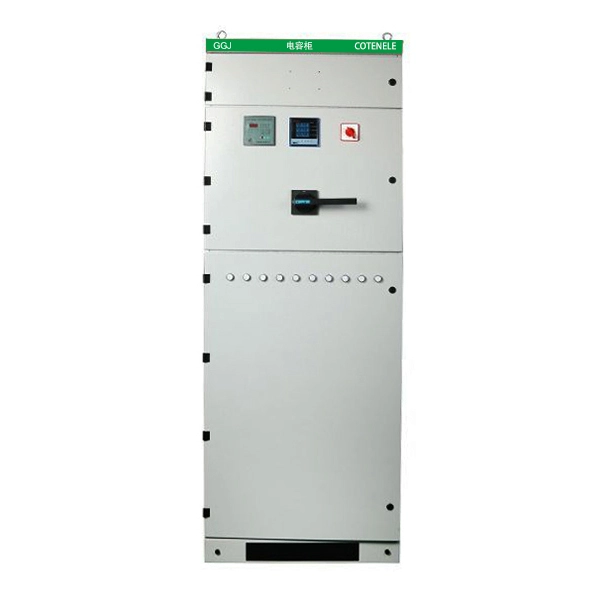

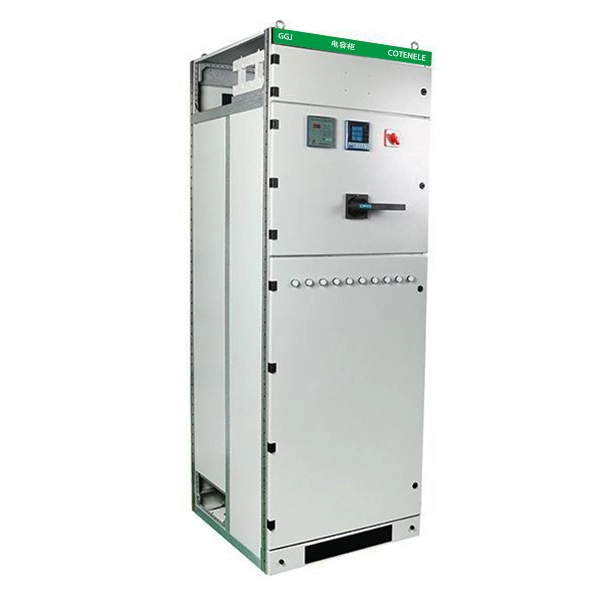

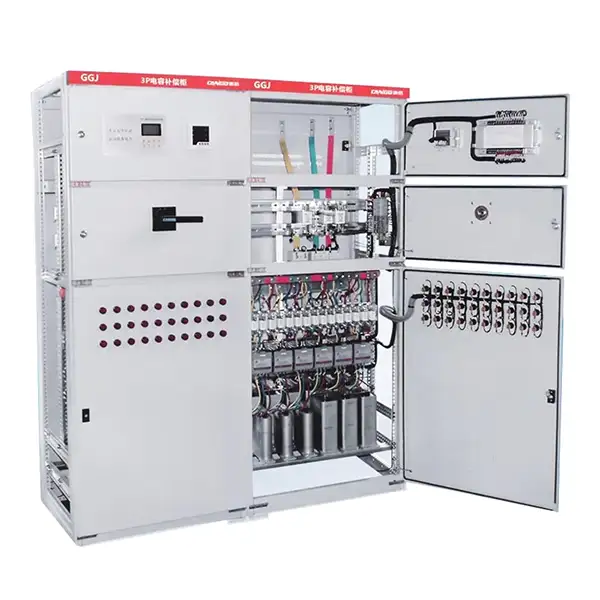

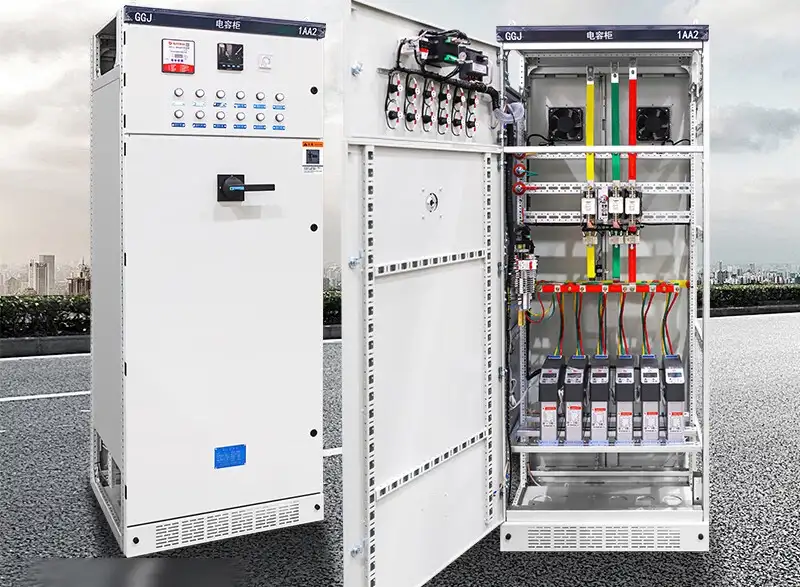

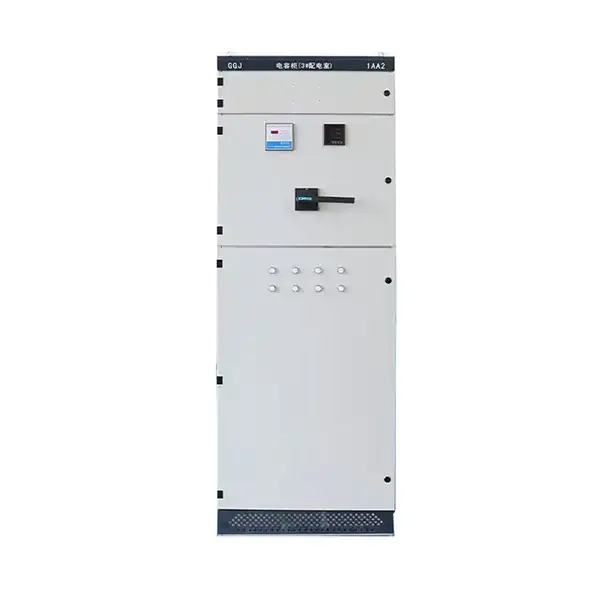

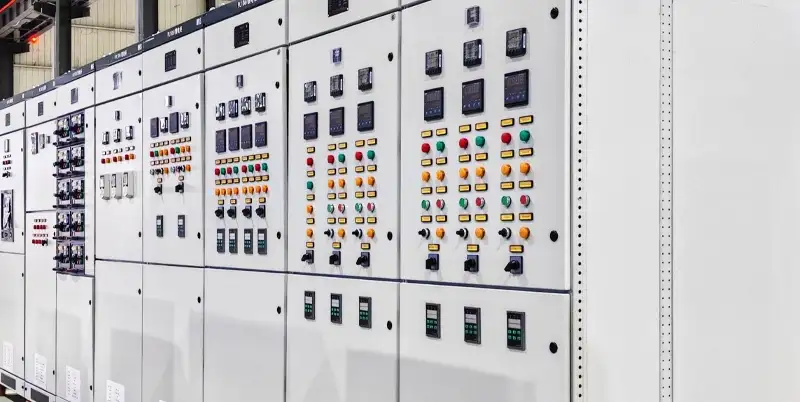

GGJ automaattisen loistehon kompensointilaitteen LV-paneeli

GGJ Automatic Reactive Power Compensation Device LV Panel on Cotenelen valmistama älykäs tehonjakelulaite. Tämä pienjännitekojeisto parantaa tehokerrointa 380 V:n pienjänniteverkoissa kytkemällä kondensaattoreita automaattisesti.

Sen mikrotietokoneohjain seuraa loistehoa reaaliajassa ja saavuttaa vakaan kompensaation yli 0,95:n vasteajalla jopa 20 ms. Kaappi tarjoaa useita suojatoimintoja ja tukee tiedonsiirtoa virranvalvonnassa.

Tätä pienjännitesähkökaappia käytetään laajalti teollisuuslaitoksissa, rakennuksissa ja kunnallisissa tiloissa, ja se soveltuu muuntajille 130-600 kVA.

GGJ automaattinen loistehon kompensointilaite täyttää kansalliset ja kansainväliset standardit, mukaan lukien GB/T 15576, GB 7251.1 ja IEC 60439-1, mikä takaa turvallisuuden ja luotettavuuden nykyaikaisena energiaa säästävänä ratkaisuna.

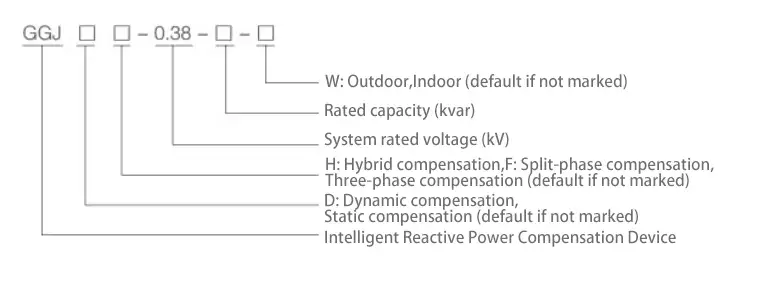

Malli ja merkitykset

Tärkeimmät tekniset parametrit

Tuotteen ominaisuudet

• Ottaa käyttöön älykkään ohjaimen ohjaukseen, jossa on täydelliset toiminnot ja luotettava suorituskyky. Kompensointitila on automaattinen ja voi nostaa tehokertoimen yli 0,9:aan.

• Verkon tehokertoimen reaaliaikainen näyttö:

• Viive (0,00–0,99)

• Johtava (0,00–0,99)

• Tarjoaa useita suojatoimintoja, mukaan lukien ylijännite-, yliharmoninen-, ylikompensointi-, järjestelmävikasuoja-, vaihekatkos- ja ylikuormitussuojaus.

• Tallentaa asetetut parametrit; parametrit eivät häviä sähkökatkon aikana. Kun verkko palaa normaaliksi, laite jatkaa automaattisesti toimintaansa ilman manuaalista puuttumista.

• Pystyy jaetun vaiheen kompensointiin tai hybridikompensointiin verkon kuormitustasotilanteen perusteella.

• Vahva häiriönestokyky; kestää 2000 V:n amplitudin häiriöpulsseja suoraan verkosta, mikä ylittää kansalliset ammattistandardit.

Valinnainen virranjakeluverkon valvontatoiminto

• Kolmivaiheisen jännitteen, virran, taajuuden, pätötehon, loistehon, tehokertoimen, pätöenergian ja loisenergian reaaliaikainen mittaus ja tuntitallennus muuntajan pienjännitepuolella.

• Jännitteen ja virran harmoninen kokonaissärö (THD) sekä yksittäiset harmoniset sisällöt 2. - 25. asteen välillä.

• Varustettu RS-232- ja RS-485-liitännöillä, jotka tukevat tietojen lukemista PDA:n kautta sekä etäviestintää langattomaan mittarin lukemiseen, laitetestaukseen, parametrien asettamiseen sekä reaaliaikaisten ja tallennettujen tietojen hakemiseen.

• Tietojen analysointitoiminnot sisältävät käyttökuormitusanalyysin, tilastokyselyt, kattavan tehonsyötön laadun arvioinnin, jännitteen kelpoisuussuhteen, teholähteen kuormitussuhteen, luotettavuussuhteen ja maksimikuormitussuhteen laskemisen sekä tehokertoimen, pätötehon ja loistehon kyselyt aikajaksoittain. Järjestelmä voi myös luoda käyriä vaihejännitteestä, virrasta ja tehokertoimesta sekä tulostaa kattavia analyysi- ja tilastoraportteja.

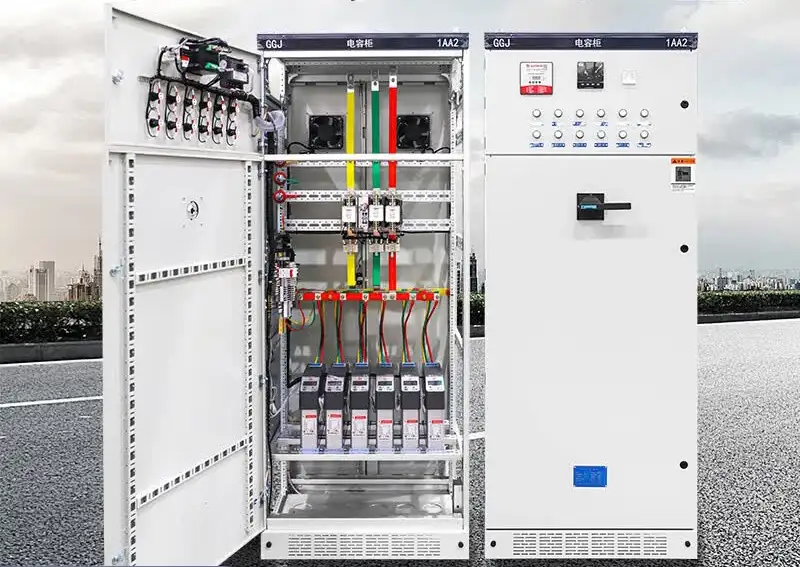

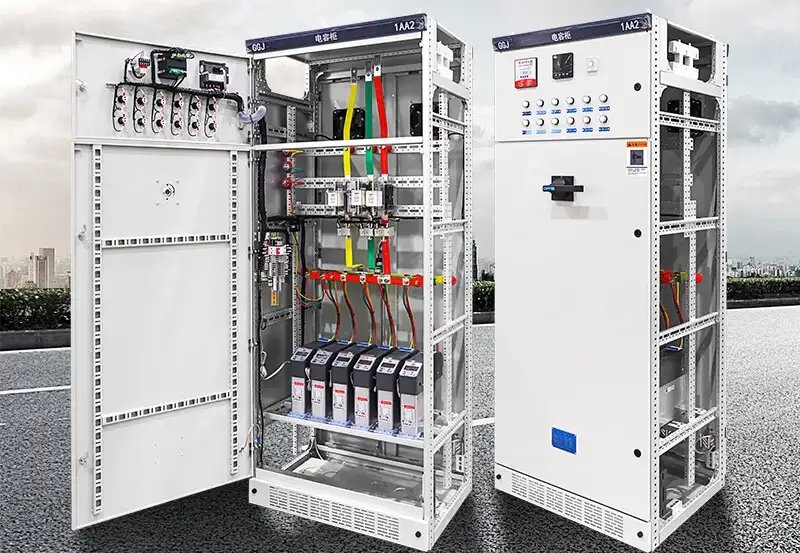

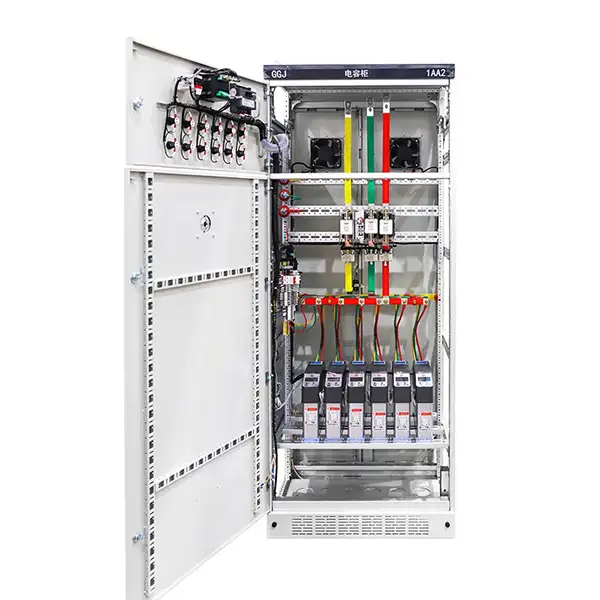

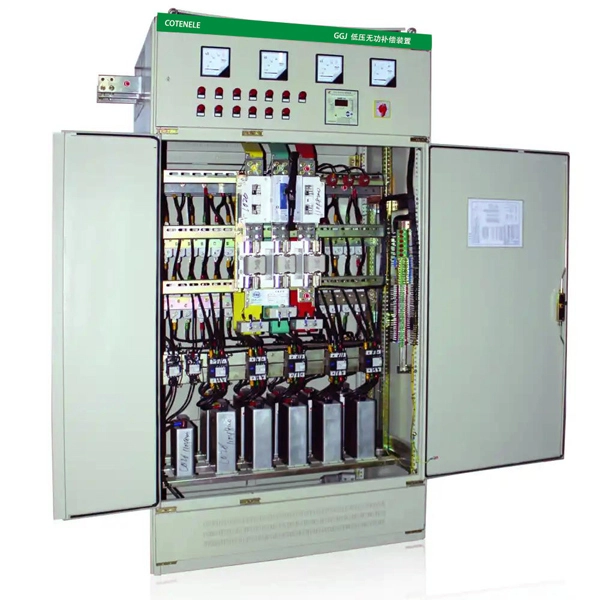

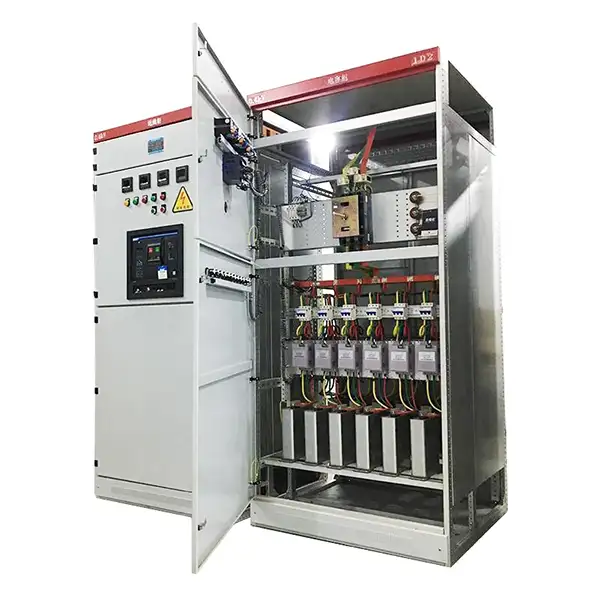

Tuoterakenteet ja pääkomponentit

GGJ Automatic Reactive Power Compensation Device LV -paneeli on valmistettu korkealaatuisesta kylmävalssatusta teräslevystä, jossa on suljettu rakenne ja korroosionestopinnoite. Sen ydinkomponentteja ovat:

Älykäs loistehosäädin:Tämä komponentti on kompensointilaitteen "aivot", joka valvoo reaktiivista tehoa ja tehokerrointa reaaliajassa ja antaa kytkentäkäskyjä.

Tehokondensaattorit:ydinkompensointielementit, jotka tuottavat loistehoa. Nykyaikaisissa malleissa käytetään pääasiassa kuivatyyppisiä itsekorjautuvia kondensaattoreita, jotka ylittävät perinteiset öljytäytteiset tyypit.

Laitteiden vaihto:suorittaa ohjaimen komentoja kytkeäksesi kondensaattoreita sisään/ulos.

Yleiset tyypit:kondensaattorikontaktorit ja nopeat tyristorikytkimet.

Irrota kytkin/sulakkeet:tarjoavat päävirran päälle/pois ja oikosulkusuojauksen.

Terminen ylikuormitusrele:tarjoaa ylikuormitussuojan kondensaattoreille.

Näytön instrumentit:paneeli sisältää yleensä tehokerroinmittarin, ampeerimittarin, volttimittarin reaaliaikaista seurantaa varten.

Toimintaperiaate

Kaapin sisällä oleva säädin tarkkailee jatkuvasti verkon jännite- ja virtasignaaleja laskemalla reaktiivisen tehon ja tehokertoimen.

Kun tehokerroin laskee alle esiasetetun tavoitearvon (esimerkiksi 0,95), säädin vaihtaa automaattisesti yhden tai useamman kondensaattoripariston kytkinlaitteiden kautta.

Koska kondensaattorivirta johtaa jännitettä, kapasitiivinen loisvirta kompensoi induktiivisten kuormien jäljessä olevaa loisvirtaa, mikä nostaa verkon tehokertoimen tavoitearvoon ja saavuttaa paikallisen loistehotasapainon.

Tämä suljetun silmukan automaattinen ohjausprosessi varmistaa, että GGJ-kaappi seuraa tarkasti kuormituksen muutoksia välttäen samalla sekä yli- että alikompensaatiota, pitäen verkon tehokkaassa toimintatilassa.

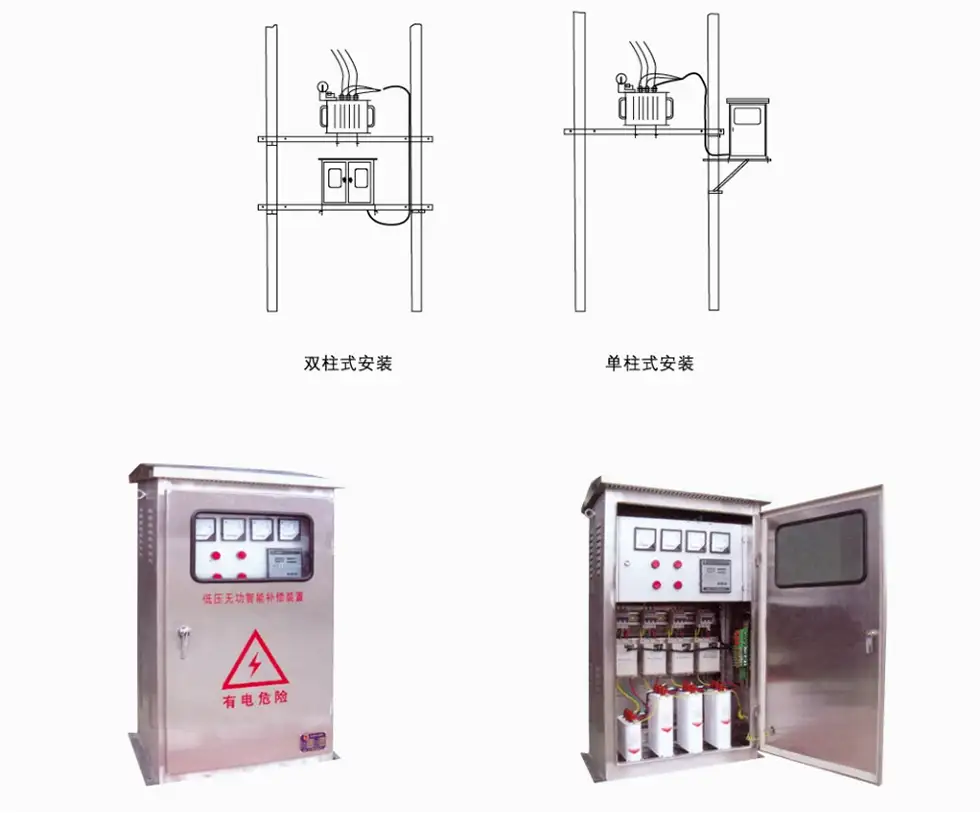

Pylväsasennustapa ulkokäyttöön
