Valmistajana ja viejänä10 kV öljyupotettu jakelutehomuuntajaKiinassa olemme toimittaneet paljon tehomuuntajia merentakaisille markkinoille, kuten Eurooppaan, Afrikkaan, Etelä-Amerikkaan, Lähi-itään jne. 10KV:n öljyupotetut muuntajat käyttävät eristeöljyä pääeristeenä ja luottavat myös öljyyn jäähdytysväliaineena. Tämä tehonjakelumuuntaja tarjoaa erinomaisia etuja, kutenalhaiset kustannukset, erinomainen lämmönpoisto, vahva ylikuormituskyky ja pitkä käyttöikä, mikä tekee niistä pitkäaikaisen valtavirran vaihtoehdon keski- ja matalajännitteen jakeluskenaarioissa. 10 kV öljyupotettu sähkönjakelumuuntajamme täyttää asiaankuuluvat kansainväliset standarditIEC60076ja alkuperäiset standarditGB/T 6451-2023, GB 1094jne.
| Vakioluokka | Vakionimi |
| Kansallinen (GB/T) | GB/T 1094.1-2013 Tehomuuntajat – Osa 1: Yleistä |
| GB/T 1094.2-2013 Tehomuuntajat – Osa 2: Nestemuuntajien lämpötilan nousu | |
| GB/T 1094.3-2017 Tehomuuntajat – Osa 3: Eristystasot, dielektriset testit ja ulkoiset välykset ilmassa | |
| GB/T 1094.5-2008 Tehomuuntajat – Osa 5: Kyky kestää oikosulkua | |
| GB/T 1094.10-2003 Tehomuuntajat – Osa 10: Äänitasojen määritys | |
| Kansainvälinen (IEC) | IEC 60076-1:2011 Tehomuuntajat – Osa 1: Yleistä |
| IEC 60076-2:2011 Tehomuuntajat – Osa 2: Nestemuuntajien lämpötilan nousu | |
| IEC 60076-3:2013+AMD1:2018 Tehomuuntajat – Osa 3: Eristystasot, dielektriset testit ja ulkoiset välykset ilmassa | |
| IEC 60076-5:2006 Tehomuuntajat – Osa 5: Kyky kestää oikosulkua | |
| IEC 60076-10:2016 Tehomuuntajat – Osa 10: Äänitasojen määritys |

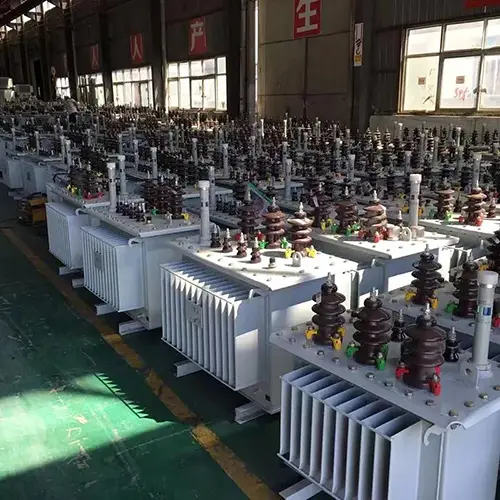

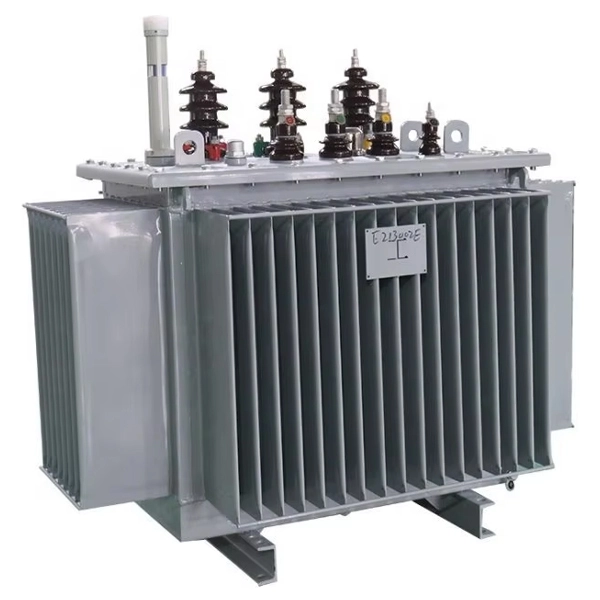

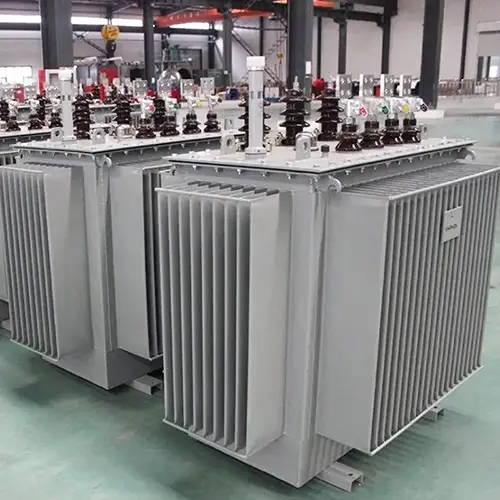

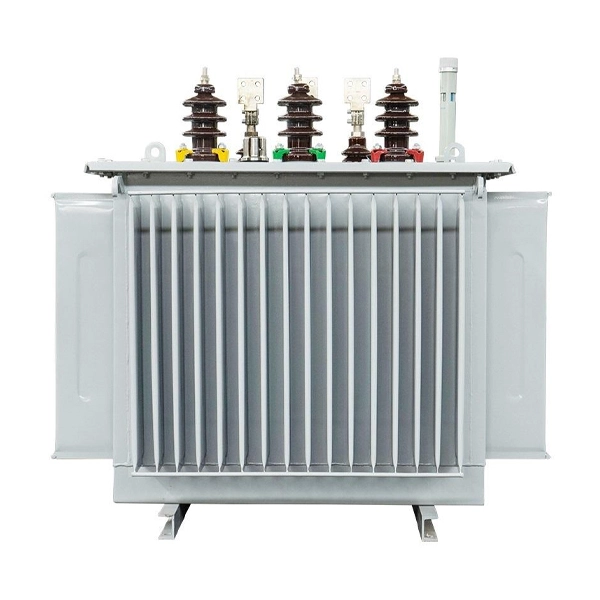

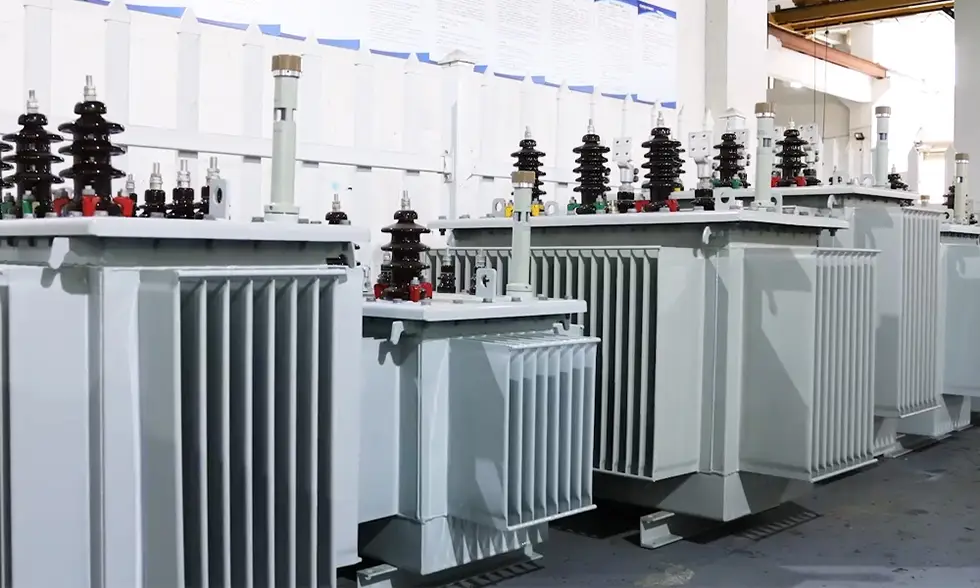

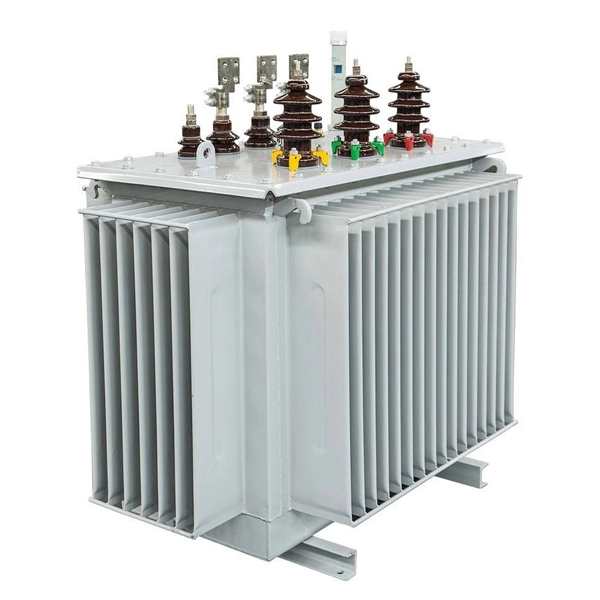

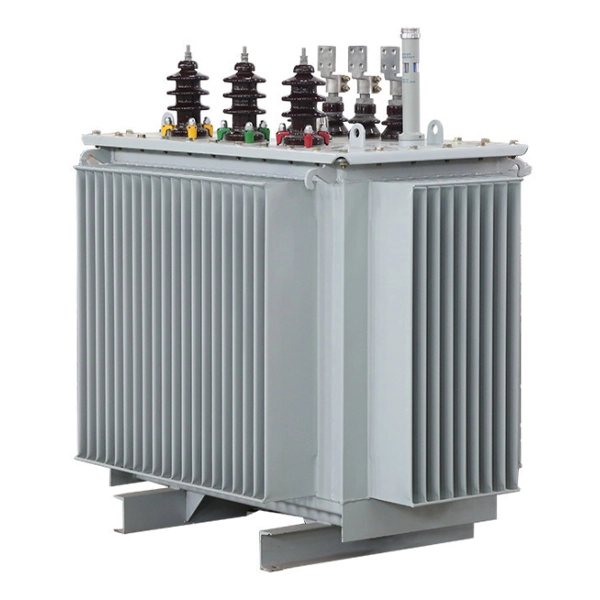

10 kV öljyupotettu jakelumuuntaja (jota kutsutaan yleisesti "jakelumuuntajaksi") on staattinen sähkölaite, jota käytetään jakelujärjestelmissä muuntamaan vaihtovirtaa ja -virtaa sekä siirtämään sähköenergiaa sähkömagneettisen induktion lakien perusteella, ja sen käämit on eristetty eristeöljyllä. Se tarkoittaa yleensä muuntajia, jotka toimivat jakeluverkoissa, joiden jänniteluokka on 10 kV ja nimelliskapasiteetti 6300 kVA tai vähemmän ja jotka syöttävät tehoa suoraan loppukäyttäjille.

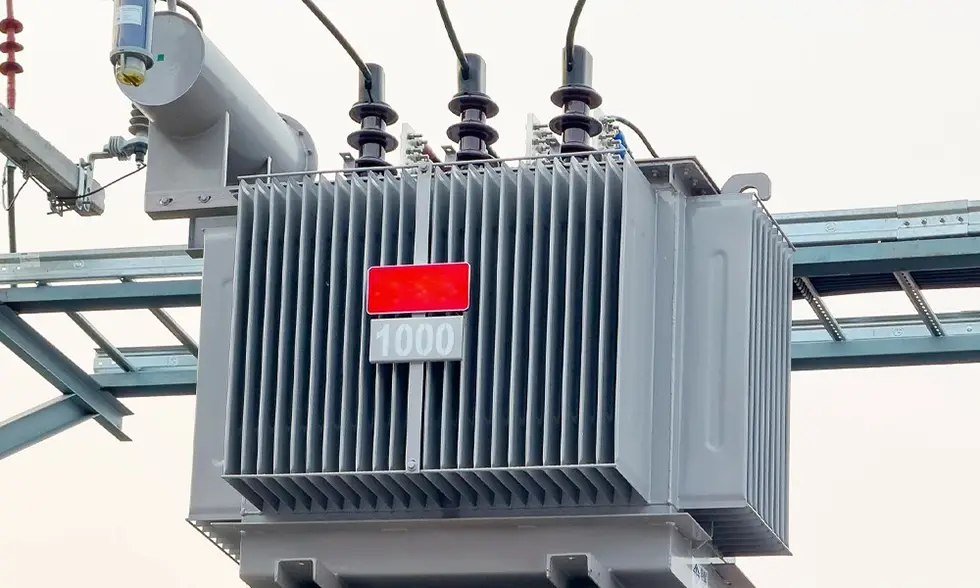

Tämän tyyppiset tehomuuntajat soveltuvat AC 50/60Hz:lle, kolmivaiheiselle maksiminimellisteholle 2500kVA asti (yksivaiheinen maksimi 833kVA, ei yleensä suositella). Niitä voidaan käyttää sisällä tai ulkona. Yksiköt, joiden teho on ≤315kVA, voidaan asentaa pylväisiin. Vakiokäyttöolosuhteet: ympäristön lämpötila ei yli 40 °C ja vähintään -25 °C; suurin vuorokauden keskilämpötila 30°C; korkein vuotuinen keskilämpötila 20°C; suhteellinen kosteus ≤90 % (25 °C ympäristön lämpötilassa); korkeus ≤1000m. Jos olosuhteet poikkeavat yllä olevista, on tehtävä asianmukaiset luokitusmuutokset asiaankuuluvien standardien mukaisesti.

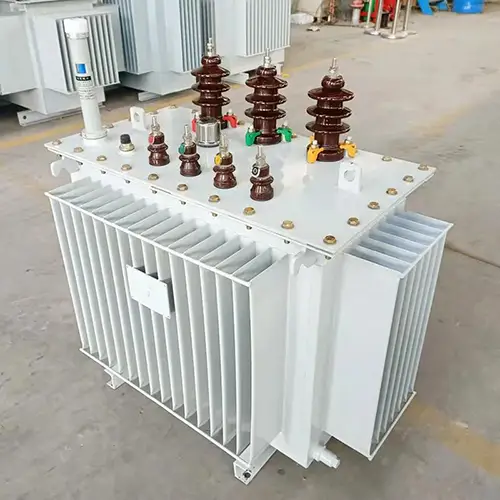

10kV öljyupotettavan jakelumuuntajan rakenne käsittää päärungon, paisuntasäiliön, eristysholkit, käämikytkimen, suojalaitteet jne.

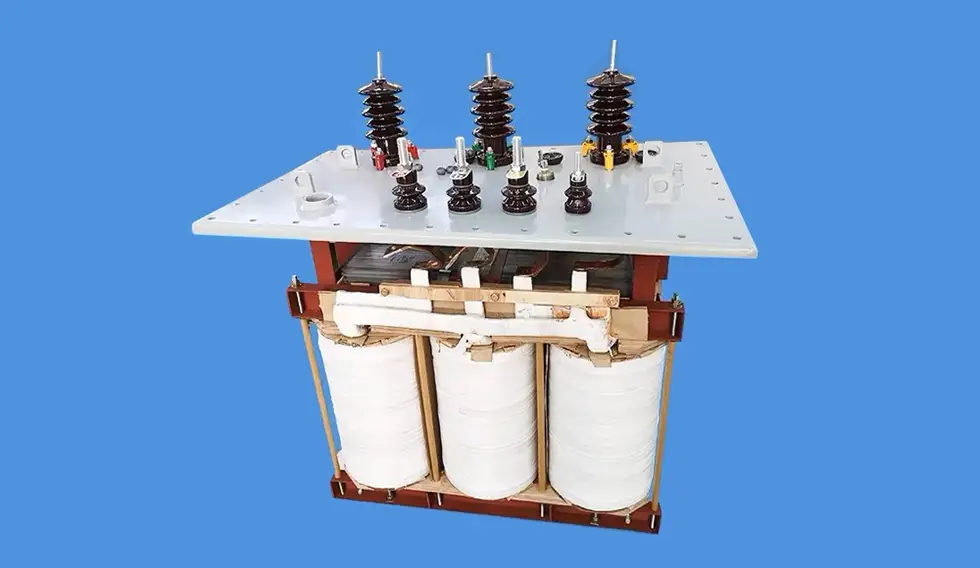

1. Päärunko
Päärunko koostuu sydämestä, käämeistä ja eristävästä öljystä - muuntajan sähkömagneettisesta osasta.
Ydin:Muuntajan magneettipiiri, joka on rakennettu yhteen pinotuista kuuma- tai kylmävalssatuista piiteräslevyistä (paksuus 0,35 tai 0,5 mm, pinnalla eristävä lakka). Ydin koostuu sydämen jaloista (joihin käämit sijoitetaan) ja ikeistä (sulkevat magneettipiirin). Ydinrakenteet ovat pohjimmiltaan ydintyyppisiä tai kuorityyppisiä, ja ydintyyppiä käytetään laajimmin. Joissakin huippuluokan tuotteissa käytetään kolmiulotteista kierrettyä ydintä, jossa kolme jalkaa on järjestetty tasasivuiseksi kolmioksi, mikä johtaa aukottomaan magneettiseen piiriin, pienempiin häviöihin ja pienempään kohinaan.
Käämit:Muuntajan sähköpiiri, joka on yleensä kierretty eristetystä litteästä tai pyöreästä kuparilangasta muotoilijan ympärille. Käämit sijoitetaan sydämen jaloille siten, että pienjännitekäämi (LV) on sisäkerroksessa ja korkeajännite (HV) -käämi ulkokerroksessa. Eristyssylinterit erottavat sydämen LV-käämyksestä ja LV:n suurjännitekäämityksestä. Pienjännitekäämityksissä kuparifolion lieriömäinen rakenne on yleinen (lukuun ottamatta erittäin pieniä kapasiteettia). HV-käämitykset käyttävät monikerroksista sylinterimäistä rakennetta tasapainottamaan ampeerikierron jakautumista, vähentämään hajavirtausta ja tarjoavat korkean mekaanisen lujuuden ja oikosulkukestävyyden.
Eristävä öljy:Koostuu pääasiassa nafteeneista, alkaaneista ja aromaateista. Sillä on kaksi tehtävää: (a) eristetään käämien, käämien ja sydämen välillä sekä käämien ja säiliön välillä; (b) lämmön haihduttaminen konvektiolla kuumennettaessa. Yleisiä tyyppejä ovat No.10, No.25 ja No.45, joissa numero ilmaisee jähmettymispisteen °C:ssa (esim. No.25 öljy jähmettyy -25 °C:ssa). Valinta riippuu paikallisesta ilmastosta.
2. Säiliö
Säiliö on öljyupotettavan muuntajan ulkokotelo, joka on hitsattu teräslevyistä. Se pitää öljyn ja muut komponentit. Keskikokoisissa ja pienissä muuntajissa säiliö käsittää kotelon ja kannen. Sydän-kelakokoonpano on sijoitettu kotelon sisään, ja se voidaan nostaa pois huoltoa varten kannen poistamisen jälkeen. Säiliössä on myös öljynpoistoventtiili, maadoitusruuvi, tyyppikilpi jne.
3. Konservaattori (Oil Conservator)
Säiliön päälle asennetun paisuntasäiliön tilavuus on noin 10 % säiliön tilavuudesta ja se on liitetty säiliöön putkella. Kun öljy laajenee tai supistuu lämpötilan mukaan, paisuntasäiliö toimittaa tai varastoi öljyä varmistaen, että ydin ja käämit pysyvät upotettuina. Se myös vähentää öljyn kosketusta ilman kanssa, mikä hidastaa öljyn hajoamista. Paisuntasäiliössä oleva tarkastuslasi (öljytason mittari) näyttää lämpötilakalibroidut öljytasot. Paisuntasäiliössä on usein huohotin (silikageelikuivain) kosteuden ja epäpuhtauksien poistamiseksi sisääntulevasta ilmasta.

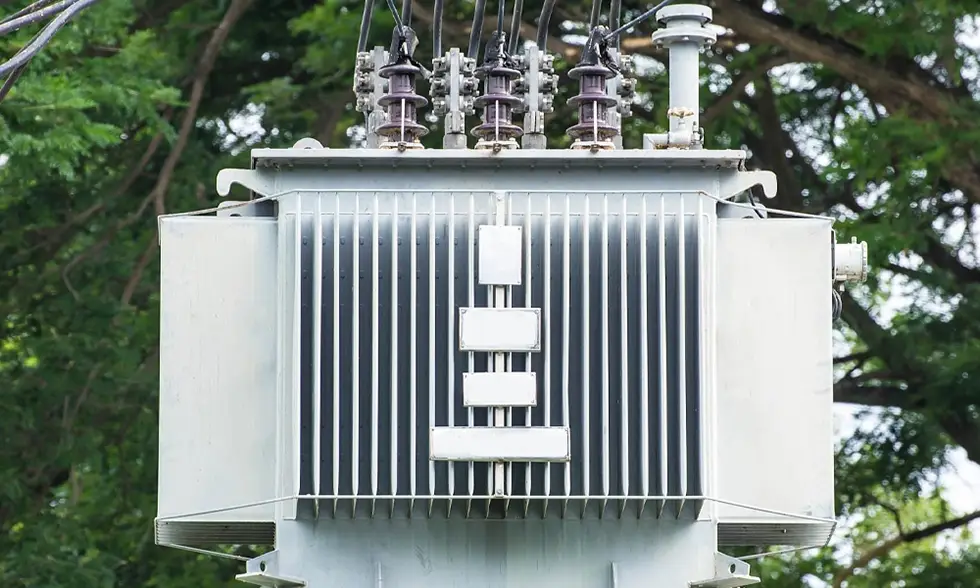

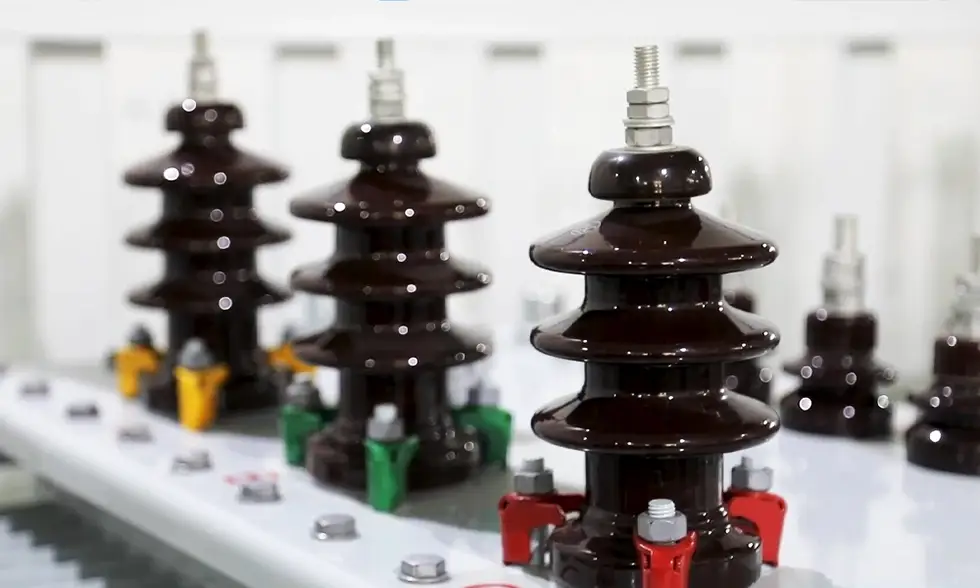

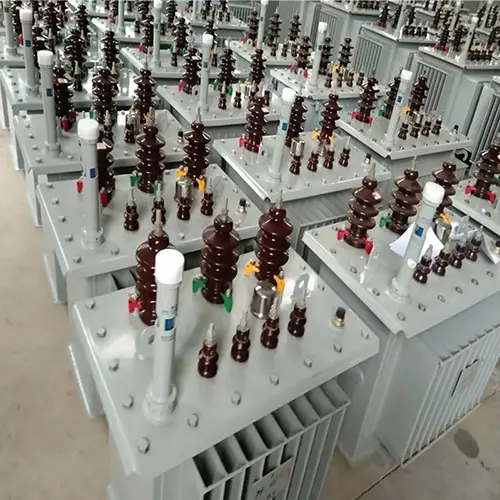

4. Eristävät holkit
Holkit ovat tärkeimmät eristyskomponentit, jotka työntyvät säiliön kannen läpi. Ne tuovat HV- ja LV-käämitysjohdot ulos säiliöstä, eristävät maata (säiliö ja sydän) ja kiinnittävät ulkoiset liitännät. HV-holkit ovat korkeampia, LV-holkit lyhyempiä.
5. Napauta Changer
HV-käämiin asennettu käämikytkin muuttaa tehollisten kierrosten määrää lähtöjännitteen säätelemiseksi. Kun syöttöjännite vaihtelee, käämikytkin säätää jännitettä ylläpitääkseen vakaan toisiojännitteen. Tyypit: on-load-käämikytkimen (voidaan käyttää kuormitettuna) ja off-kuorman (kuormittamaton) käämikytkimen (vaatii virrankatkaisun).
6. Suojalaitteet
Kaasu (Buchholz) rele:Asennettu säiliön ja paisuntasäiliön väliseen putkeen - ensisijainen suoja sisäisiä vikoja vastaan. Vakavissa vioissa se laukaisee katkaisijan; pienistä vioista se antaa hälytyksen. GB/T 6451:n mukaan muuntajat ≥800kVA on varustettava Buchholz-releellä.
Räjähdysaukko (paineenpoistolaite):Asennettu säiliön kanteen, tiivistetty lasikalvolla. Jos tapahtuu vakava vika ja Buchholz-rele epäonnistuu, kalvo räjähtää vapauttaakseen painetta ja estääkseen räjähdyksen.
Lämpömittari:Valvoo öljyn ylälämpötilaa. Muuntajat ≥1000kVA on varustettava ulkosignaalilämpömittarilla, joka voidaan liittää etäsignaaliin.
7. Jäähdytyslaitteet
Sisältää säiliön seinään asennetut patterit tai jäähdyttimet, jotka on yhdistetty säiliöön putkilla. Ylä- ja pohjaöljyn välinen lämpötilaero saa aikaan luonnollisen konvektion, mikä alentaa öljyn lämpötilaa. Jäähdytysmenetelmät: öljy-luonnollinen ilma-luonto (ONAN), öljy-luonnollinen ilma-pakotettu (ONAF), öljy-luonnollinen vesi-pakotettu (OFWF), pakotettu öljykierto (OFAF) jne.
Verrattuna muihin tyyppeihin (esim. kuivatyyppisiin muuntajiin) öljyllä upotetut jakelumuuntajat tarjoavat:
1. Alhaiset kustannukset -- korkea kustannustehokkuus
Kypsä valmistus ja halvemmat materiaalit (piiteräs, kupari, öljy) johtavat 30–40 % alhaisempaan hintaan kuin vastaavat kuivatyyppiset muuntajat – ihanteellinen budjettirajoitteisiin verkkopäivityksiin ja pk-yritysprojekteihin.
2. Erinomainen lämmönpoisto ja ylikuormituskyky
Öljyn korkea ominaislämmön- ja lämmönjohtavuus yhdistettynä luonnolliseen konvektioon pitää lämpötilan nousun 15-20 % alhaisempana kuin kuivatyyppiset muuntajat. Lyhytaikainen ylikuormituskyky (esim. 1,2-kertainen nimellisvirta) on kestävä ja sopii kausittaiseen kuormitushuippuun (kesäilmastointi, kastelu).
3. Yksinkertainen huolto ja pitkä käyttöikä
Täysin suljetut mallit (aaltosäiliöt) estävät kosteuden/pölyn pääsyn sisään. Normaaliolosuhteissa huoltoa tarvitaan vain vähän. Käyttöikä tyypillisesti 20-30 vuotta, pidempi kuin kuivatyyppinen (15-25 vuotta), mikä johtaa alhaisempiin pitkän aikavälin käyttökustannuksiin.
4. Korkea energiatehokkuuspotentiaali – politiikan yhdenmukaistaminen
Transformer Energy Efficiency Improvement Plan -suunnitelman mukaisesti 10 kV öljyllä upotetut muuntajat on päivitetty S13:een ja sitä uudempiin. Esimerkiksi S13-1000 kVA muuntajan tyhjäkäyntihäviö on vain 0,8 kW (40 % pienempi kuin S11), mikä säästää yli 6 000 kWh/vuosi – mikä on merkittävää "kaksoishiilen" tavoitteiden kannalta.
5. Hyvä eristyskyky ja korkea luotettavuus
Öljy tarjoaa erinomaisen sähköeristyksen ja myös vaimentaa tärinää, mikä johtaa hiljaisempaan toimintaan.
6. Vakaa toiminta ja tasapainotetut kolmivaiheiset parametrit
Kolmiulotteiset kierretyt ytimen mallit tasaavat magneettireitin pituudet, vähentäen harmonisia yliaaltoja ja parantaen virran laatua.
| Nimelliskapasiteetti (kVA) | Jänniteyhdistelmä | Yhdistetyn ryhmän tunniste | Ei-kuormituksen hajoaminen (W) | Kuorman hajoaminen (L) 75℃ | Tyhjävirta (%) | Impedanssijännite (%) | Ulkomitat (P×L×K) Asenna 4-φ18 (mm) | Kokonaispaino (kg) | ||||
| Keskijännite (kV) | Kosketusalue | Pieni jännite (kV) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 tai muuta |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 Yzn11 |
100 | 630/600 | 1.5 | 4 | 690 | 510 | 920 | 275 |
| 50 | 130 | 910/870 | 1.3 | 730 | 510 | 960 | 340 | |||||
| 63 | 150 | 1090/1040 | 1.2 | 750 | 550 | 1000 | 385 | |||||
| 80 | 180 | 1310/1250 | 1.2 | 790 | 620 | 1020 | 450 | |||||
| 100 | 200 | 1580/1500 | 1.1 | 790 | 700 | 1040 | 520 | |||||
| 125 | 240 | 1890/1800 | 1.1 | 840 | 800 | 1070 | 625 | |||||
| 160 | 280 | 2310/2200 | 1 | 1070 | 670 | 1130 | 695 | |||||
| 200 | 340 | 2730/2600 | 1 | 1140 | 750 | 1140 | 795 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 1200 | 800 | 1190 | 955 | |||||
| 315 | 480 | 3830/3650 | 0.9 | 1300 | 860 | 1210 | 1085 | |||||
| 400 | 570 | 4520/4300 | 0.8 | 1380 | 900 | 1240 | 1290 | |||||
| 500 | 680 | 5410/5100 | 0.8 | 1450 | 950 | 1300 | 1590 | |||||
| 630 | Dyn11 Yyn0 |
810 | 6200 | 0.6 | 4.5 | 1500 | 970 | 1360 | 1850 | |||
| 800 | 980 | 7500 | 0.6 | 4 | 1660 | 1140 | 1400 | 2210 | ||||
| 1000 | 1150 | 10300 | 0.6 | 1690 | 1190 | 1530 | 2570 | |||||
| 1250 | 1360 | 12000 | 0.5 | 1760 | 1230 | 1600 | 3115 | |||||
| 1600 | 1640 | 14500 | 0.5 | 1800 | 1250 | 1660 | 3520 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 1930 | 1360 | 1490 | 4060 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2080 | 1360 | 1570 | 5105 | |||||
Huomautus 1:Muuntajien, joiden nimellisteho on 500 kVA tai pienempi, taulukon diagonaaliviivan yläpuolella olevat kuormitushäviöarvot koskevat Dyn11- tai Yzn11-kytkentäryhmää ja lävistäjäviivan alapuolella olevat kuormitushäviöarvot Yyn0-kytkentäryhmässä.
Huomautus 2:Kun muuntajan keskimääräinen vuotuinen kuormitusaste on 35 % - 40 %, suurin käyttöteho saadaan käyttämällä taulukon häviöarvoa.

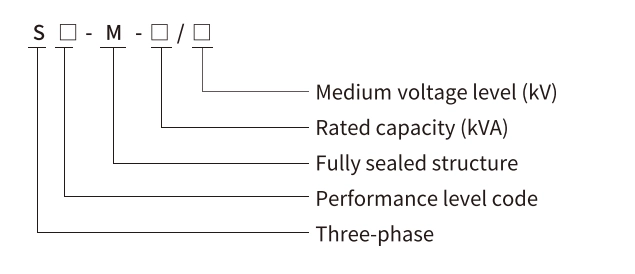

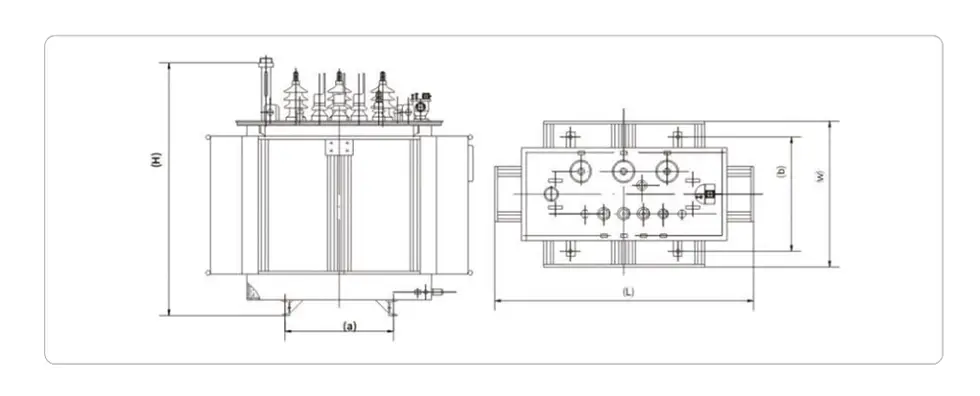

Huomautuksia:Annetut mitat ja painot ovat vain viitteellisiä suunnittelussa ja valinnassa. Lopullinen koko ja paino määräytyvät tuotepiirustuksistamme.
| Nimelliskapasiteetti (kVA) | Jänniteyhdistelmä | Yhdistetyn ryhmän tunniste | Ei-kuormituksen hajoaminen (W) | Kuorman hajoaminen (L) 145℃ | Tyhjävirta (%) | Impedanssijännite (%) | Ulkomitat (P×L×K) Asenna 4-φ18 (mm) | Kokonaispaino (kg) | ||||
| Keskijännite (kV) | Kosketusalue | Pieni jännite (kV) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 tai muuta |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 Yzn11 |
80 | 630/600 | 1.5 | 4 | 695 | 490 | 860 | 260 |
| 50 | 100 | 910/870 | 1.3 | 725 | 520 | 955 | 365 | |||||
| 63 | 110 | 1090/1040 | 1.2 | 750 | 535 | 970 | 415 | |||||
| 80 | 130 | 1310/1250 | 1.2 | 770 | 565 | 985 | 465 | |||||
| 100 | 150 | 1580/1500 | 1.2 | 800 | 595 | 1000 | 545 | |||||
| 125 | 170 | 1890/1800 | 1.1 | 815 | 670 | 1010 | 585 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 1015 | 645 | 1055 | 695 | |||||
| 200 | 240 | 2730/2600 | 1 | 1020 | 650 | 1115 | 810 | |||||
| 250 | 290 | 3200/3050 | 1 | 1140 | 730 | 1120 | 930 | |||||
| 315 | 340 | 3830/3650 | 0.9 | 1195 | 785 | 1175 | 1075 | |||||
| 400 | 410 | 4520/4300 | 0.9 | 1265 | 855 | 1195 | 1255 | |||||
| 500 | 480 | 5410/5100 | 0.8 | 1325 | 915 | 1240 | 1435 | |||||
| 630 | Dyn11 Yyn0 |
570 | 6200 | 0.8 | 4.5 | 1465 | 960 | 1295 | 1880 | |||
| 800 | 700 | 7500 | 0.6 | 4 | 1515 | 995 | 1340 | 2145 | ||||
| 1000 | 830 | 10300 | 0.6 | 1605 | 1095 | 1460 | 2455 | |||||
| 1250 | 970 | 12000 | 0.5 | 1685 | 1145 | 1485 | 2840 | |||||
| 1600 | 1170 | 14500 | 0.5 | 1775 | 1225 | 1580 | 3310 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 1855 | 1265 | 1600 | 3960 | ||||
| 2500 | 1830 | 21200 | 0.4 | 1885 | 1305 | 1780 | 4980 | |||||
Huomautus 1:Muuntajien, joiden nimellisteho on 500 kVA tai pienempi, taulukon diagonaaliviivan yläpuolella olevat kuormitushäviöarvot koskevat Dyn11- tai Yzn11-kytkentäryhmää ja lävistäjäviivan alapuolella olevat kuormitushäviöarvot Yyn0-kytkentäryhmässä.
Huomautus 2:Kun muuntajan keskimääräinen vuotuinen kuormitusaste on 35 % - 40 %, suurin käyttöteho saadaan käyttämällä taulukon häviöarvoa.
Huomautuksia:Annetut mitat ja painot ovat vain viitteellisiä suunnittelussa ja valinnassa. Lopullinen koko ja paino määräytyvät tuotepiirustuksistamme.
| Nimelliskapasiteetti (kVA) | Jänniteyhdistelmä | Yhdistetyn ryhmän tunniste | Ei-kuormituksen hajoaminen (W) | Kuorman hajoaminen (L) 75℃ | Tyhjävirta (%) | Impedanssijännite (%) | Ulkomitat P×L×K (mm) | Kokonaispaino (kg) | ||
| Keskijännite (kV) | Kosketusalue | Pieni jännite (kV) | Asenna 4-φ18 | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 tai muuta |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 Yzn11 |
80 | 505/480 | 1.5 | 4 | 785×710×880 | 370 |
| 50 | 100 | 730/695 | 1.3 | 800×730×940 | 480 | |||||
| 63 | 110 | 870/830 | 1.2 | 815×720×970 | 535 | |||||
| 80 | 130 | 1050/1000 | 1.2 | 830×740×990 | 580 | |||||
| 100 | 150 | 1260/1200 | 1.1 | 875×790×1010 | 705 | |||||
| 125 | 170 | 1510/1440 | 1.1 | 875×770×1050 | 775 | |||||
| 160 | 200 | 1850/1760 | 1 | 935×820×1140 | 975 | |||||
| 200 | 240 | 2180/2080 | 1 | 995×870×1140 | 1140 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 995×900×1180 | 1240 | |||||
| 315 | 340 | 3060/2920 | 0.9 | 1030×880×1250 | 1425 | |||||
| 400 | 410 | 3610/3440 | 0.8 | 1075×910×1270 | 1635 | |||||
| 500 | 480 | 4330/4120 | 0.8 | 1120×930×1320 | 1950 | |||||
| 630 | Dyn11 Yyn0 |
570 | 4960 | 0.6 | 4.5 | 1165×950×1350 | 2150 | |||
| 800 | 700 | 6000 | 0.6 | 4 | 1210×1050×1390 | 2515 | ||||
| 1000 | 830 | 8240 | 0.6 | 1520×1020×1450 | 2635 | |||||
| 1250 | 970 | 9600 | 0.5 | 1630×1090×1540 | 3210 | |||||
| 1600 | 1170 | 11600 | 0.5 | 1680×1150×1600 | 3905 | |||||
| 2000 | 1550 | 14600 | 0.4 | 5 | 1890×1300×1600 | 4130 | ||||
| 2500 | 1830 | 16900 | 0.4 | 1990×1360×1700 | 5250 | |||||
Huomautus 1:Muuntajien, joiden nimellisteho on 500 kVA tai pienempi, taulukon diagonaaliviivan yläpuolella olevat kuormitushäviöarvot koskevat Dyn11- tai Yzn11-kytkentäryhmää ja lävistäjäviivan alapuolella olevat kuormitushäviöarvot Yyn0-kytkentäryhmässä.
Huomautus 2:Kun muuntajan keskimääräinen vuotuinen kuormitusaste on 35 % - 40 %, suurin käyttöteho saadaan käyttämällä taulukon häviöarvoa.
Huomautuksia:Annetut mitat ja painot ovat vain viitteellisiä suunnittelussa ja valinnassa. Lopullinen koko ja paino määräytyvät tuotepiirustuksistamme.
