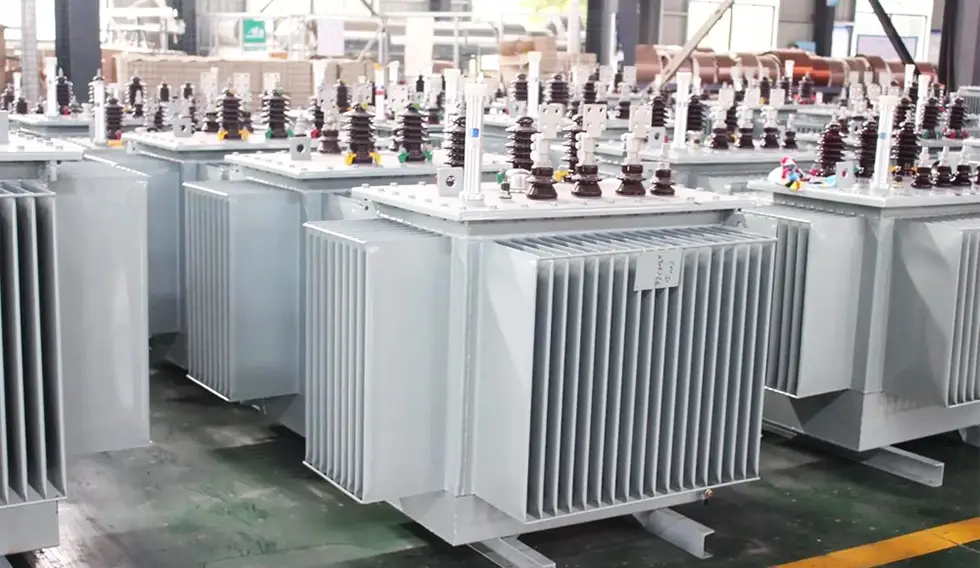

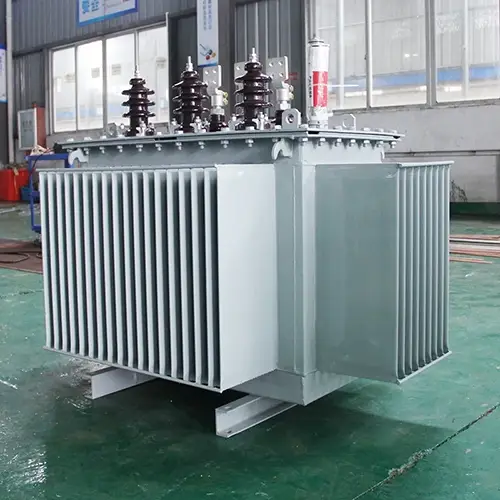

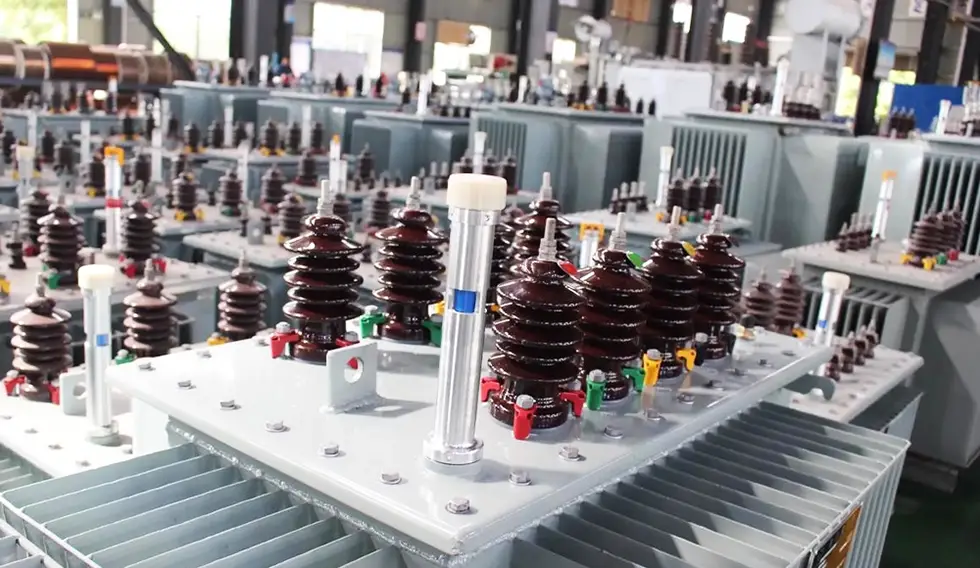

20KV öljyupotettu sähkömuuntaja

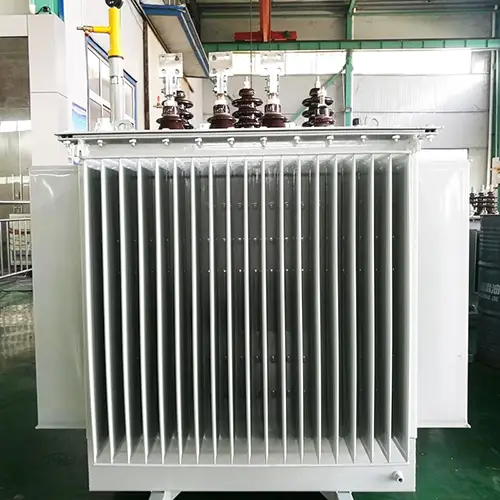

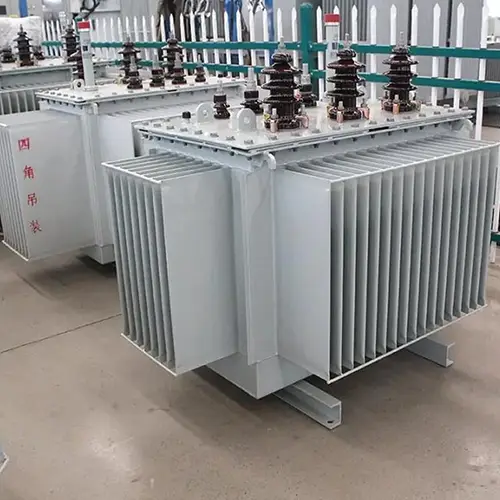

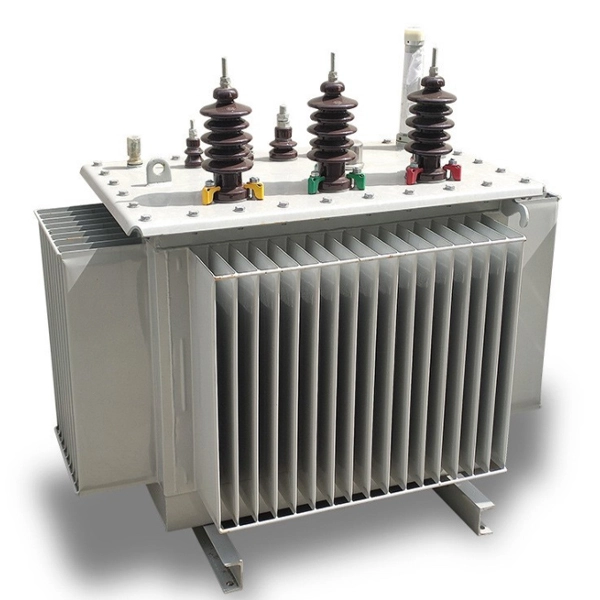

Sähkömuuntaja on yksi Cotenelen valmistamista tuotteista. Meidän20KV öljyupotettu sähkömuuntajaon virranjakelulaite, joka laskee 20 kV jännitetason matalaksi (tyypillisesti 0,4 kV). Sitä käytetään laajalti 20 kV jakelujärjestelmissä. Kun sähköverkkoja päivitetään, 20 kV järjestelmä tarjoaa merkittäviä etuja 10 kV järjestelmään verrattuna: samalla lähetetyllä teholla linjavirta pienenee 50 % ja linjan energiahäviöt 75 %, mikä johtaa merkittäviin energiansäästöihin ja kapasiteetin kasvuun. 20KV:n öljyn upotettuja sähkömuuntajia käytetään pääasiassa sähkönjakeluverkoissa, teollisuus- ja kaivosyrityksissä, liike- ja siviilirakennuksissa ja muissa skenaarioissa.

Tärkeimmät tekniset parametrit

Tuoteluokitus

20 kV öljyllä upotetut jakelumuuntajat voidaan luokitella seuraavien kriteerien mukaan:

1. Vaiheiden lukumäärän mukaan

Yksivaiheiset muuntajat: kapasiteettialue 5kVA -160kVA

Kolmivaihemuuntajat: kapasiteettialue 30kVA -2500kVA

2. Ydinmateriaalin mukaan

Pii-teräsmuuntajat: mallit sisältävät S11, S13, S20, S22 sarjat

Amorfiset seosmuuntajat: mallit sisältävät SBH15-, SBH21-, SBH25-sarjan; niiden tyhjäkäyntihäviöt ovat noin puolet saman energiatehokkuusluokan piiteräsmuuntajista

3. Energiatehokkuusluokituksen mukaan

Keski- ja huippuluokan tuotteet: S13, S20, S22 ja amorfiset metalliseossarjat

Halvat tuotteet: S11-sarja

4. Tap-changing menetelmällä

Piirin ulkopuolinen (kuormittamaton) käämitys: vaatii jännitteen katkaisun manuaalista säätöä varten

Kääntimen vaihto kuormituksella: mahdollistaa säätämisen jännitteen ollessa päällä (saatavilla joissakin malleissa)

5. Säiliön kotelotyypin mukaan

Täysin suljettu tyyppi, tavanomainen tyyppi jne.

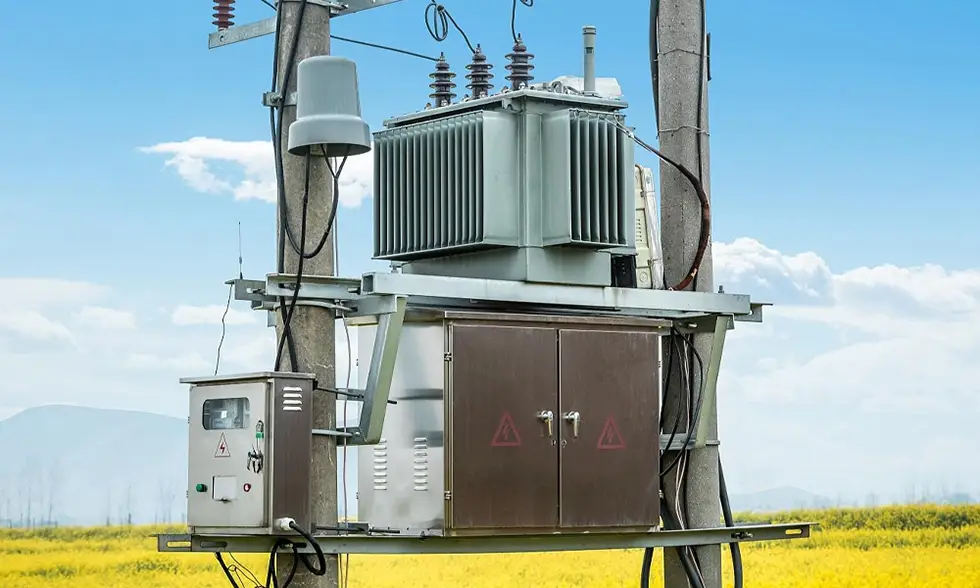

Käyttöalue 20 kV öljyllä upotettuja jakelumuuntajia

20 kV öljyllä upotettuja jakelumuuntajia käytetään pääasiassa seuraavissa skenaarioissa:

1. Sähkönjakeluverkot:kaupunkien ja maaseudun jakeluverkot, 20kV jakelujohdot

2. Teollisuus- ja kaivosyritykset:öljy-, metallurgia-, kemian-, tekstiili-, kevytteollisuus jne.

3. Liike- ja asuinrakennukset:kaupalliset kompleksit, toimistorakennukset, asuinalueet

4. Erikoisympäristöt:paikoissa, joissa on paljon pölyä, öljyä tai kemiallisia aineita

5. Kaksoisjännitekytkentäsovellukset:Jotkut mallit voivat toimia joko 10 kV tai 20 kV järjestelmissä vaihtamalla jännitetasojen välillä

Toimintaperiaate

20kV öljyupotettavan jakelumuuntajan toimintaperiaate on sähkömagneettinen induktio:

1. Kun ensiökäämiin syötetään vaihtovirtajännite (korkeajännitepuoli, 20 kV), vaihtovirta kulkee käämin läpi ja muodostaa vaihtuvan magneettivuon rautasydämeen.

2. Tämä vuorotteleva vuo yhdistää samanaikaisesti sekä ensiö- että toisiokäämit (pienjännitepuoli, tyypillisesti 0,4 kV).

3. Sähkömagneettisen induktion lain mukaan sähkömotoriset voimat indusoituvat molemmissa käämeissä.

4. Koska molemmilla käämeillä on eri määrä kierroksia, indusoidut jännitteet vaihtelevat vastaavasti -- kierrossuhde on yhtä suuri kuin jännitesuhde.

5. Käytön aikana syntyvä lämpö siirtyy eristävän öljyn kautta säiliön seinämään ja johdetaan sitten ympäröivään ilmaan jäähdytysrivien (tai aaltopahvilevyjen) kautta.

Kuinka valita sopiva tehosähkömuuntaja

1. Kapasiteetin valinta

- Laske kaikkien sähkölaitteiden ja -tilojen liitetty kokonaiskuorma (yleensä ilman sammutuskuormia).

- Kompensoitu näennäisteho toimii perustana muuntajan tehon ja yksikkömäärän valinnassa.

- Yleensä muuntajan kuormituskerroin tulee pitää noin 85 %:ssa.

- Vältä ylimitoitettuja muuntajia tai ylikuormitusta.

2. Mallin valinta

- S11-sarja: low-end-tuotteet, jotka sopivat sovelluksiin, joissa energiatehokkuusvaatimukset ovat alhaiset.

- S13/S20/S22-sarja: energiaa säästävät keski- ja huippuluokan tuotteet.

- Amorfiset metalliseossarjat (SBH15 jne.): erittäin pienet tyhjäkäyntihäviöt, ihanteellinen sovelluksiin, joissa on pitkät joutokäyntiajat ja joissa korostetaan energiansäästöä.

3. Muita huomioita

- Asennusympäristö (sisä/ulko)

- Palonsuojaluokitusvaatimukset

- Kaksijännitekytkennän tarve (10kV/20kV yhteensopivuus)

- Tapinvaihtomenetelmä (off-circuit tai on load)

- Budjetti ja kustannusrajoitukset

Tuotteiden tiedot

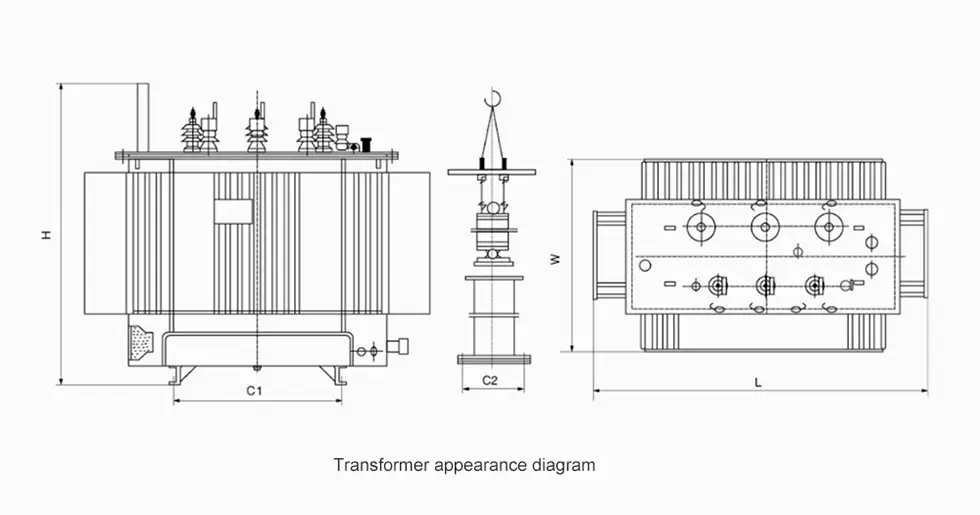

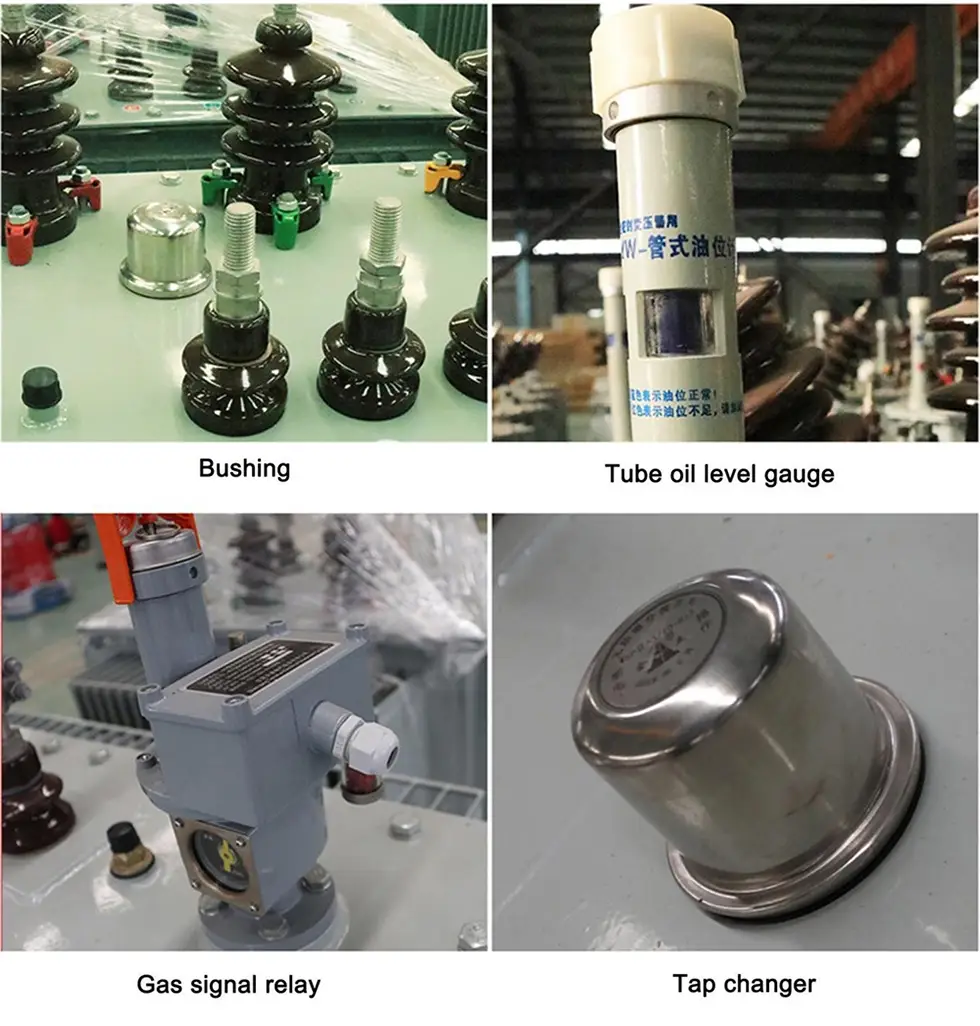

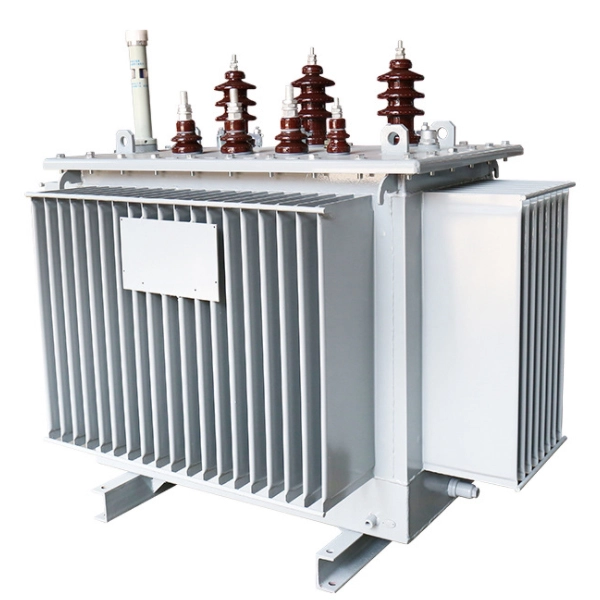

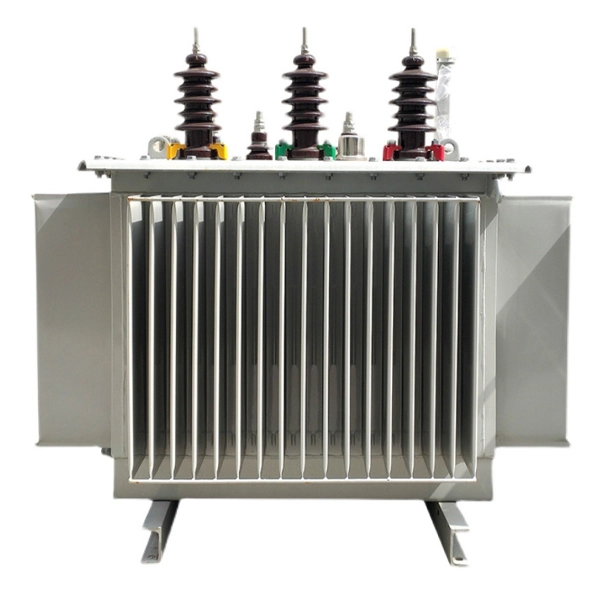

Tuotteet Ulkonäkö ja mitat

Tilausilmoitus

Tilauksen yhteydessä tulee ilmoittaa tuotteen malli, nimelliskapasiteetti, korkea- ja matalajännitenimellisjännite, suurjännitteen väliottoalue, vaiheiden lukumäärä, taajuus ja kytkentäryhmän numero.

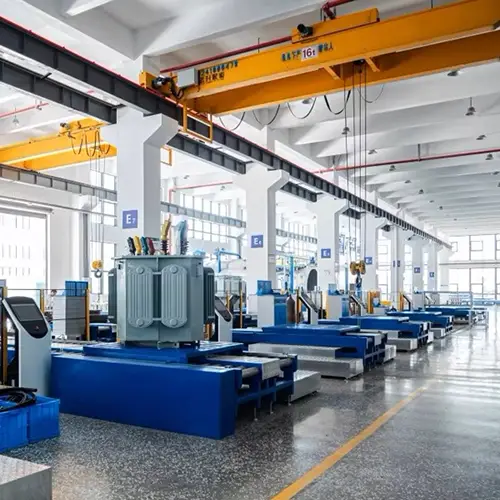

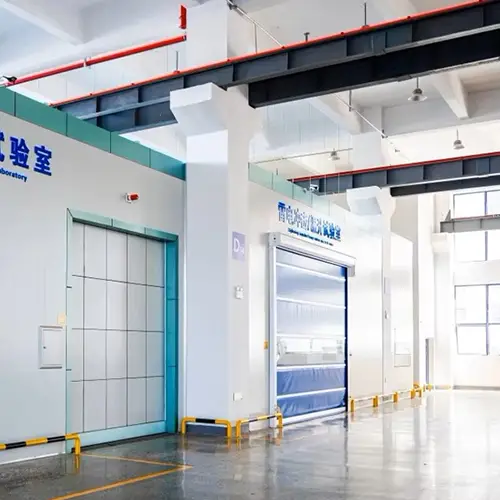

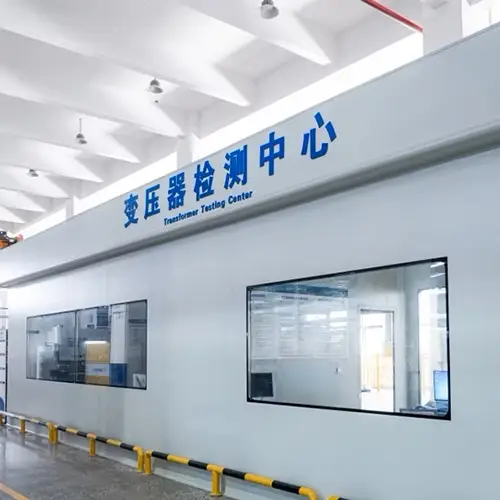

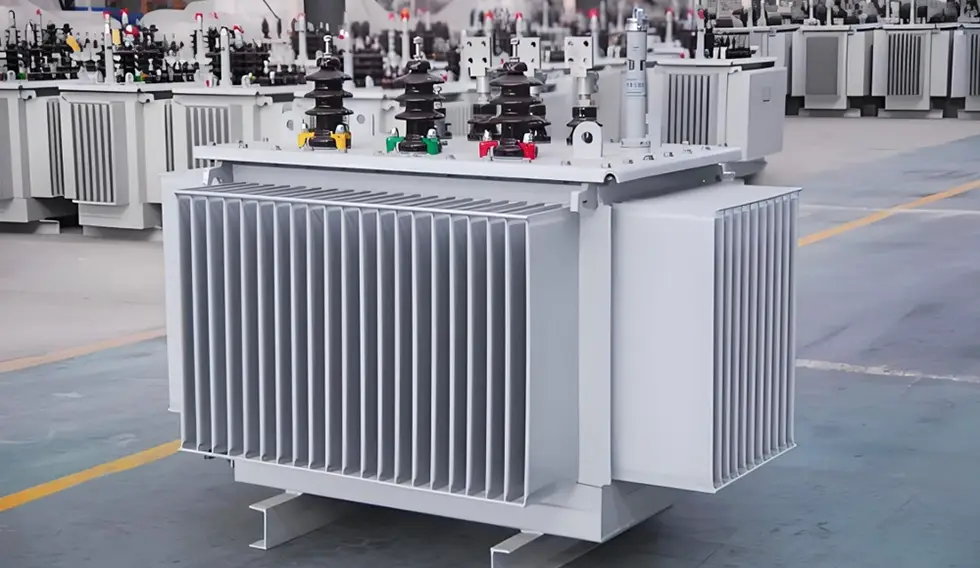

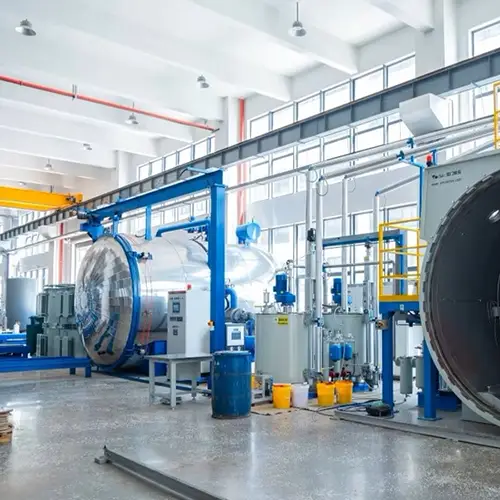

Työpaja ja testauskeskus

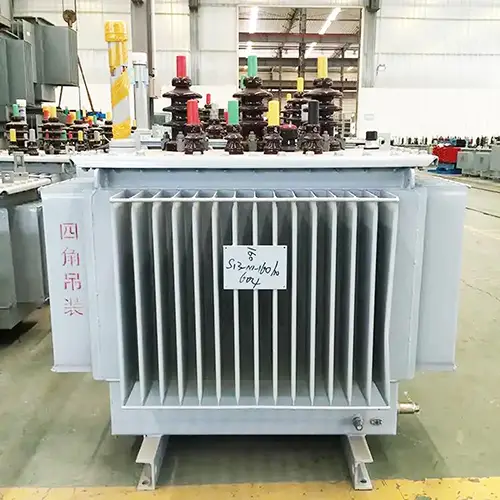

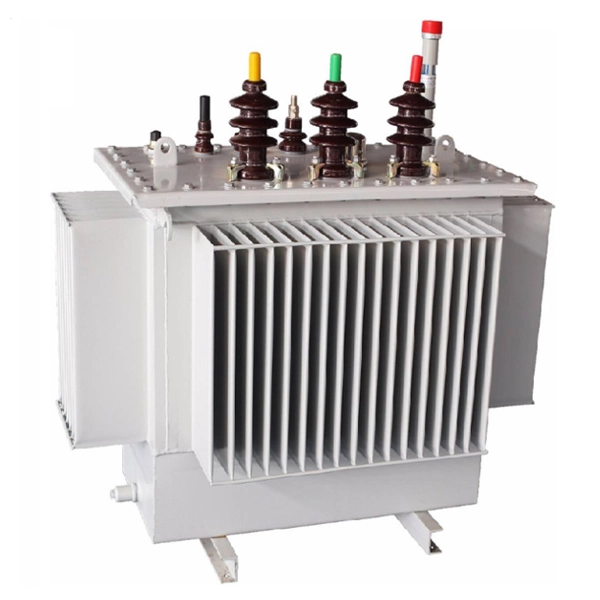

Tuotenäyttely
