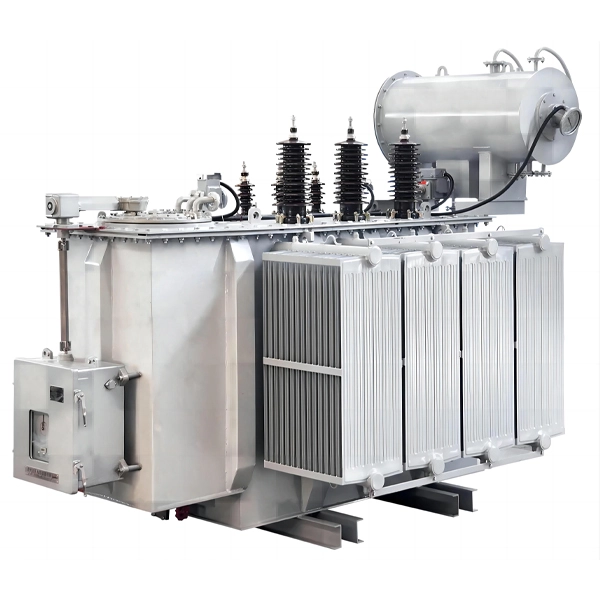

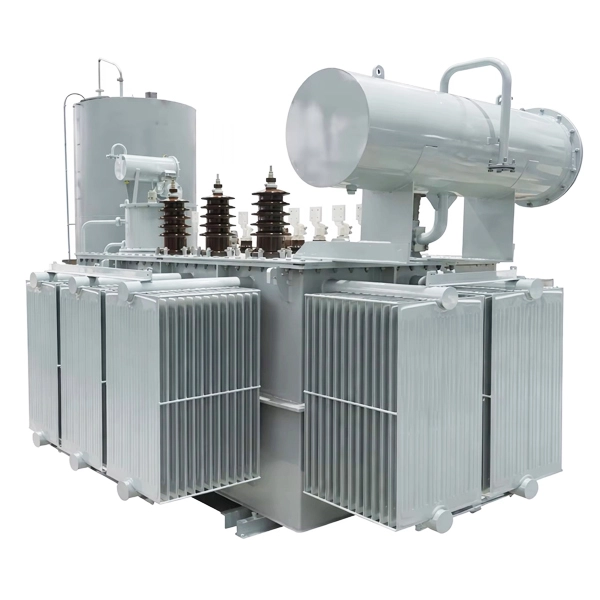

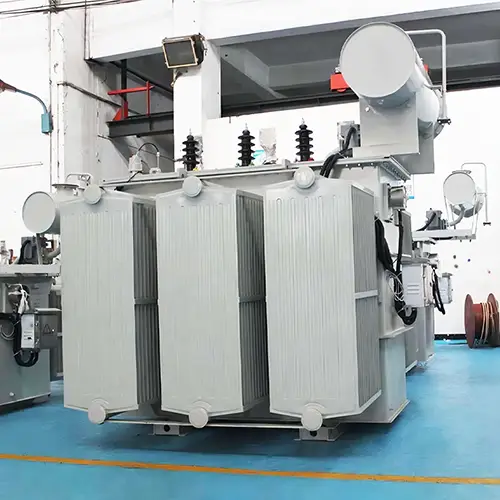

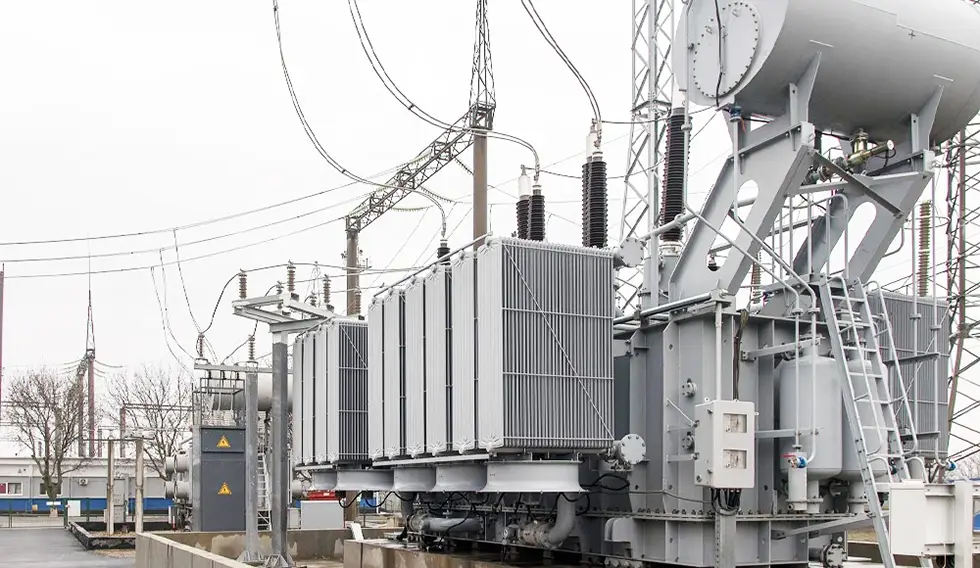

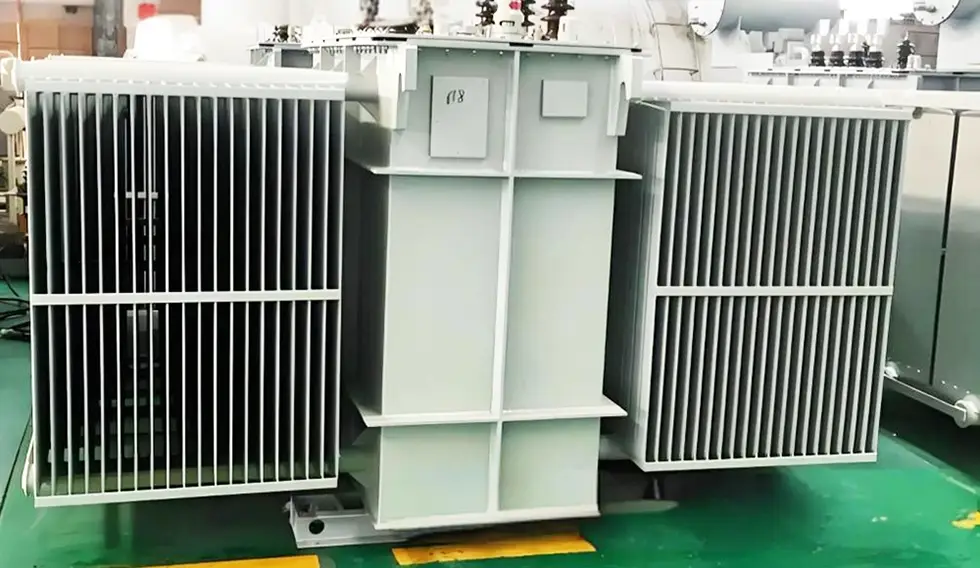

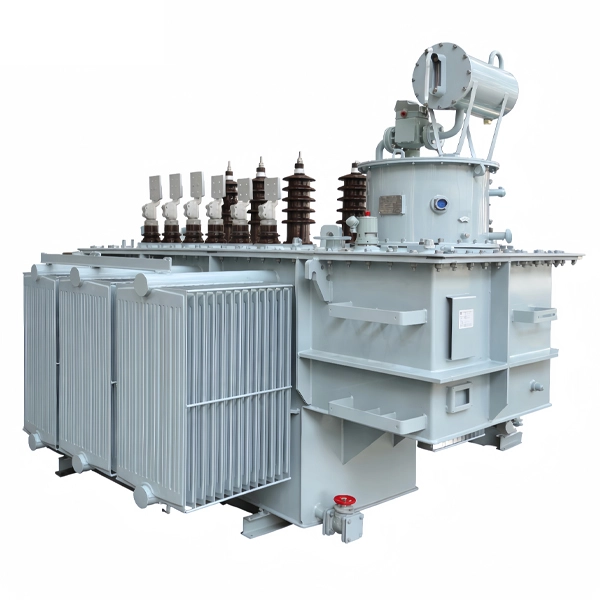

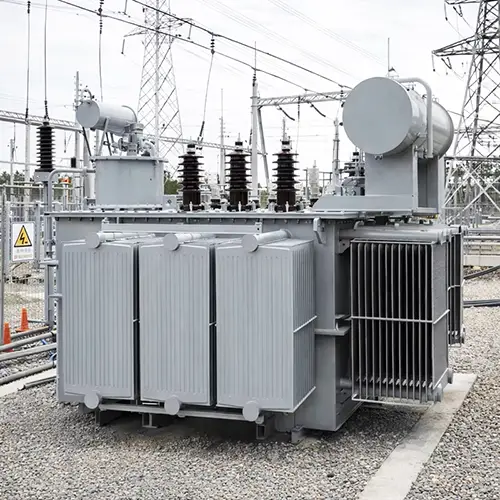

33KV öljyupotettu sähkönjakelumuuntaja

Cotenele on useiden vuosien ajan tarjonnut asiakkaille suuren määrän33KV öljyupotettu sähkönjakelumuuntajamonilla sähköasemilla, voimalaitoksilla, tuulivoimalla, aurinkovoimalla ja muissa projekteissa, joista edustava on Rwanda Energy Development Corporation Limitedin (EDCL) Kigoman, Birembon, Rukararan, Kibuyen ja Rwinkwavu Power Station -projektista. Tämä 33 kV (35 KV) öljyupotettu jakelumuuntajan suurjännitepuolen nimellisjännite on 33 KV (35 kV) ja joka käyttää muuntajaöljyä eristys- ja jäähdytysväliaineena. Se on staattinen sähkölaite, joka sähkömagneettisen induktion periaatteella muuntaa yhden AC-jännitteen (virran) arvon toiseksi (tai useiksi) AC-jännitteen (virran) arvoiksi, joilla on sama taajuus, mutta eri suuruusluokka.

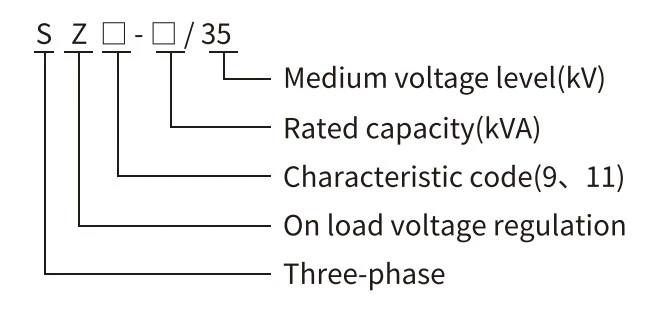

Malli ja merkitykset

Mikä on 33KV öljyupotettu jakelumuuntaja?

33 kV öljyupotettu jakelumuuntaja on jakomuuntaja, jonka suurjännitepuolen nimellisjännite on 35 kV ja joka käyttää muuntajaöljyä eristys- ja jäähdytysväliaineena. Se on staattinen sähkölaite, joka sähkömagneettisen induktion periaatteella muuntaa yhden AC-jännitteen (virran) arvon toiseksi (tai useiksi) AC-jännitteen (virran) arvoiksi, joilla on sama taajuus, mutta eri suuruusluokka.

According to relevant standards, the rated frequency of a 35 kV oil-immersed distribution transformer is 50 Hz, and the rated capacity typically ranges from 30 kVA to 2500 kVA (within the distribution transformer category). Jotkut suuremman kapasiteetin yksiköt voivat kuulua tehomuuntajaluokkaan, joiden kapasiteetti on jopa 31 500 kVA tai enemmän.

Normaalit ympäristövaatimukset

1. Ympäristön lämpötila:

- Maksimiarvo: +40 °C

- Minimiarvo: -25 °C

- Kuukauden keskiarvo: ei ylitä +30 °C

- Vuosikeskiarvo: ei yli +20 °C

2. Korkeus:Asennuspaikan on oltava korkeintaan 1000 m merenpinnan yläpuolella.

3.Syöttöjännitteen aaltomuodon on oltava olennaisesti sinimuotoinen.

4.Kolmivaiheisten syöttöjännitteiden tulee olla suunnilleen tasapainotettuja.

5.Kuormitusvirran harmoninen kokonaissärö (THD) on rajoitettu enintään 5 %:iin nimellisvirrasta.

6. Asennuspaikka:Muuntaja voidaan sijoittaa joko rakennuksen sisälle tai ulkoilmaan.

Standardit

Kansainväliset standardit:

- IEC 60076-1:2011 - Tehomuuntajat - Osa 1: Yleiset määräykset

- IEC 60076-2:2011 - Tehomuuntajat - Osa 2: Lämpötilan nousu nestemäisille tyypeille

- IEC 60076-3:2013+AMD1:2018 - Tehomuuntajat - Osa 3: Eristystasot, dielektriset testit ja ilmavälykset ulkopuolella

- IEC 60076-5:2006 - Tehomuuntajat - Osa 5: Oikosulkukestävyys

- IEC 60076-10:2016 - Tehomuuntajat - Osa 10: Äänenpainetasojen mittaus

Kansalliset standardit:

- GB/T 1094.1-2013 - Tehomuuntajat - Osa 1: Yleiset vaatimukset

- GB/T 1094.2-2013 - Tehomuuntajat - Osa 2: Nesteeseen uppoavien muuntajien lämpötilan nousu

- GB/T 1094.5-2008 - Tehomuuntajat - Osa 5: Oikosulkukestävyys

- GB/T 1094.10-2003 - Tehomuuntajat - Osa 10: Akustisten melutasojen määritys

- GB/T 1094.3-2017 - Tehomuuntajat - Osa 3: Eristystasot, dielektriset testit ja ulkoiset välykset ilmassa

33KV öljy-uppomuuntajien tekniset parametrit

S13-35kV Ei-viritysjännitteensäätömuuntajan tekniset parametrit (0,4kV)

S13-35kV Ei-viritysjännitteensäätömuuntajan tekniset parametrit (3,15-15kV)

S13-35kV Ei-viritysjännitteensäätömuuntajan tekniset parametrit (6,3-15kV)

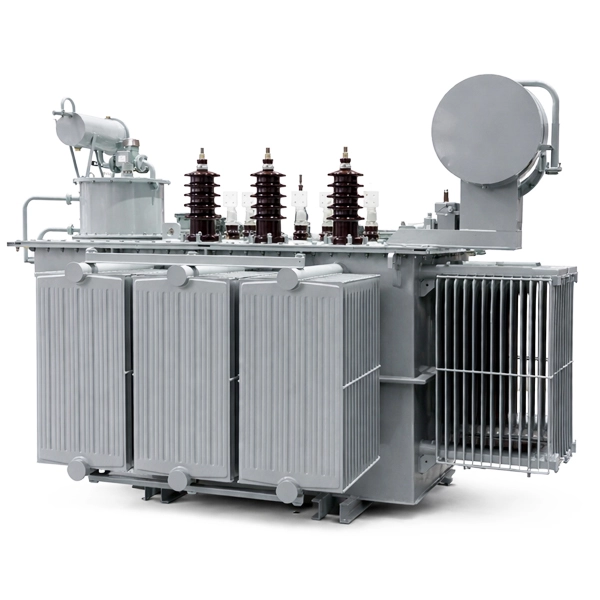

Tuote 33 kV tehonjakelumuuntajien rakenne

33 kV öljyupotettu tehomuuntaja sisältää pääasiassa seuraavat ydinkomponentit:

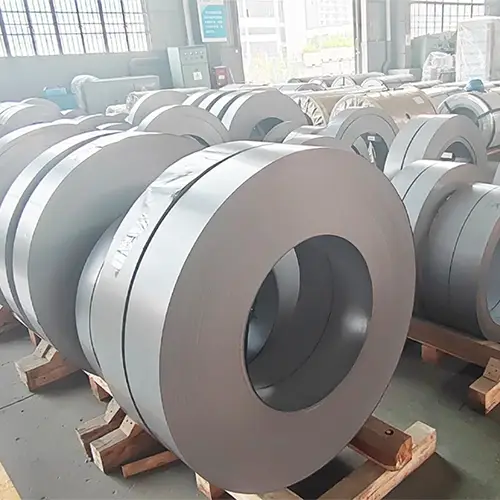

1. Ydin (magneettipiiri):The 33kV power transformer magnetic circuit is composed by cold-rolled silicon steel laminations with high magnetic permeability and grain orientation. Ytimessä on monivaiheinen limitetty liitosrakenne, joka vähentää tyhjäkäyntihäviöitä ja melua. In a three-phase transformer, the vertical parts of the core are called core legs (on which the windings are placed), and the horizontal parts are called yokes (which complete the magnetic circuit).

2. Käämit (käämit):Pääkomponentit, jotka suorittavat sähköenergian siirron ja muuntamisen. Except for small-capacity units where copper wire is used, the low-voltage windings are generally of a cylindrical foil-wound type using copper foil; suurjännitekäämissä on monikerroksinen sylinterimäinen rakenne. These designs ensure balanced ampere-turn distribution, low leakage flux, high mechanical strength, and strong short-circuit withstand capability.

3. Säiliö:33kV tehomuuntajan vaippa sisältää rautasydämen ja käämit sisällä. The fuel tank adopts a corrugated heat sink structure, which has good breathability and can compensate for changes in oil volume caused by temperature fluctuations. Joissakin myymälöissä käytetään myös kellotyyppisiä polttoainesäiliöitä tai täysin suljettuja polttoainesäiliörakenteita jännitteen muuntamiseen.

4. Konservaattori (Oil Conservator):Paisuntasäiliö on yhdistetty säiliöön putkilinjan kautta, jota käytetään öljyn varastointiin ja öljymäärän muutosten kompensointiin. Joissakin nykyaikaisissa tehomuuntajissa aaltopahvisäiliöt ovat korvanneet Oil Conservator -toiminnon.

5. Eristysholkit:Tehomuuntajan eristysholkki on eristävä komponentti, joka sijaitsee johtavan tangon ja öljysäiliön kannen välissä ja tarjoaa myös sekä eristyksen että mekaanisen tuen johtavalle tangolle.

6. Napauta Changer:Käämikytkimiä käytetään pääasiassa tehomuuntajien jännitteen säätöön, ja niitä on kahta tyyppiä: off-circuit (sähköttömät) ja on-load (jännite).

7. Muut lisävarusteet:Sisältää useita lisävarusteita, kuten kaasureleet (Buchholz-releet), tuulettimet (silikonihengityslaitteet), paineenalennuslaitteet, lämpömittarit, öljynsuodattimet jne.

33kV tehomuuntajan luokitus

Tuote 33kV tehomuuntajien edut

35 kV öljyllä upotettu jakelumuuntaja tarjoaa seuraavat pääedut:

1. Pienet tappiot:Käyttämällä korkealaatuista raeorientoitua, erittäin läpäisevää piiterästä ja optimoituja sydän- ja käämirakenteita, tyhjäkäyntihäviöitä voidaan vähentää yli 20 % verrattuna perinteisiin muuntajiin ja kuormitushäviöitä yli 10 %. S22-sarja saavuttaa 15-20 % pienemmät tyhjäkäyntihäviöt kuin S11-tyypin.

2. Alhainen melu:Valitsemalla korkealaatuiset ydinmateriaalit, sopiva magneettisydäntiheys ja segmentoitu laminoitu liimaustekniikka, melua voidaan vähentää tehokkaasti. 1000 kVA:n laitteiden melutaso voidaan säätää alle 50 desibelin.

3. Korkea oikosulkukestävyys:Dynaamisen analyysimenetelmän käyttö oikosulkumekaanisen voiman laskemiseen; Käämitys kääritään puristusprosessilla korkean mekaanisen lujuuden varmistamiseksi. Tämä muuntaja kestää ylijännitevirtoja jopa 32 kertaa nimellisvirtaan verrattuna oikosulkutestauksen ansiosta.

4. Matala lämpötilan nousu:Öljyvirtauksen jakautuminen lasketaan ja optimoidaan vähentämään hot-spot-lämpötiloja ja keskimääräisiä käämityslämpötilan nousuja.

5. Täysin suljettu, huoltovapaa:Tehomuuntajamme käyttää täysin suljettua öljysäiliötä, joka voi eristää öljyn ilmasta ja hidastaa eristeen ikääntymistä. Aaltopahvisäiliöt korvaavat paisuntasäiliön, mikä estää tehokkaasti kosteuden ja hapen pääsyn sisään. Huoltovapaa aika voi olla yli 20 vuotta.

6. Helppo asennus ja huolto:Suhteellisen kompakti koko ja edullinen. Nostamaton rakenne mahdollistaa muuntajan kestävän kuljetusvärähtelyn.

7. Saatavilla olevat älykkäät toiminnot:Jotkin muuntajamallit voidaan varustaa "etäsignaali-, kaukomittaus-, kaukosäätö- ja kauko-ohjaustoiminnoilla" (neljä kauko-ohjainta) sähköaseman miehittämättömän toiminnan saavuttamiseksi.

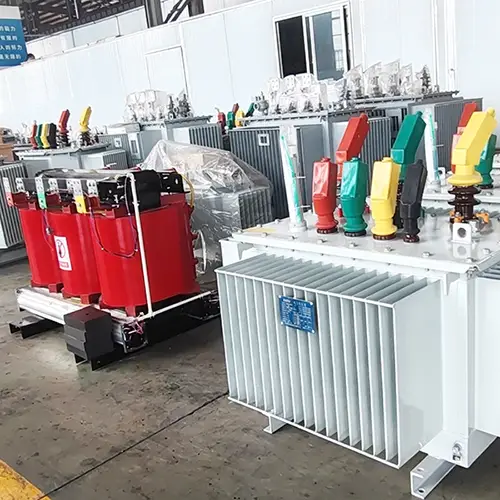

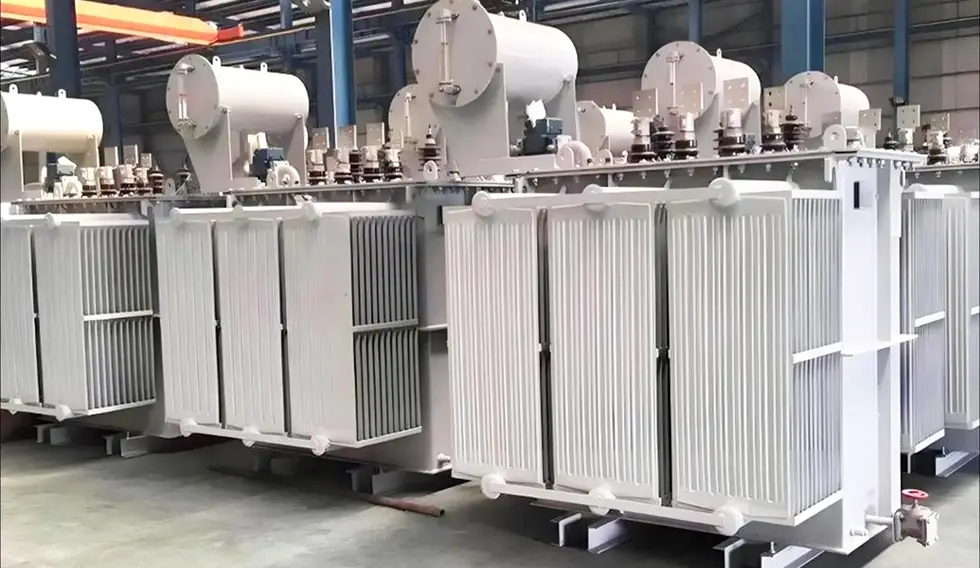

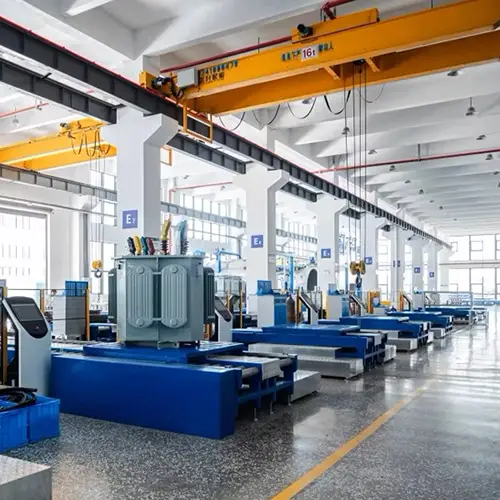

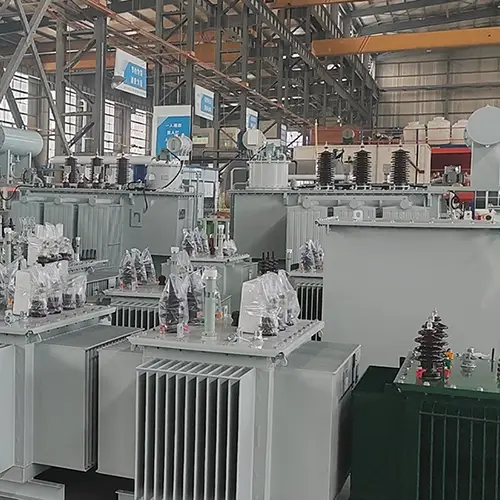

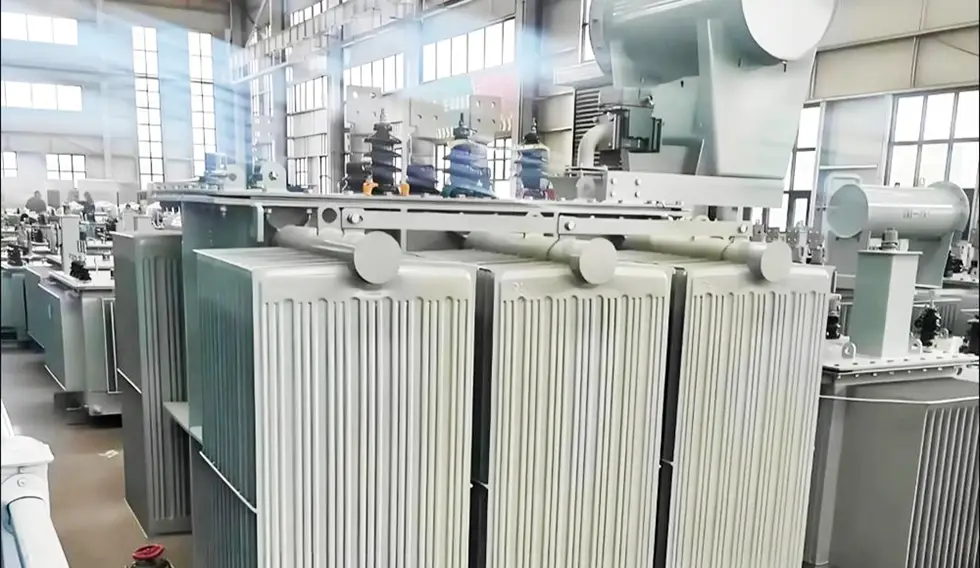

Työpaja

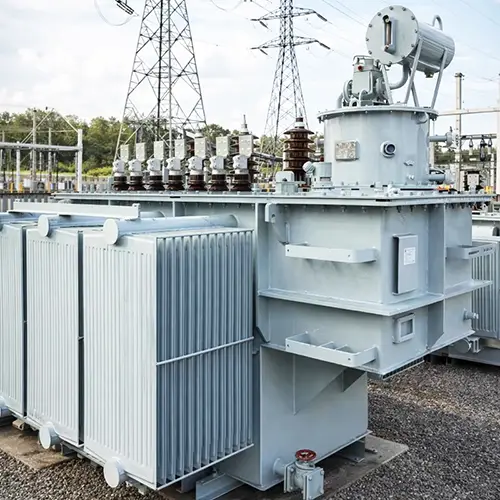

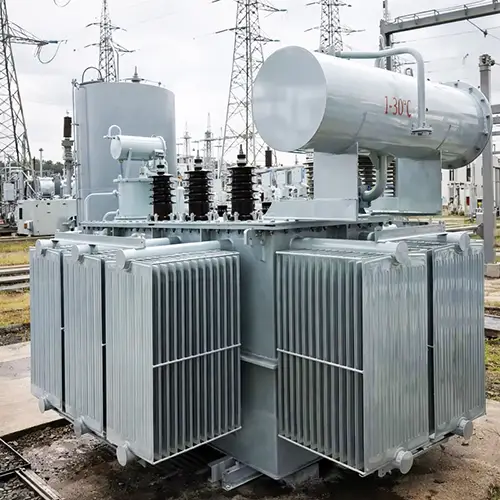

Tuotenäyttely
