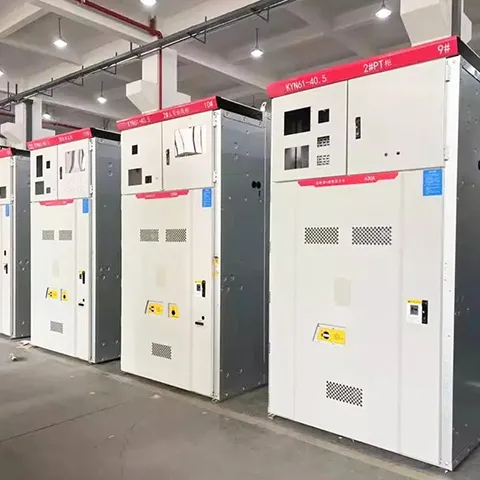

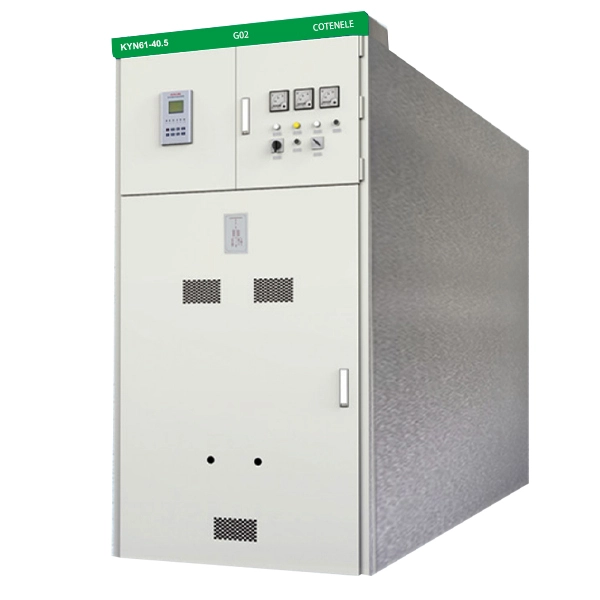

33KV keskijännite metallipäällysteiset kytkinpaneelit

KYN61-40.5-sarjan 33KV-keskijännitemetallipäällysteiset kytkinpaneelit on laajalti käytetty sisäkäyttöön tarkoitettu kojeistoratkaisu 35 kV:n voimansiirto- ja jakelujärjestelmiin. Sen täydellinen nimitys on "Armored Removable AC Metal-Encloseed Switchgear". Cotenele on luotettava ja kokenut tämäntyyppisten laitteiden valmistaja.

KYN61-40.5 kojeistoa käytetään ensisijaisesti sähköpiirien ohjaamiseen, suojaamiseen ja valvontaan voimansiirto- ja jakelujärjestelmissä. Kypsän teknologian, korkean käyttöturvallisuuden ja todistetun suorituskyvyn ansiosta sitä käytetään laajasti voimalaitoksissa, sähköasemissa sekä teollisuuden ja kaivosten sähkönjakeluverkoissa.

Tämä kytkinlaite on seuraavien standardien mukainen:

GB 3906 — 3–35 kV AC metallikoteloitu kytkinlaite

GB/T 11022 — Yleiset tekniset vaatimukset suurjännitekojeistoille ja ohjauslaitteille

IEC 62271-200 — AC metallikoteloidut kytkin- ja ohjauslaitteet yli 1 kV ja enintään 52 kV nimellisjännitteille

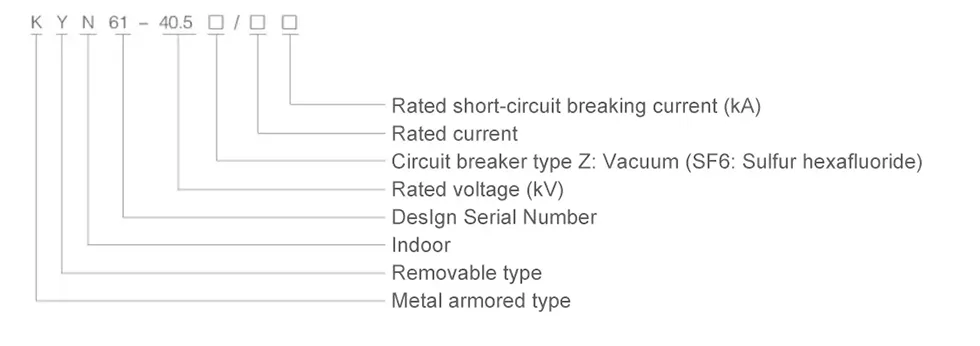

Moduuli ja merkitykset

Tärkeimmät tekniset parametrit

Tärkeimmät tekniset parametrit mallille KYN61-40.5

Tärkeimmät tekniset parametrit mallille KYN61-40.5

Työolosuhteet

1. Ympäristön lämpötila:Ylin lämpötila on +40°C ja alin lämpötila -10°C.

2. Korkeus:Asennuspaikka ei saa ylittää 1oo0 m merenpinnan yläpuolella.

3. Ympäristön suhteellinen kosteus:Päivittäinen keskiarvo saa olla enintään 95 prosenttia ja kuukausittainen keskiarvo enintään 9 prosenttia.

4. Ilman olosuhteet:Laitetta ei ole tarkoitettu paikkoihin, joissa esiintyy syövyttäviä aineita, voimakasta saastumista, syttyviä kaasuja tai voimakasta tärinää.

5. Seismiset olosuhteet:Jos maanjäristys tapahtuu, sen voimakkuus ei saa ylittää 8 magnitudia.

Mitkä ovat KYN61-40.5-kytkinlaitteiden sovellukset?

KYN61-40.5-sarjan 33KV-keskijännitemetallipäällysteisiä kytkinpaneeleja käytetään laajalti:

1. Voimalaitokset ja sähköasemat (yleisin)

2. Teollisuus- ja kaivosyritykset (metallurgia, petrokemianteollisuus, hiilikaivokset, sementti, autoteollisuus jne.)

3. Uusiutuvan energian hankkeet (sähkövoimalaitokset, tuulivoimalat – niiden tehostamis- tai jakelusähköasemissa)

4. Infrastruktuuri (lentokentät, sairaalat, korkeat rakennukset, suuret kaupalliset kompleksit)

5. Erikoissovellukset (usein käyttöpaikat)

Mitkä ovat tuotteiden edut KYN61-40.5-kojeistolle?

Korkea turvallisuus:Täysin metallipanssaroitu ja lokeroitu, varustettu kattavalla "viiden varman" lukitusjärjestelmällä väärinkäytösten estämiseksi ja henkilöstön ja laitteiden turvallisuuden varmistamiseksi. Jokaisessa toiminnallisessa osastossa on itsenäinen paineenalennuskanava, joka ohjaa kaariviat pois käyttäjästä.

Korkea luotettavuus:Pitkä suunnitteluikä; avainkomponentit, kuten katkaisija ja maadoituskytkin, voivat suorittaa kymmeniä tuhansia mekaanisia toimintoja.

Joustava kokoonpano:Yhteensopiva useiden yleisten katkaisijoiden merkkien kanssa (esim. kotimainen ZN85, ABB VD4 jne.) erilaisten käyttäjien vaatimusten täyttämiseksi. Tukee useita pääjohdotusjärjestelmiä (kaapelin sisään-/ulostulo, ilmajohdon sisään-/ulostulo jne.).

Kuinka ostaa 33KV-keskijännitemetallipäällysteisiä kytkinpaneeleja?

Anna seuraavat tiedot ennen tilaamista:

1. Pääpiirikaavion yksirivinen kaavio, sen suunniteltu sovellus, erityinen pääpiirin konfiguraatio, kojeistohuoneen pohjapiirros ja laitteiden järjestely- ja layoutpiirustukset, on parasta, jos pystyt toimittamaan yksityiskohtaiset projektin vaatimukset.

2. Vaatimukset kojeiston ohjaus-, mittaus- ja suojaustoiminnoille sekä vaatimukset muille suljetuille laitteille ja automaatiolaitteille.

3. Jokaisen kojeistossa käytetyn sähkökomponentin tyyppimerkintä, tekniset tiedot ja määrä.

4. Jos kojeistoyksiköiden väliin tai tulojohtokaappiin tarvitaan kiskosilta, on toimitettava seuraavat yksityiskohtaiset tiedot: kiskosillan nimellisvirran kantavuus, sen jänneväli ja sen korkeus lattiasta.

5. Jos kojeistoa on tarkoitus käyttää erityisissä ympäristöolosuhteissa, ne on ilmoitettava yksityiskohtaisesti tilausta tehtäessä.

6. Muista erityisvaatimuksista keskustellaan ja niistä sovitaan yrityksemme kanssa.

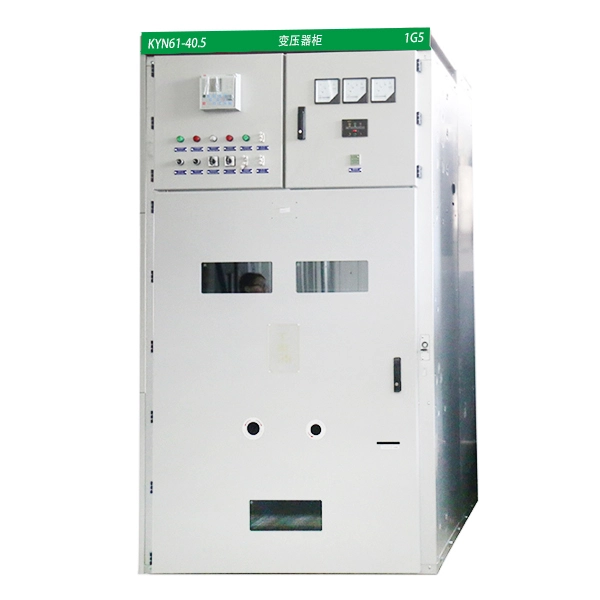

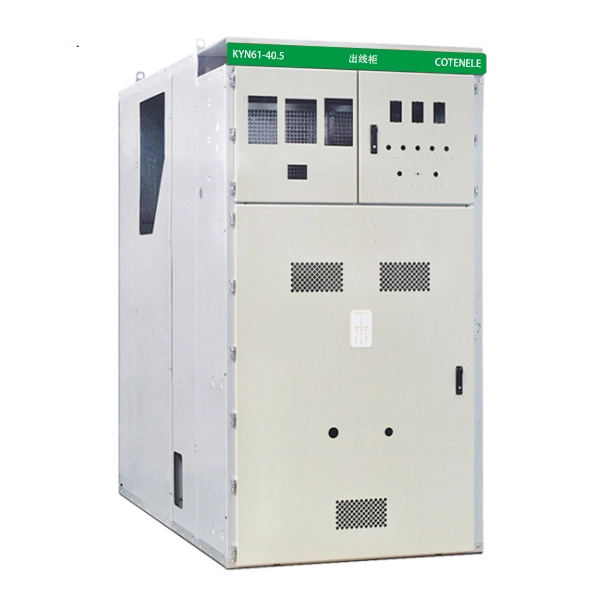

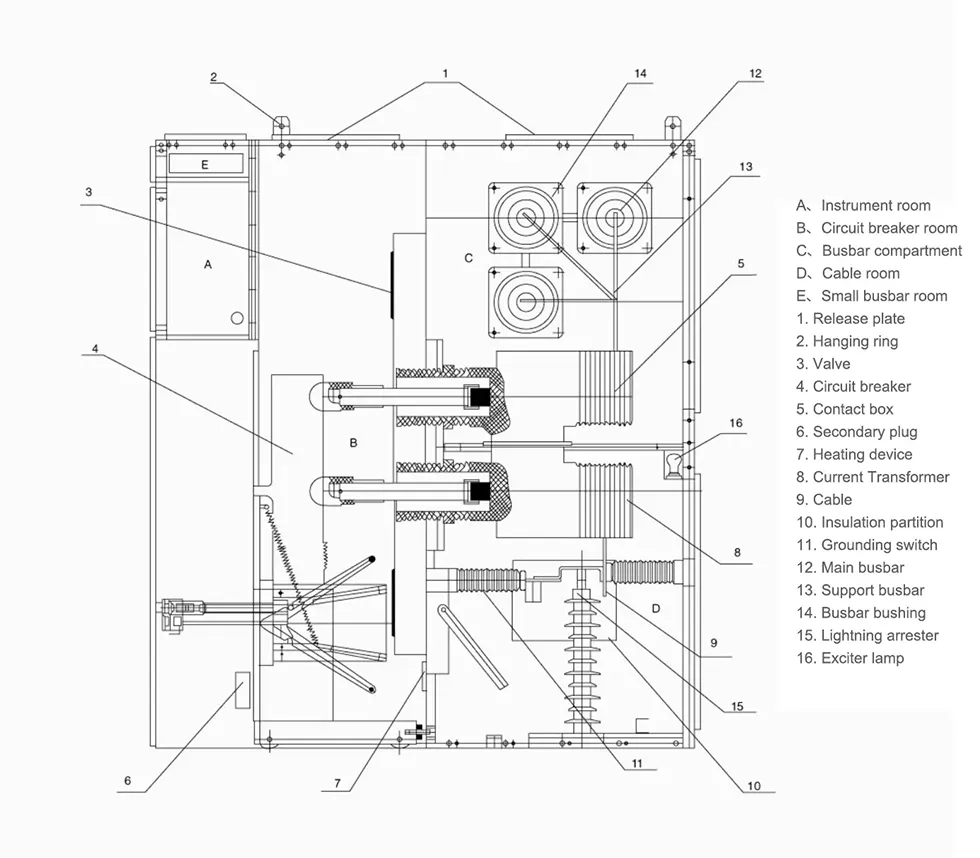

Ulkonäkö ja mitat
