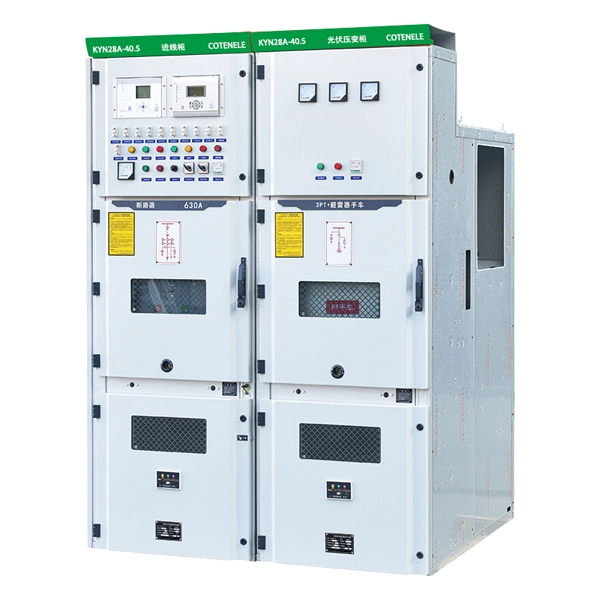

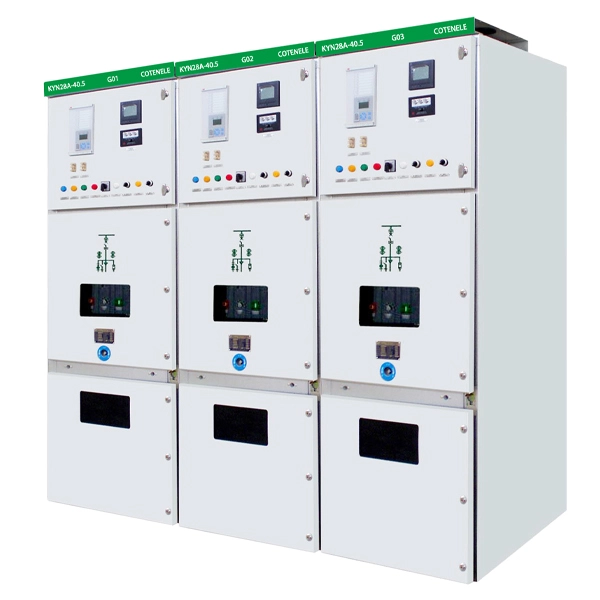

33KV MV-kytkinlaite Keskijännitekytkinlaite

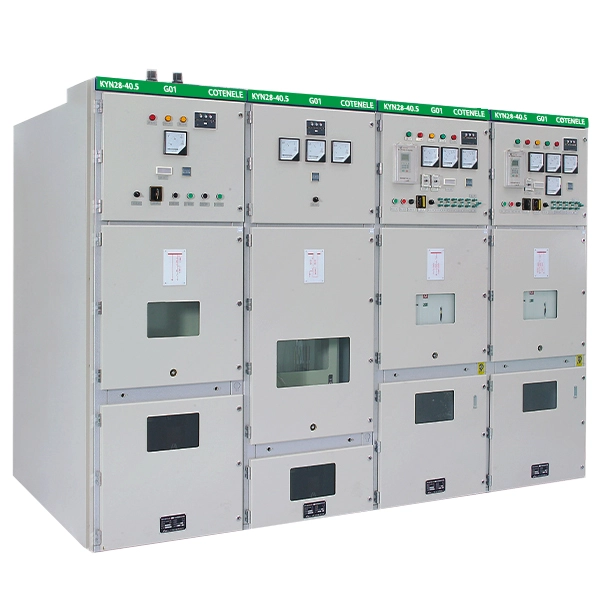

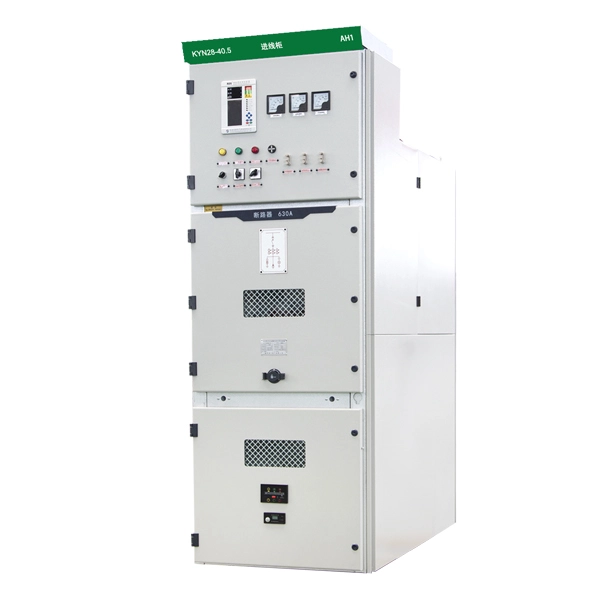

KYN28-40.5 keskijännitekojeisto on Cotenelen kehittämä uusi tuote, jonka nimellisjännite on jopa 40,5 kv.Tämä KYN28-40.5 tyyppinen 33KV MV-keskijännitekytkinlaite on tarkoitettu ensisijaisesti kolmivaiheisiin vaihtovirtajärjestelmiin, joiden nimellisjännite on 5 kV ja Hz 4 a.5 kV. Sitä käytetään yleisesti yksikiskoisissa ja jaetuissa kiskojärjestelyissä. Tuotesuunnittelu on asiaankuuluvien standardien, kuten IEC 298 ja GB3906-2006, mukainen.
Cotenele on pitkään sitoutunut keskijännitekojeistoteknologian innovaatioihin ja tutkimukseen. KYN28-40.5 sarjan 33KV MV keskijännitekytkinlaitteet on Cotenele-kytkimen uusi tuote, jota käytetään yleensä täyttämään 35KV:n nimellisjännitteen jakeluvaatimukset voimalaitoksissa, sähköasemissa, teollisuus- ja kaivosyrityksissä, julkisissa laitoksissa ja muissa paikoissa. "viiden ennaltaehkäisyn" turvalukitusvaatimukset.
Laitteisiin voidaan asentaa valmistajan omat ZN85- ja VTK-sarjan tyhjökatkaisijat tai vaihtoehtoisesti ABB:n VD4-tyhjiökatkaisijat.
Malli ja merkitykset
Tärkeimmät tekniset parametrit
| Tuote | Yksikkö | Tekniset parametrit | |
| Nimellisjännite | KV | 40.5 | |
| Nimellistaajuus | Hz | 50 | |
| Nimellisvirta | A | 1250160020002500 | |
| Tehotaajuus ja jännite | Tehotaajuus kestää pääpiirin jännitteen 1 minuutin ajan | KV | 95 KV (118 KV eristysraon poikki erityisvaatimuksia varten) |
| Apu- ja ohjauspiirien teho-taajuuskestojännite | V | 2000 | |
| Salamaimpulssin kestojännite | KV | 185 KV (215 KV eristysraon poikki erityisvaatimuksia varten) | |
| Nimellinen katkaisuvirta (RMS) | KA | 2 531,5 | |
| Nimellinen valmistusvirta (huippu) | KA | 63, 80 | |
| Nimellinen dynaaminen kestovirta (huippu) | KA | 63, 80 | |
| Nimellinen lyhytkestoinen kestovirta 4 sekuntia (RMS) | KA | 2 531,5 | |
| Apu- ja ohjauspiirien nimellisjännite | V | -110,-220,～110,～220 | |
| Suojausaste | IP3X kotelolle; IP2X osastojen välillä ja kun katkaisijaosaston ovi on auki | ||
Mitkä ovat KYN28-40.5 kojeiston tuotteiden ominaisuudet?
1. Metallipäällysteiset ja modulaariset osastot:33KV MV -kytkinlaitteen keskijännitteisen kytkinlaitteen kotelo on valmistettu alumiinisinkkiteräslevystä ja sisätilasta, joka on jaettu itsenäisiin osastoihin, kuten katkaisijaosastoon, virtakiskoosastoon, kaapeliosastoon ja rele-/instrumenttiosastoon. Tämä rakenne täyttää "LSC2B"-standardin, mikä tarkoittaa, että kun yhdessä osastossa tapahtuu vika tai huolto suoritetaan, muiden osastojen toiminta säilyy ennallaan.

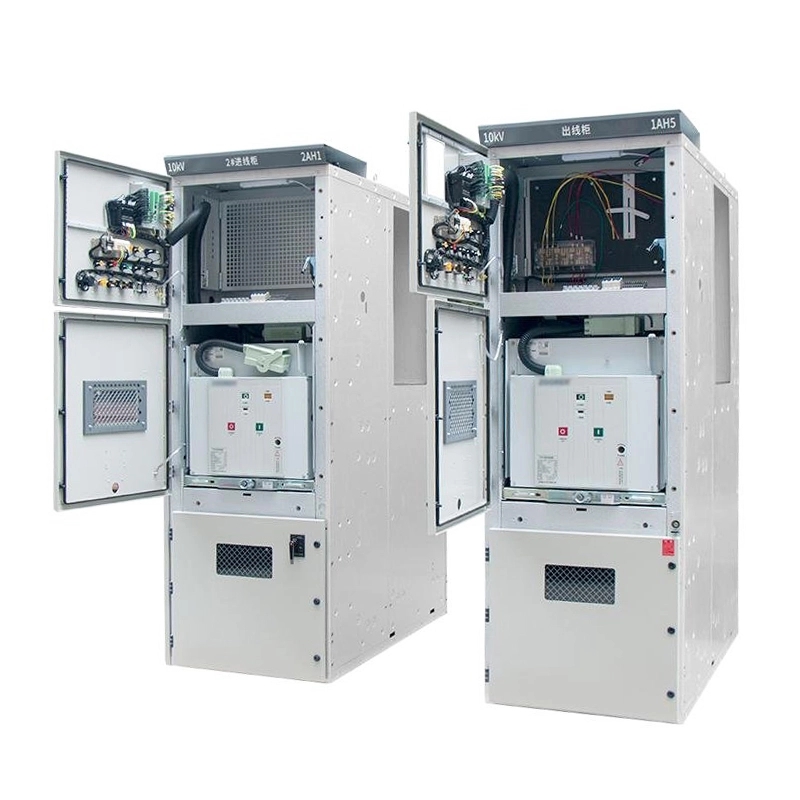

2. "Keskiasennettu" katkaisijajärjestely:Ydinkomponentit, kuten alipainekatkaisin, erotuskytkin, asennetaan irrotettavaan trukkiin (vetoyksikkö). Kun se tarvitsee huoltoa, viallinen trukki voidaan vetää kokonaan pois ja korvata vara-autolla, jolloin virransyöttö palautetaan nopeasti, mikä lyhentää merkittävästi seisokkiaikaa.

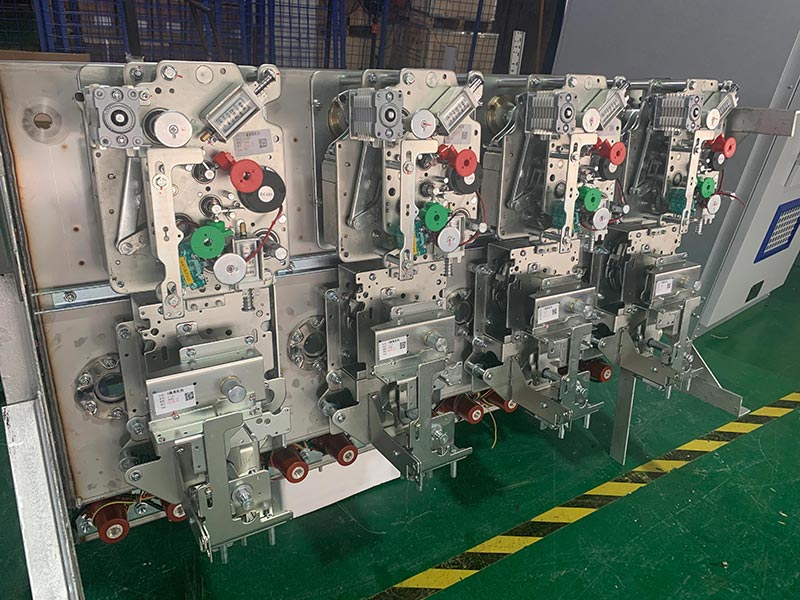

3. "Viiden eston" mekaaninen lukitus:Pakollisen mekaanisen lukituksen ansiosta se varmistaa, että seuraava toimenpide voidaan suorittaa vain tietyissä olosuhteissa. Tämä toiminto voi tehokkaasti estää sellaisia toimintahäiriöitä kuin katkaisijan virheellinen sulkeminen tai avaaminen, kuorma-auton siirtäminen sisään tai ulos kuormitettuna, maadoituskytkimen sulkeminen, kun virtapiiri on jännitteinen, vahingossa pääsy jännitteiseen tilaan ja katkaisijan sulkeminen maadoituskytkimen ollessa kiinni. Tämä voi varmistaa henkilökunnan ja laitteiden turvallisuuden.
4. Yläpaineenalennuskanava:kun kojeiston sisäinen kaarivika tapahtui, korkean lämpötilan ja korkeapaineiset kaasut ohjataan vapautumaan yläkanavan kautta, minimoiden vaarat ja suojaten käyttö- ja huoltohenkilöstöä.
Rakenne ja mitat

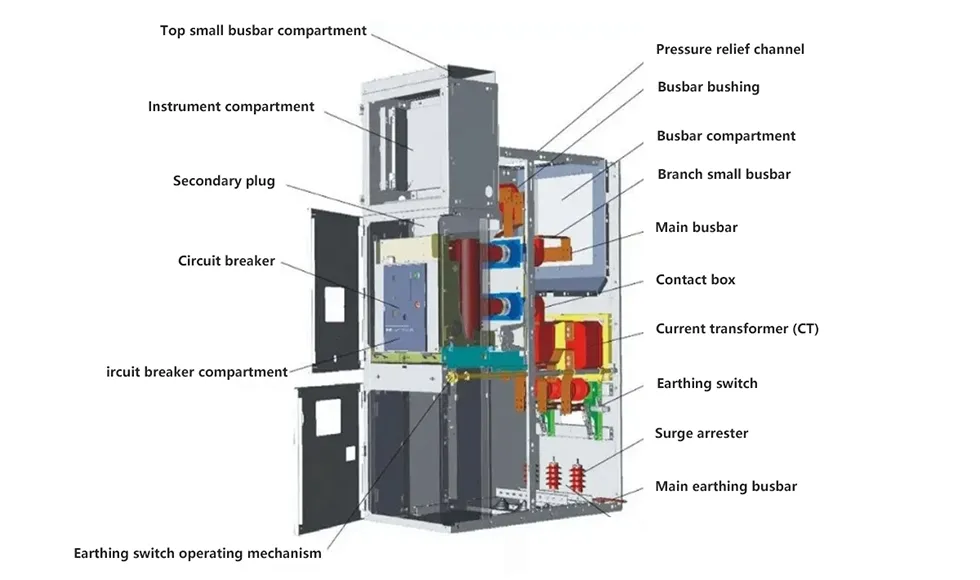

KYN28:n rakennekaavio
| Konfiguroi katkaisija | ZN85 (tai VTK-40.5) | ZN85 (tai VTK-40.5) |
| Leveys (mm) | 1400 | 1200 |
| Korkeus (mm) | 2650 | 2650 |
| Syvyys (mm) | 2800 | 2600 |
| Paino (kg) | 1500 | 1400 |
Mitä eroa on KYN28-40.5:n ja KYN61-40.5:n välillä?
KYN61-40.5:KYN61-40.5 kojeisto on kooltaan suurempi, jolle on ominaista pääasiassa suuri virta ja korkeat parametrit. Se on suunniteltu erityisesti 40,5 kV jännitetasoille. Siinä on lattialle asennettu (veto) kuorma-autorakenne ja se on suunniteltu kuljettamaan suuria virtoja ja suurta katkaisukapasiteettia. Se toimii ydinjakelulaitteena suurille, kriittisille tehosolmuille.
KYN28-40.5: KYN28-40.5-sarjan 33KV-keskijännitekojeistolla on kompaktimpi rakenne ja sitä käytetään laajemmin. Siinä on ikoninen KYN28-sarjan keskelle asennettu vetotrukkirakenne, kompakti ja joustava. Se on yleinen valinta perinteisille jakeluskenaarioille.
| Tuote | KYN61-40.5 | KYN28-40.5 |
| Katkaisijatrukkityyppi | Lattialle asennettu: Isompi ja raskaampi kuorma-auto, sijoitettu lattiakiskoille paneelin alaosassa | Keskiasennettava: Kompakti trukki asennettu paneelin keskikorkeudelle, helpompi käyttää |
| Mitat ja paino | Suuremmat mitat ja paino. Tyypilliset mitat: 1400mm(L), 2800mm(S).Oma paino noin 1500kg | Pienempi Jotkut tiedot osoittavat syvyyden jopa 2800 mm; hieman kevyempi kuin KYN61 |
| Nimellisvirran alue | Leveämpi, tyypillisesti 630A - 4000A | Kapeampi, tyypillisesti 630A - 3150A (mutta voidaan mukauttaa jopa 4000A) |
| Murto/kestokyky | Korkeampi, tyypillisesti 25 kA - 40 kA, huippukestävyysvirta jopa 100 kA | Suhteellisen alhaisempi, tyypillisesti 20 kA - 31,5 kA |
| Sovelluksen laajuus | Erikoistunut, käytetään usein kriittisissä asemissa, kuten tuloliittimissä tai linja-autoliittimissä suurissa teollisuuslaitoksissa, voimalaitoksissa ja sähköasemissa | Yleisempi valtavirtalaite 10kV ja 35kV jakeluverkkoihin |
| Tyypillisiä skenaarion ominaisuuksia | Soveltuu sovelluksiin, jotka vaativat suurta virtaa ja suurta katkaisukykyä | Soveltuu perinteisiin jakeluskenaarioihin, joissa vaaditaan enemmän tiiviyttä, joustavuutta ja taloudellisuutta |

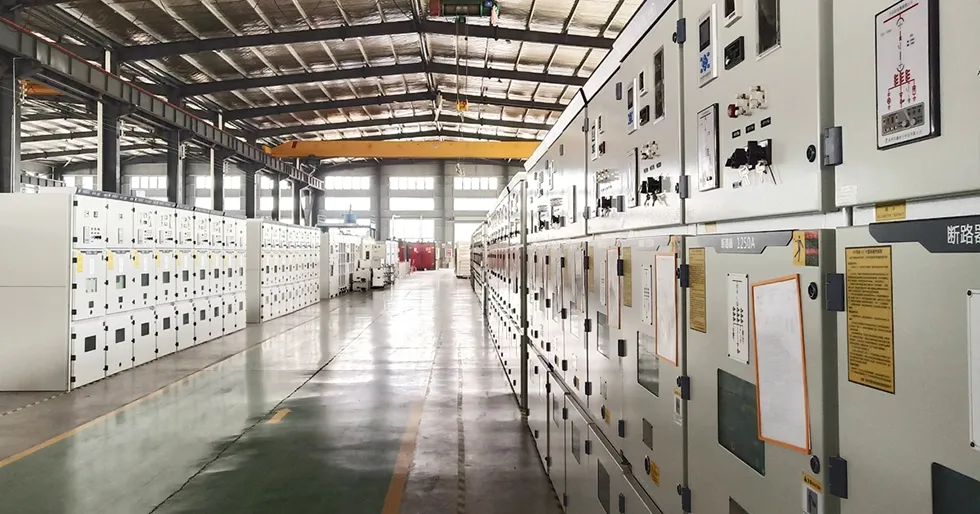

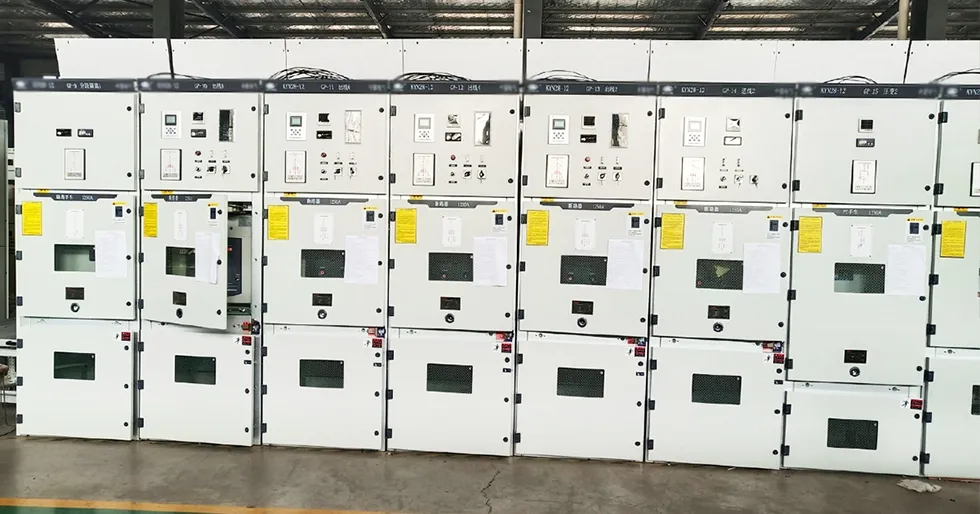

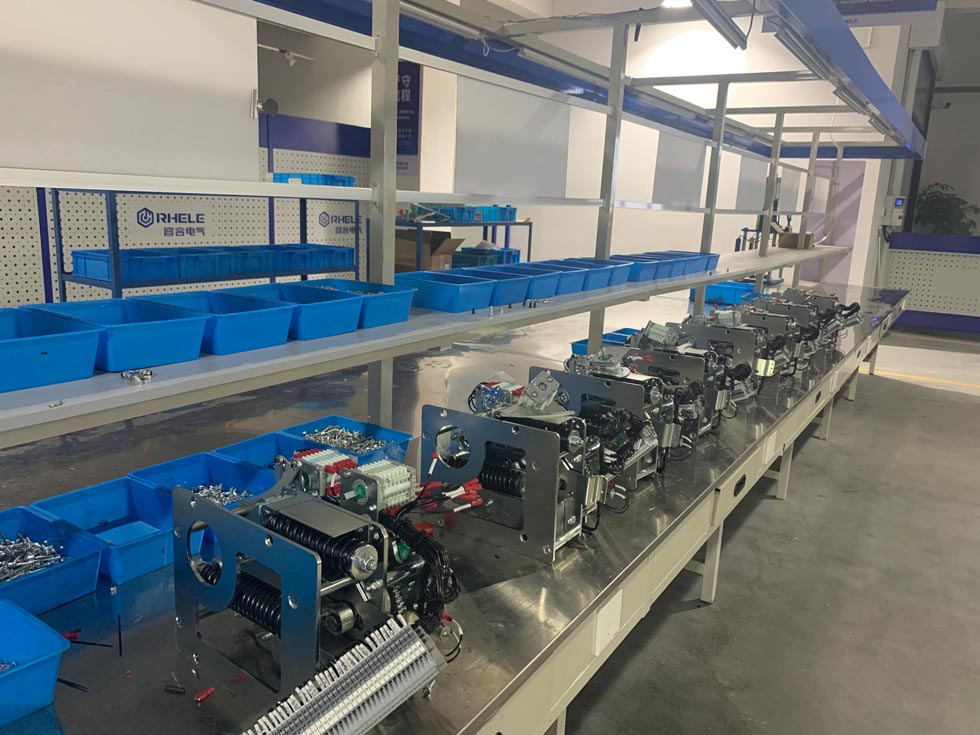

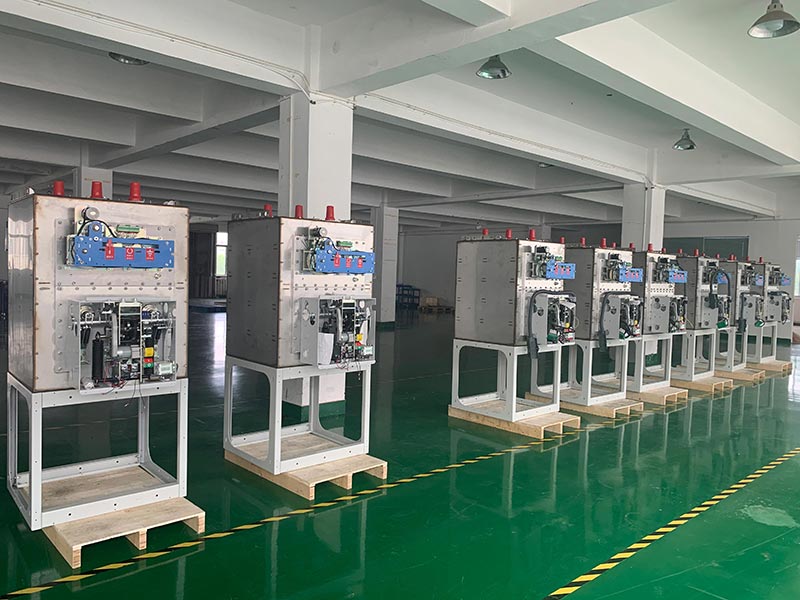

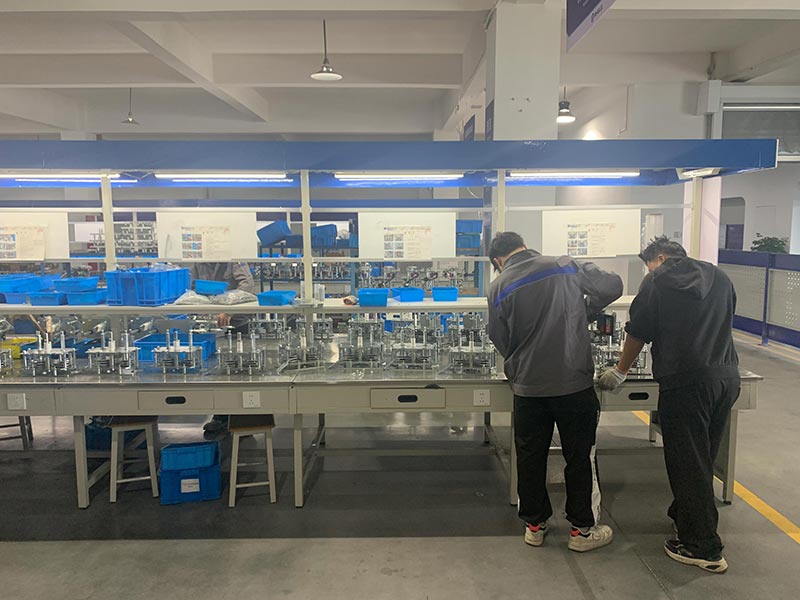

Tehtaamme

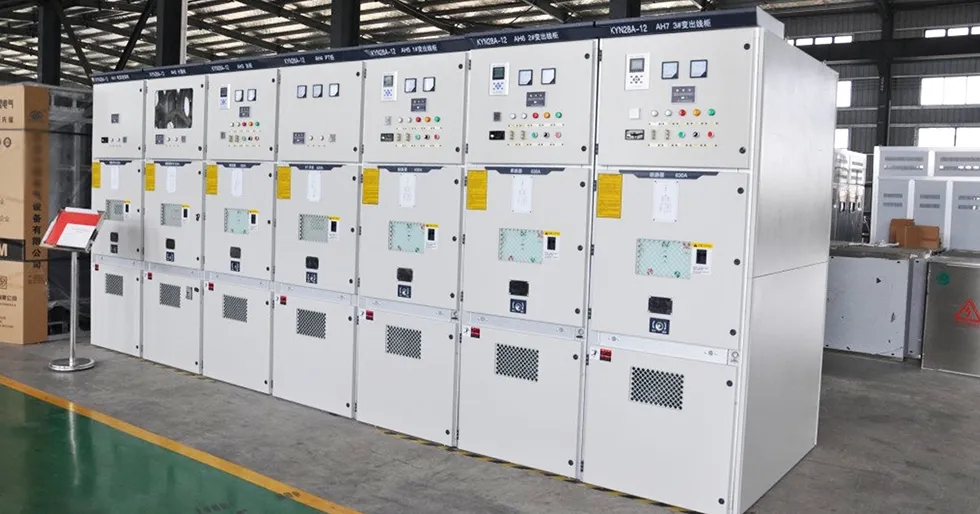

Tuotenäyttelyt
