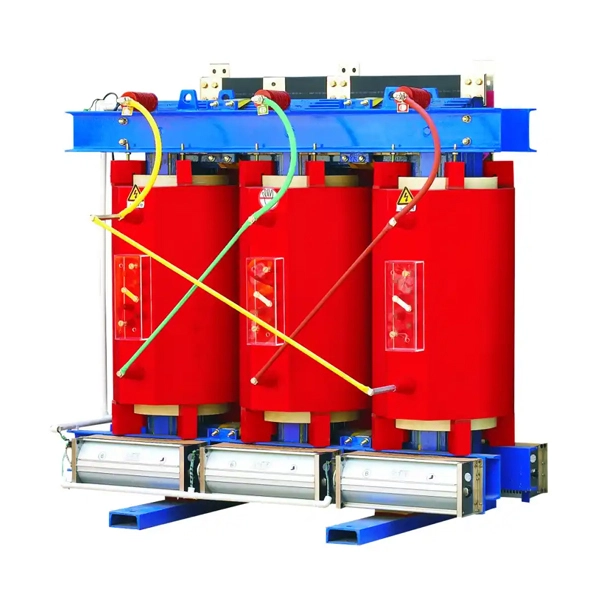

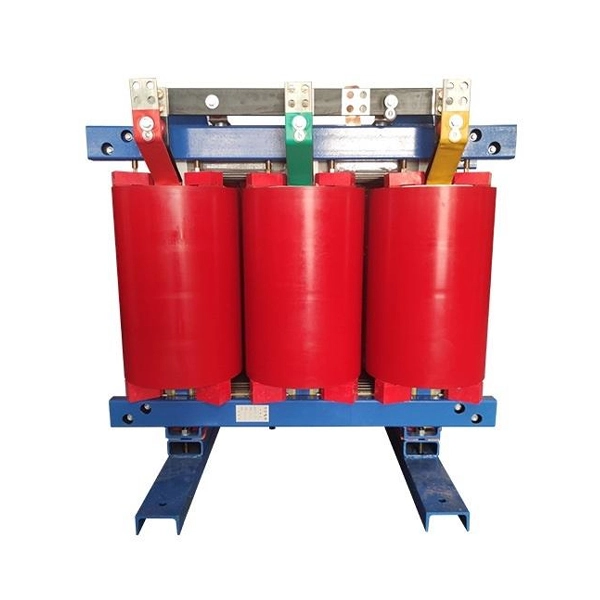

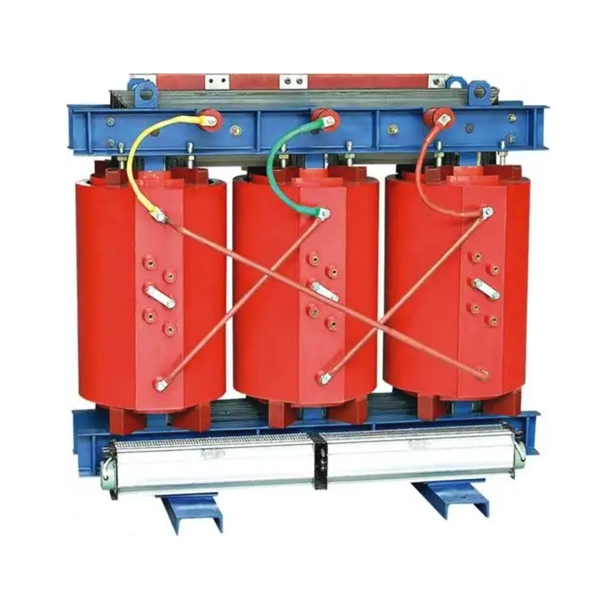

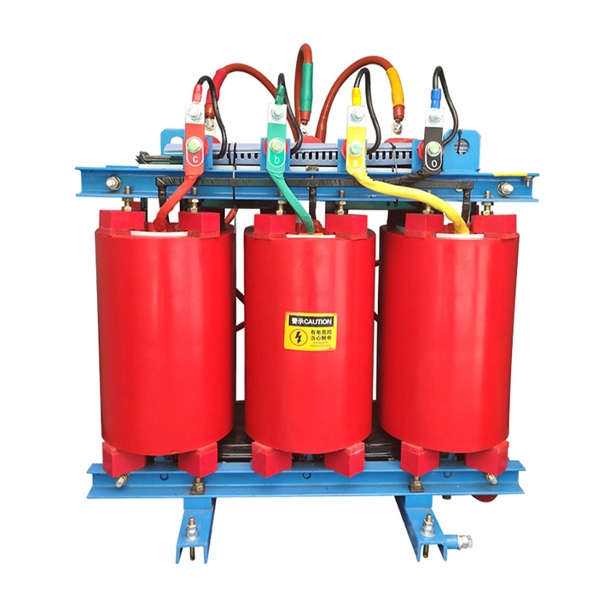

36KV kuivatyyppinen tehomuuntaja

Monien vuosien ajan suurena muuntajien viejänä ja valmistajana Kiinassa Cotenele on tarjonnut luotettavaa ja vakaata36KV kuivatyyppinen tehomuuntajaasiakkaille Afrikan, Euroopan ja Lähi-idän kaltaisilla mailla ja alueilla, ja se on saanut asiakkailta yksimielistä kiitosta. Cotenele 36kV sarjan kuivatehomuuntajilla on ominaisuudetalhainen häviö, alhainen melu, salamansuoja, korkea oikosulkusuojaus ja kaunis ulkonäkö. Tuotteessa on edistyneet kokoonpano- ja valmistusprosessit, luotettava ja erinomainen tarvikkeiden laatu. Siinä on neljä kaukosäädintoimintoa:etäviestintä, etätestaus, kaukosäätö ja kauko-ohjaus. Tietokoneen kauko-ohjauksen avulla voidaan saavuttaa voimalaitoksen etävalvonta ilman paikan päällä tapahtuvaa toimistotyötä. Kaikki Cotenele 36KV -sarjan kuivatyyppiset tehomuuntajat täyttävät kansainväliset ja kansalliset standardit, kutenGB/T 1094.1-2013, GB/T 1094.11-2007, GB/T 10228-2015, IEC60076-1:2011, IEC60076-11:2018jne.

36KV Dry-Type Power-muuntajien käyttöolosuhteet

Tärkeimmät tekniset parametrit

SC(B)10-sarjan 36 kV kuivamuuntajan tekniset parametrit (35/0,4 kV)

SC(B)10-sarjan 36kV kuivamuuntajan tekniset parametrit (35/10kV)

SC(B)11-sarjan 36kV kuivamuuntajan tekniset parametrit

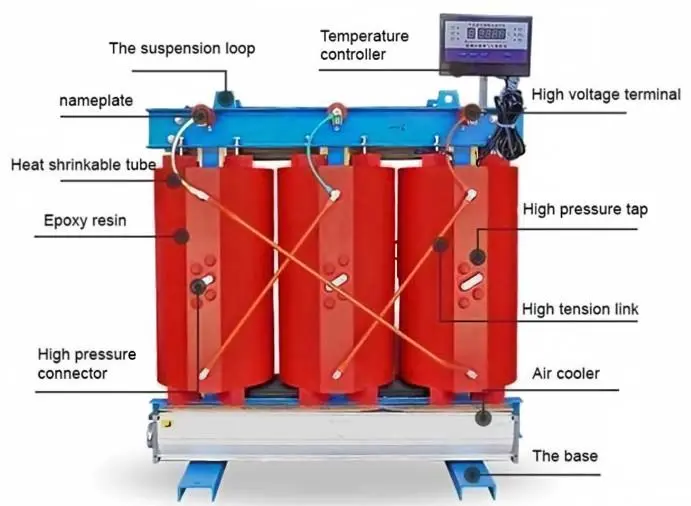

Sisäinen rakenne 36kV sarjan kuivatehomuuntajille

35 kV:n kuivamuuntaja koostuu pääasiassa seuraavista komponenteista:

1. Ydin

Valmistettu korkealaatuisista, erittäin läpäisevistä rakeisista kylmävalssatuista piiteräslevyistä, jotka on koottu 45° täysjyrsijäporrastettuna. Ytimen pinta on kapseloitu epoksihartsilla hajavuon vähentämiseksi, magneettipiirin jakautumisen parantamiseksi ja sydämen kohinaa, tyhjäkäyntihäviötä ja tyhjäkäyntivirtaa alentamiseksi.

2. Korkeajännitekäämitys

Korkeajännitekäämitys käyttää ositettua kerros- tai monikerroksista sylinterimäistä rakennetta, joka vähentää merkittävästi kerrosten välistä jännitettä. Se ontyhjiövalettu täytetyllä epoksihartsillaminimoimaan osittaiset purkaukset ja parantamaan sähköistä suorituskykyä. Kerrosten välissä käytetään DMD-epoksiprepregiä, ja pinnalle levitetään lasikuituverkkokangasta mekaanisen lujuuden ja oikosulkukestävyyden parantamiseksi.

3. Pienjännitekäämitys

Pienjännitekäämissä käytetään foliokäämirakennetta, jossa on aksiaaliset jäähdytyskanavat lämmönpoiston parantamiseksi. Päät on kapseloitu epoksihartsilla ja täysin kovetettu muodostaen kiinteän kokoonpanon.

4. Eristysjärjestelmä

Pääeristeenä käytetään epoksihartsia tai muita hartsiyhdisteitä. Käämit valetaan tyhjiössä ja kovettuessaan ne muodostavat vankan monoliittisen rakenteen.

5. Jäähdytys ja lämpötilan valvonta

Varustettu jäähdytyslaitteilla (luonnollinen ilmajäähdytys tai pakotettu ilmajäähdytys) ja lämpötila-antureilla, ja se voidaan varustaa kattavalla lämpötilan tunnistus- ja suojajärjestelmällä.

6. Muut komponentit

Suurjänniteholkkien ulostulot, nostokorvakkeet, ylä- ja alakiristyskehykset, pienjänniteliittimet, tyyppikilpi, kierreliittimet jne.

36kV sarjan kuivatyyppisten tehomuuntajien tuoteominaisuudet

1. Paloturvallinen ja paloa hidastava:Epoksihartsi on luonnostaan ​​palamatonta eikä tue tulta; ei räjähdysvaaraa.

2. Ympäristöystävällinen:Öljyä ei käytetä, joten öljyn saastumisvaaraa ei ole.

3. Korkea mekaaninen lujuus:Hartsivaletut käämit ovat kestäviä ja tarjoavat vahvan oikosulkukestävyyden.

4. Erinomainen sähköinen suorituskyky:Matalat osapurkaustasot ja korkeat impulssien kestotasot (salama ja kytkentä).

5. Pienet häviöt ja alhainen melu:Laadukas piiteräs ja kehittynyt ytimien pinoaminen vähentävät tyhjäkäyntihäviöitä ja kuultavissa olevaa melua.

6. Hyvä ylikuormituskyky:Luokan F tai H eristys tarjoaa korkean lämmönkestävyyden ja mahdollistaa merkittävän ylikuormituksen.

7. Kosteutta ja pölyä hylkivä:Käämipinta on päällystetty korroosionestolakalla, mikä varmistaa vakaan toiminnan pölyisissä tai kosteissa ympäristöissä.

8. Helppo huolto:Ei öljynkäsittelyä; pitkäaikaisen seisokin jälkeen tarvitaan vain yksinkertainen kuivauskäsittely. Pohjimmiltaan huoltovapaa.

9. Kompakti ja kevyt:Pieni jalanjälki ja pienemmät asennuskustannukset.

10. Älykäs lämpötilan säätö:Valinnainen älykäs lämpötilanvalvontajärjestelmä, joka tunnistaa ja näyttää automaattisesti käämien lämpötilat, käynnistää/pysäyttää jäähdytyspuhaltimet ja antaa hälytys- ja laukaisusignaaleja.

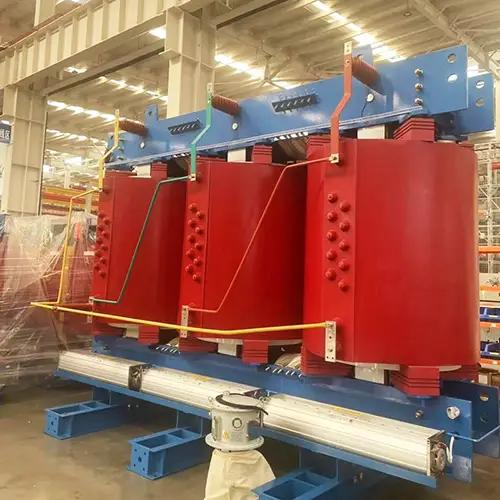

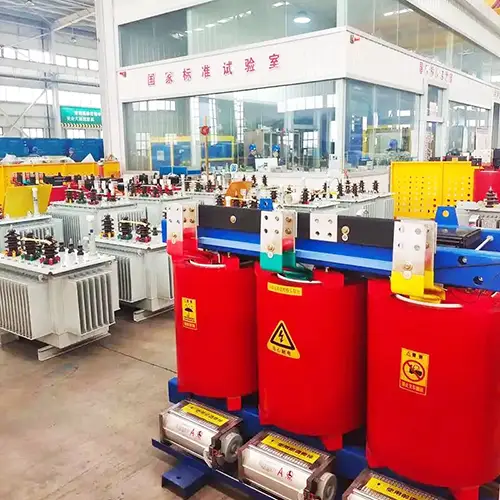

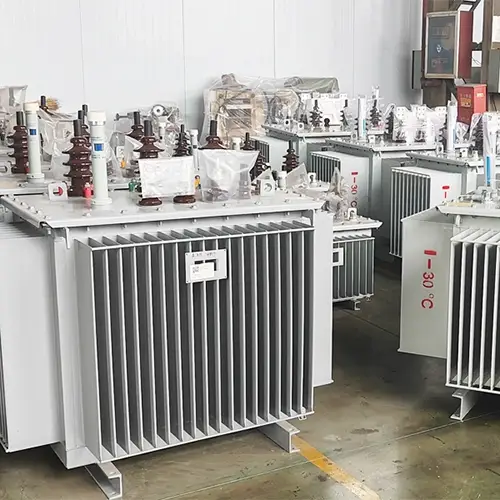

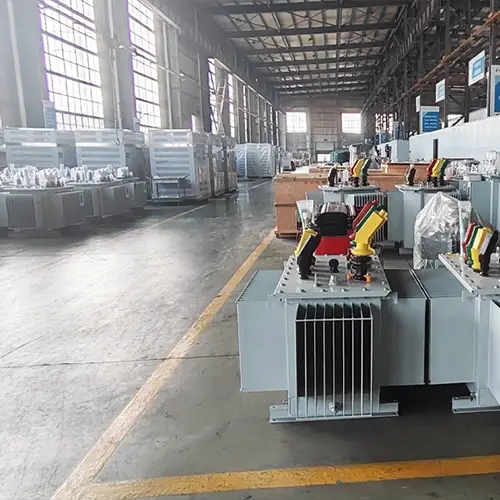

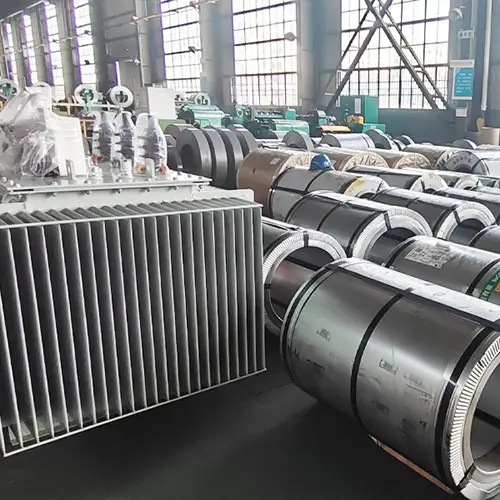

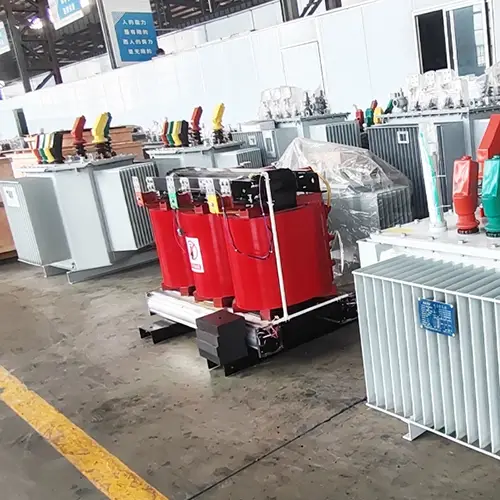

Workshop Show

FAQ (usein kysytyt kysymykset)

Kysymys 1: Mikä on suurin käytettävissä oleva kapasiteetti 36kV-sarjan kuivatyyppisille muuntajillesi?

V: Kansallisen standardin GB/T 10228 mukaan 36 kV kuivatyyppisten muuntajien perinteinen kapasiteettialue on 30-2500 kVA. GB/T 10228:n uusin versio on kuitenkin laajentanut tämän alueen 25 000 kVA:een. Suurempi kapasiteetti voidaan myös räätälöidä käyttäjien erityistarpeiden mukaan.

Q2: Voidaanko 36kV-sarjan kuivatyyppiset muuntajasi asentaa ulos?

V: Kyllä, ulkoversioita on saatavana. Asianmukainen suojaustaso on kuitenkin valittava. Tyypillisesti IP00 on koteloimaton (sisäkäyttö), IP20 suojaa yli 12 mm:n kiinteiltä esineiltä ja IP23 suojaa sateelta ja lumelta. Ulkoasennukseen suositellaan IP23 tai korkeampaa suojakoteloa.

Q3: Miten 36kV-sarjan kuivamuuntajasi jäähdytetään ja kuinka paljon ilmajäähdytys voi lisätä niiden tehoa?

V: Jäähdytysmenetelmät voidaan jakaaluonnollinen ilmajäähdytys (AN)japakotettu ilmajäähdytys (AF). Luonnollisissa ilmajäähdytysolosuhteissa muuntaja voi toimia jatkuvasti nimellistehollaan. Pakotettu ilmajäähdytys voi lisätä tehoa jopa 50 % ja sopii ajoittaiseen ylikuormitukseen.

Q4: Miten Cotenele 36kV -sarjan kuivamuuntajien energiatehokkuustasot luokitellaan?

V: Kansallisen standardin GB 20052-2024 "Tehomuuntajien vähimmäisarvot ja energiatehokkuusluokat" mukaan 36kV-sarjan kuivatyyppiset muuntajamme on jaettu kolmeen energiatehokkuusluokkaan:Luokka I, Grade II ja Grade III. Luokka I on korkein taso pienimmällä häviöllä. Korkeamman energiatehokkuustason valitseminen voi merkittävästi vähentää pitkän aikavälin käyttökustannuksia.

Kysymys 5: Mitkä ovat tärkeimmät erot 36 kV kuivatyyppisen muuntajan ja 10 kV kuivatyyppisen muuntajan välillä?

V: Suurin ero on jännitetasossa. 36kV muuntajan korkeajännite on 36kV, joka voidaan syöttää suoraan 36kV sähköverkosta, jolloin eliminoidaan 10kV sähköaseman väliyhteys ja pienennetään järjestelmän investointi- ja ylläpitokustannuksia. Lisäksi 36kV-taso vaatii suurempaa eristyslujuutta, suurempia sähkövälytyksiä ja pidempiä ryömintäetäisyyksiä, mikä lisää suunnittelu- ja valmistuskustannuksia. 10 kV kuivatyyppistä muuntajaa käytetään yleisemmin perinteisissä jakelujärjestelmissä.

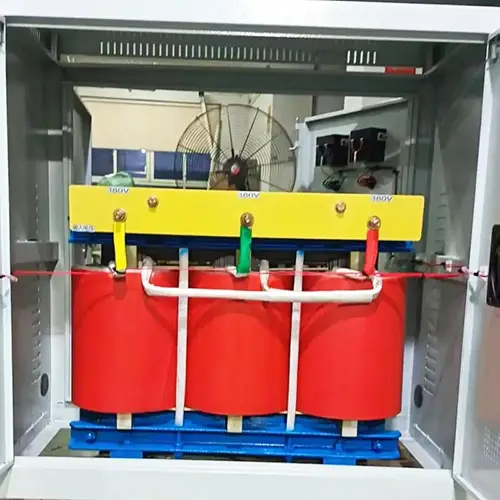

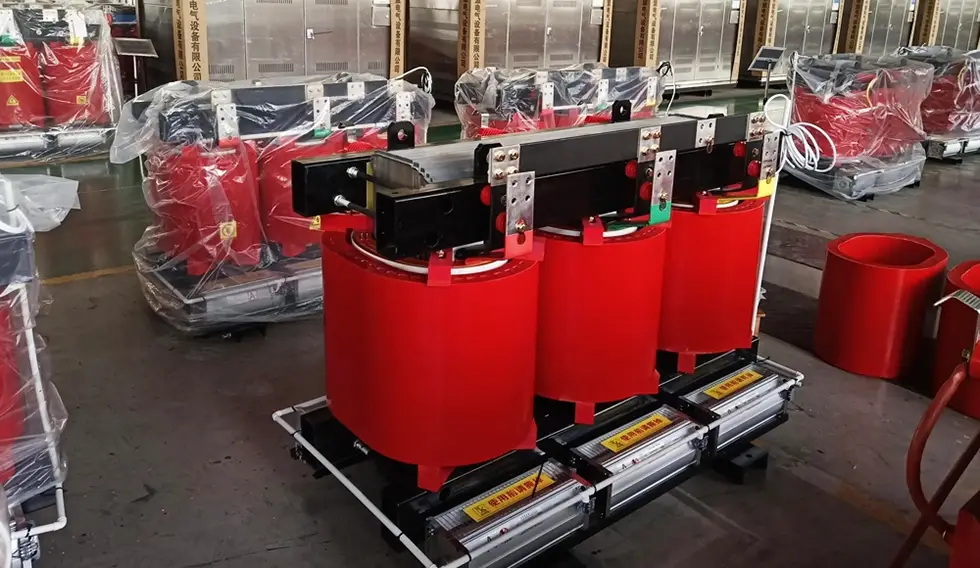

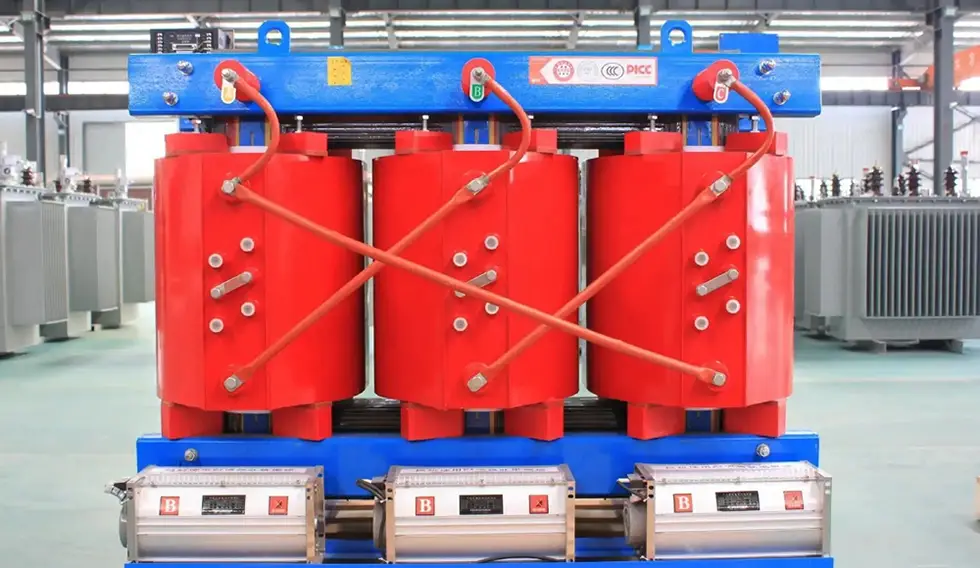

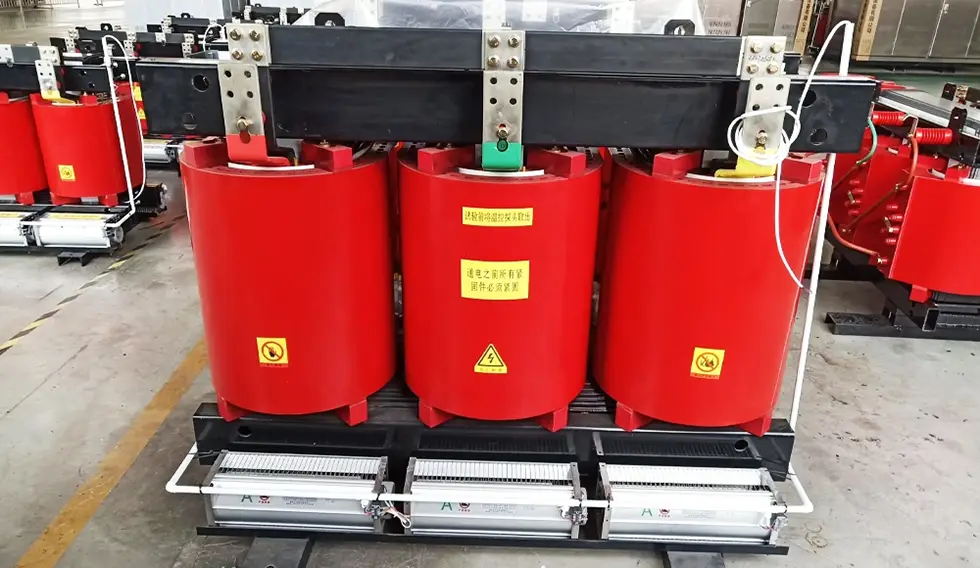

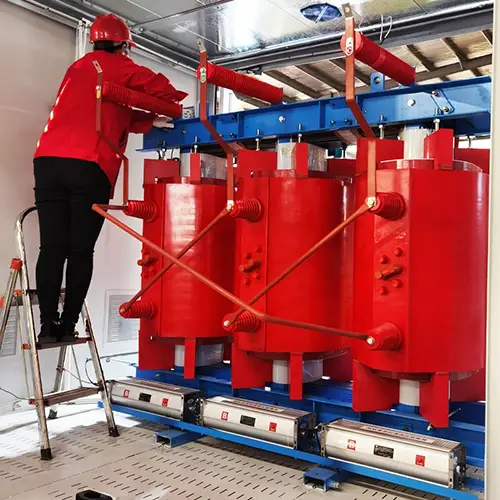

Tuotenäyttely
