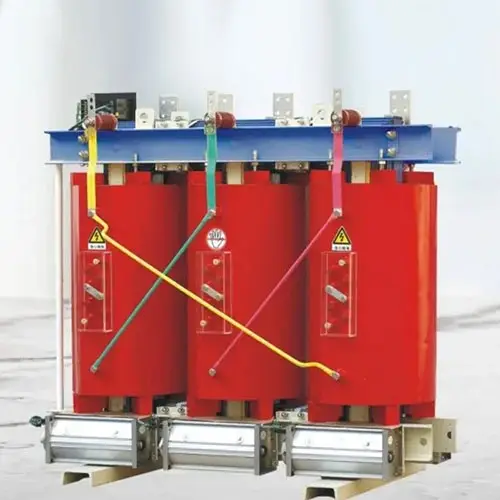

20KV kuivatyyppinen sähköinen jakelumuuntaja

20KV kuivatyyppinen sähkönjakelumuuntaja

Cotenele on suuri valmistaja ja viejä20KV kuivatyyppinen sähkönjakelumuuntajaKiinasta. 20KV kuivatyyppisillä muuntajillamme on ominaisuuksiapidempi virtalähteen säde, pienempi jännitehäviö, pienemmät linjahäviöt ja vähemmän ei-rautametallien kulutusta. Näitä 20 kV:n kuivatyyppisiä muuntajia käytetään yhä enemmän korkeissa rakennuksissa, kaupallisissa keskuksissa, petrokemian tehtaissa, kaivoksissa, voimalaitoksissa, lentokentillä ja monissa muissa paikoissa.

The20KV kuivatyyppinen sähkönjakelumuuntajajoka Cotenele-yhtiön valmistama on tärkeä laite 20kV sähkönjakelujärjestelmässä. Sen jännitetaso on 10kV ja 35kV välillä. Se kompensoi 10 kV:n sähkönjakelulinjojen puutteita ja on Kiinan ja useiden maakuntien State Grid Corporationin tärkein suosittelema sähkönjakelutuote. 20 kV:n kuivamuuntajassa käytetään pääasiassa kiinteitä eristemateriaaleja ja ilmajäähdytysjärjestelmää. Onerinomainen turvallisuussuorituskyky, hyvä ympäristöystävällisyys, alhaiset huoltovaatimukset, ja se on yhä suositumpi nykyaikaisissa sähkönjakelujärjestelmissä. Toisin kuin öljyllä upotetuissa muuntajissa, kuivatyyppisissä muuntajissa ei ole ongelmia, kuten öljyvuoto, paloriskit ja ympäristön saastuminen. 20KV Dry-tyyppiset muuntajamme ovat asiaankuuluvien kansainvälisten standardien mukaisiaIEC 60076-11 ja IEEE C57.12.01.

Tärkeimmät tekniset parametrit

Käyttöolosuhteet

Normaalit huoltoehdot:

1. Korkeus: ≤1000m (vakiotyyppi)

2. Ympäristön lämpötila:

3. Maksimi: +40°C

4. Minimi: -25°C (ulkona kuiva-tyyppi); -5°C (kuiva sisätila)

5. Kuukauden enimmäiskeskiarvo: 30°C

6. Suurin vuosikeskiarvo: 20°C

7. Suhteellinen kosteus: Pitäisi olla alle 93 %; ei kondensaatiota patterin pinnoille

8. Virtalähde: Kolmivaiheisen jännitteen tulee olla suunnilleen symmetrinen; jännitteen aaltomuodon tulee olla suunnilleen sinimuotoinen

Erikoisehdot:

Yli 1000 metrin korkeuteen voidaan toimittaa korkeusmuunnettu (tasango) kuivatyyppinen muuntaja.

Mikä on 20 kV:n kuivamuuntaja?

A 20kV kuivamuuntajaon muuntaja, jonka ensiönimellisjännite on 20 kV ja jonka sydän ja käämit eivät ole upotettuja eristeöljyyn. Sen sijaan se luottaa siihenilman konvektio jäähdytystä varten- tästä syystä nimi "kuivatyyppi". Yksinkertaisesti sanottuna sydän ja kelat eivät ole öljytäytteisiä; ne ovat kiinteästi eristettyjä, tyypillisesti epoksihartsilla.

Sen toimintaperiaate perustuusähkömagneettinen induktio. Kun ensiökäämi (korkeajännite) syötetään vaihtovirralla, rautasydämeen syntyy vaihtomagneettivuo. Tämä vuo liittyy toisiokäämiin (pienjännite) ja indusoi siihen sähkömotorisen voiman (EMF). Valitsemalla sopiva ensiökäämin ja toisiokäämin kierrosten suhde, 20 kV:n tulojännite voidaan alentaa (tai lisätä) haluttuun lähtöjännitteeseen, kuten 0,4 kV, 10 kV tai muuhun jännitetasoon.

Sisäinen rakenne koostuu pääasiassa seuraavista osista:

1. Ydin:valmistettu kylmävalssatuista, raesuuntautuneista sähköteräslaminoinneista, joissa on 45° täysjyrsijäliitokset häviöiden vähentämiseksi. Ydin on kiinnitetty reiättömällä nauhalla ja jäykillä vetolevymekanismeilla, ja sen pinta on usein päällystetty erikoishartsilla kosteuden ja ruosteen suojaamiseksi.

2. Käämit:Pienjännitekäämitys (LV) kääritään täysleveällä kuparikalvolla erityisellä kelauskoneella käyttäen kahta aksiaalista jäähdytyskanavaa kolonnia kohti. Korkeajännitekäämissä (HV) käytetään ositettua kerrosrakennetta, jossa on yksi aksiaalinen jäähdytyskanava. Molemmissa käämeissä on kennotyyppiset jäähdytyskanavat standardoiduilla metallikanavalevyillä hyvän lämmönpoiston takaamiseksi.

3. Eristysjärjestelmä:eristyssylinteri asetetaan HV- ja LV-käämien väliin sähköisen välyksen aikaansaamiseksi. Koko kelakokoonpano ontyhjiövalettu epoksihartsilla, muodostaen tiiviin, tyhjiöttömän kiinteän rakenteen, joka tarjoaa korkean mekaanisen lujuuden, erinomaisen sähköeristyksen ja erinomaisen kosteudenkestävyyden.

4. Lämmönsäätöjärjestelmä:upotetut lämpötila-anturit (yleensä sijoitettu LV-käämien yläosaan) valvovat jatkuvasti käämien lämpötiloja. Järjestelmä tarjoaa automaattisen peräkkäisen (syklisen) näytön kunkin vaiheen lämpötilasta hälytys- ja laukaisukoskettimilla ylilämpötilan suojaamiseksi.

Tuotteen ominaisuudet

20 kV kuivatyyppisellä muuntajalla on seuraavat merkittävät ominaisuudet:

1. "Three Lows & Three Highs":pienet häviöt, alhainen melu, alhainen osittainen purkaus; korkea mekaaninen lujuus, korkea sähköinen lujuus ja korkea lämmönkestävyys.

2. Turvallinen ja ympäristöystävällinen:palonkestävä, räjähdyssuojattu, saastumaton; voidaan asentaa suoraan kuormakeskuksiin.

3. Vahva oikosulkukestävyys:epoksivalurungossa on tiivis rakenne, joka kestää oikosulkujen sähködynaamisia voimia vaurioittamatta.

4. Matala osapurkaustaso:voidaan ohjata alle 10 pC (jotkut premium-tuotteet saavuttavat alle 5 pC).

5. Erinomainen kosteudenkestävyys:voi toimia normaalisti 100 % kosteudessa; esikuivausta ei tarvita sammutuksen jälkeen ennen uudelleensyöttöä.

6. Suuri ylikuormituskyky:voi toimia jatkuvasti 120 %:n kuormalla ilman pakotettua ilmajäähdytystä; pakotetulla ilmajäähdytyksellä (AF) se kestää 150 % nimelliskuormituksen.

7. Huoltovapaa:pienet häviöt ja taloudellinen toiminta; käytännössä huoltovapaa.

8. Kompakti ja kevyt:pieni jalanjälki ja alhaiset asennuskustannukset.

Tuoteluokitus 20kV kuivamuuntajalle

Tuotteen edut

1. Parannettu toimitusteho:pidempi lähetysetäisyys, minimoitu jännitteen lasku ja pienemmät linjahäviöt johtavat erinomaiseen tehon laatuun.

2. Huomattava energiatehokkuus:poikkeuksellisen pienet tyhjäkäynti- ja kuormitushäviöt, jotka täyttävät täysin uusimpien tiukkojen vaatimuksetGB20052-2024energiatehokkuusstandardi.

3. Joustava asennus:voidaan hajauttaa kuormakeskuksiin ilman öljyneristyskaivojen tai palomuurien tarvetta, mikä vähentää pääomasijoituksia.

4. Alhaiset käyttökustannukset:huoltovapaa suunnittelu johtaa alhaisiin kokonaiskäyttökustannuksiin.

5. Korkea luotettavuus:korkea mekaaninen lujuus, hyvä seisminen suorituskyky ja erinomainen salamaimpulssin kestokyky.

6. Vahva sopeutumiskyky:ei herkkä kosteudelle ja pölylle, sopii ankariin ympäristöihin, joissa on korkeat paloturvallisuusvaatimukset, vaihtelevat kuormat tai saastuneet/kosteat olosuhteet.

Sovellusskenaariot

20kV kuivatyyppisiä muuntajia käytetään laajalti:

1. Kaupunkiinfrastruktuuri:kaupunkiverkon päivitykset, korkeat rakennukset, liikekeskukset, kaupalliset kompleksit

2. Julkiset tilat:teatterit, sairaalat, hotellit, koulut

3. Kuljetus:tunnelit, metrot, rautatieasemat, satamat, lentokentät

4. Sähköntuotanto ja jakelu:voimalaitokset, maanalaiset sähköasemat, paketoidut sähköasemat, voimalaitokset

5. Teollisuuden alat:petrokemian, kaivosteollisuuden, tehdaspajat, CNC-koneet

6. Uusiutuva energia ja datakeskukset:tuuli, aurinkosähköprojektit, pilvilaskentakeskukset

7. Erikoispaikat:laboratoriot, kaupunkien sähköasemat tiheään asutuilla alueilla ja kaikki palo-/räjähdys-/kosteussuojausta vaativat kohteet

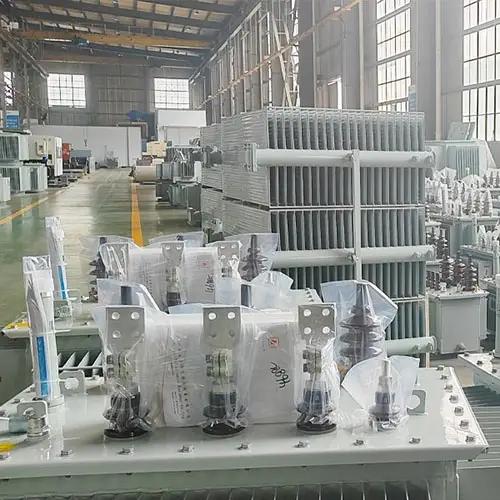

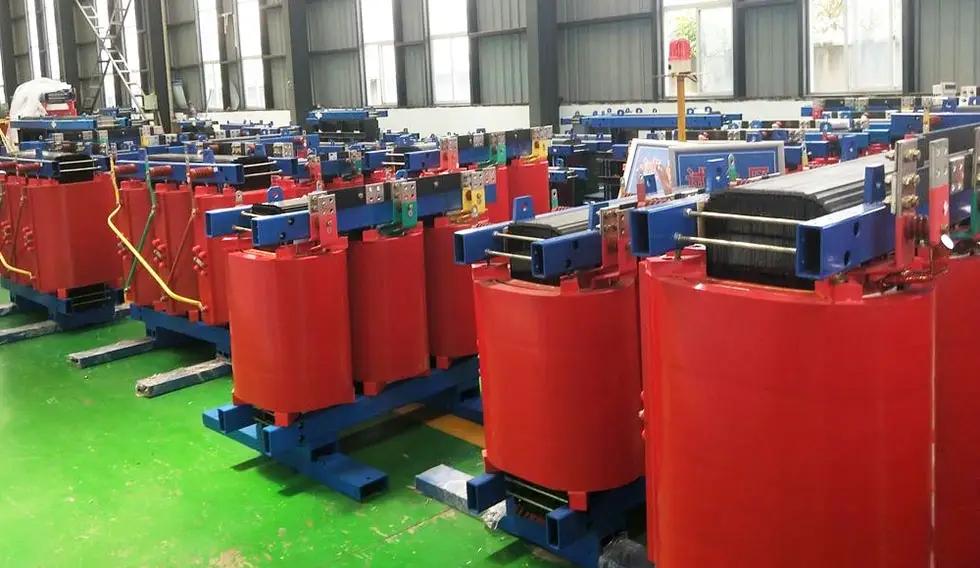

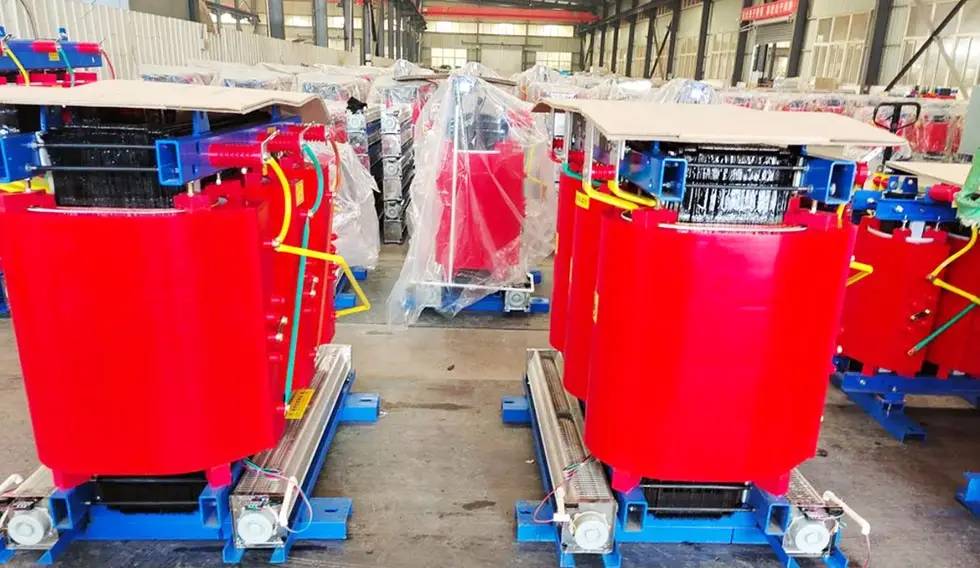

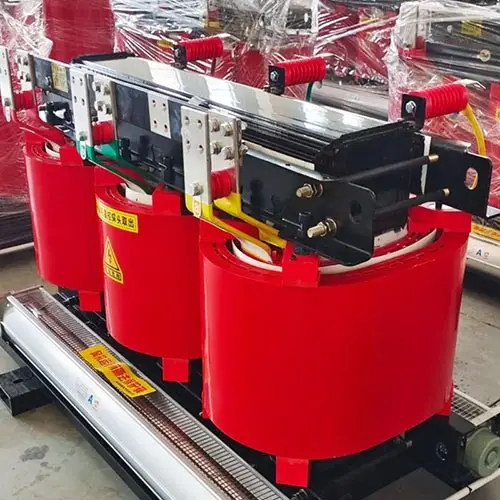

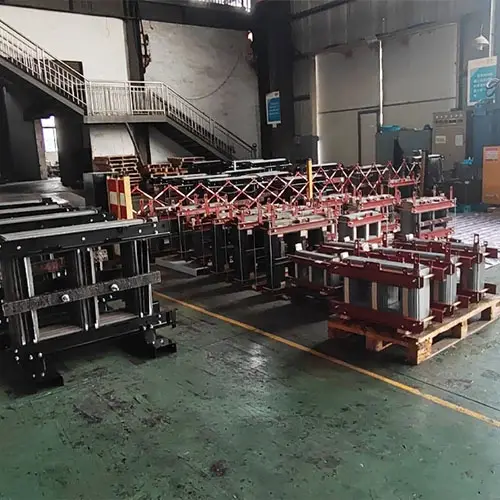

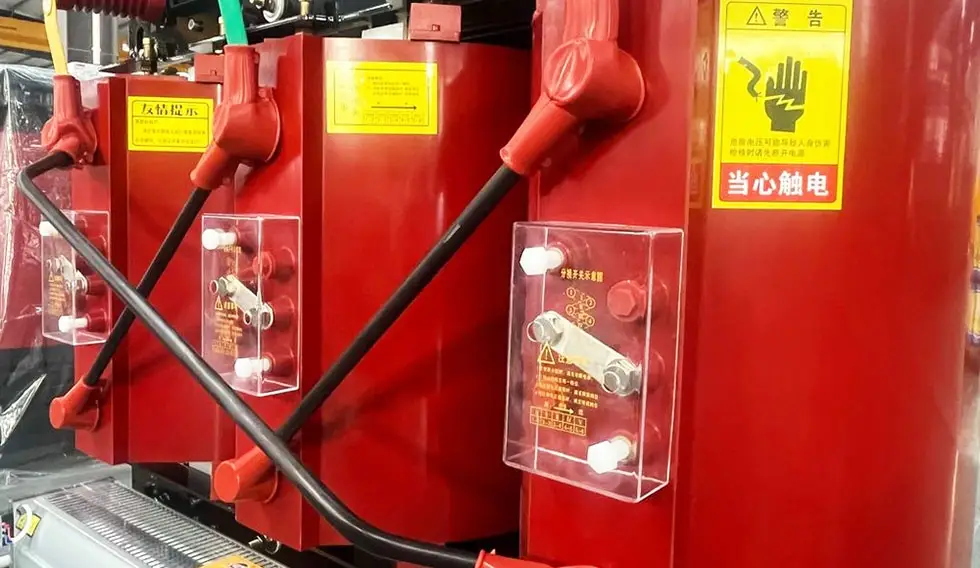

Workshop Show

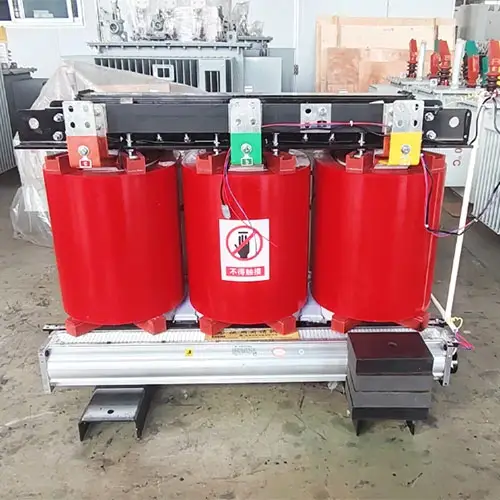

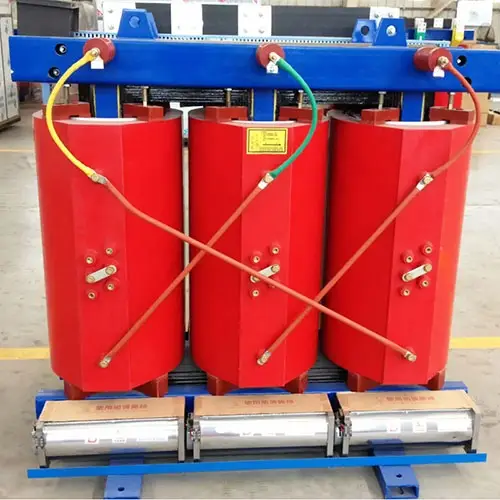

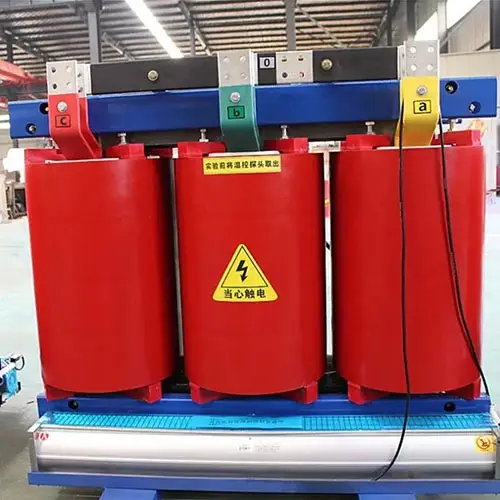

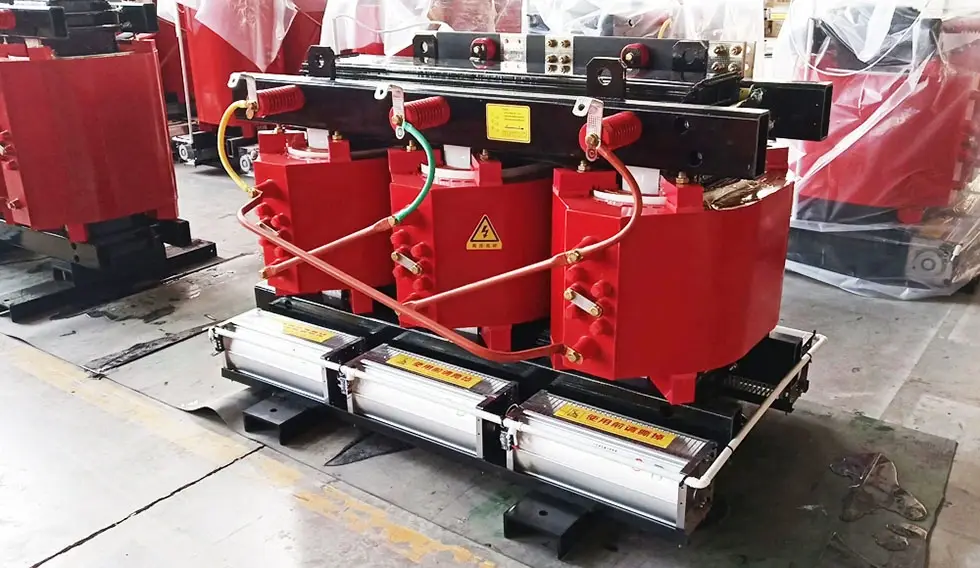

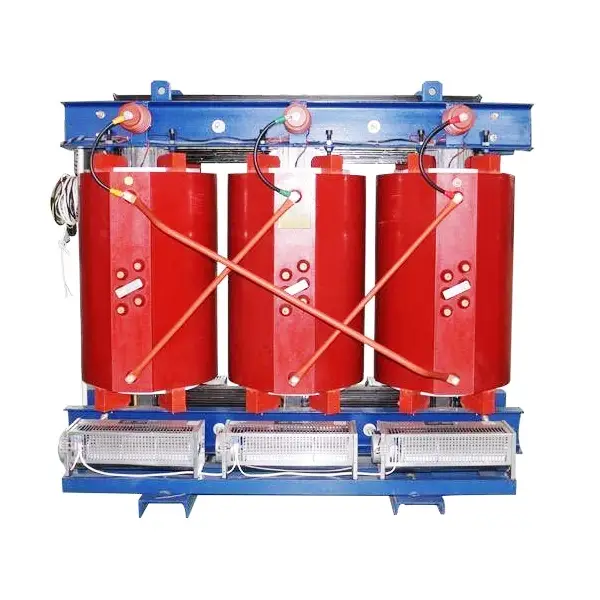

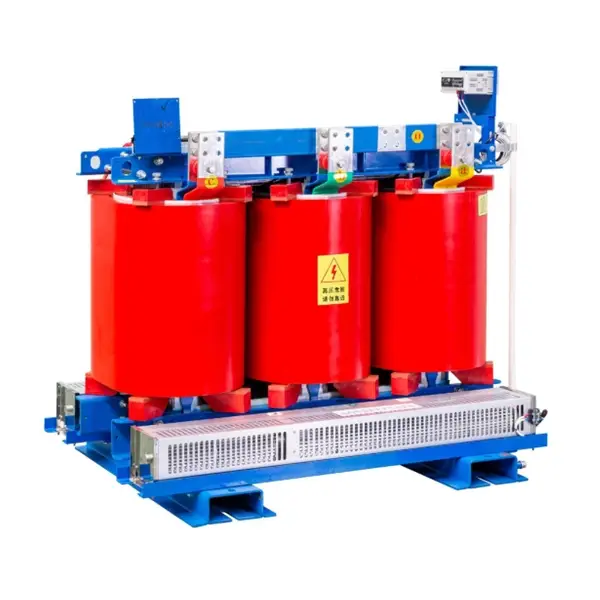

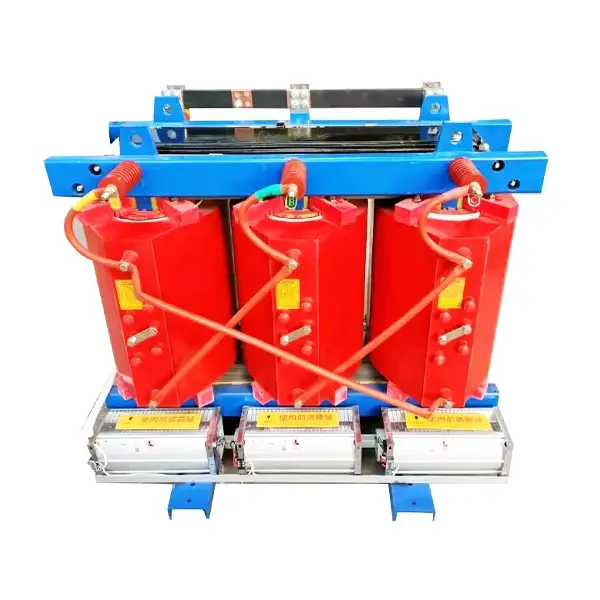

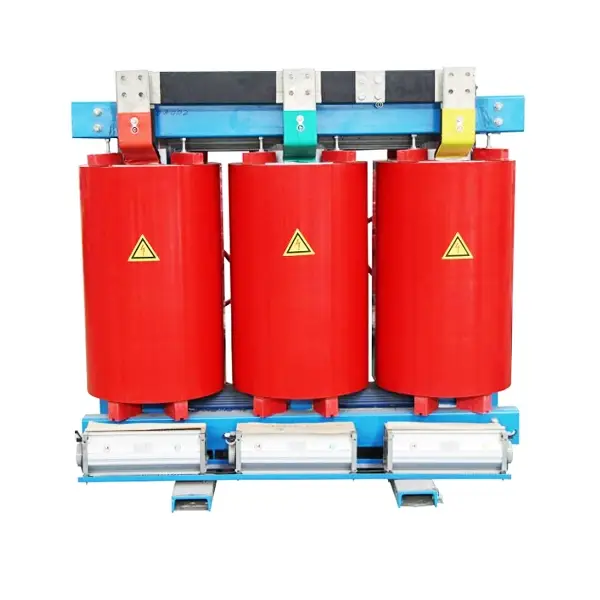

Tuotenäyttely
