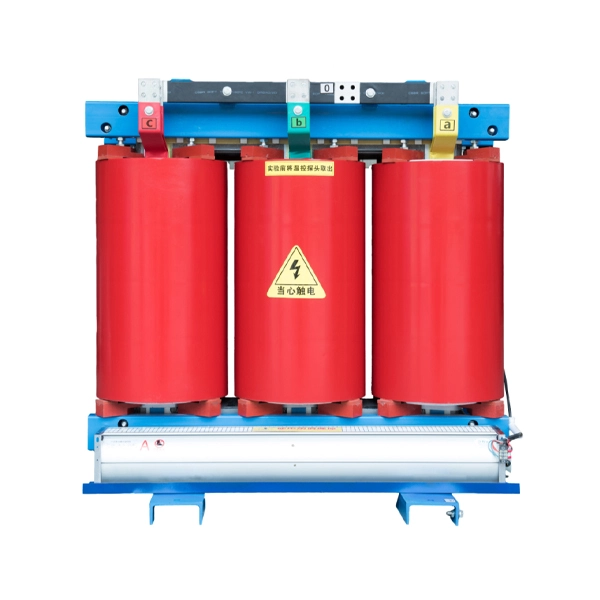

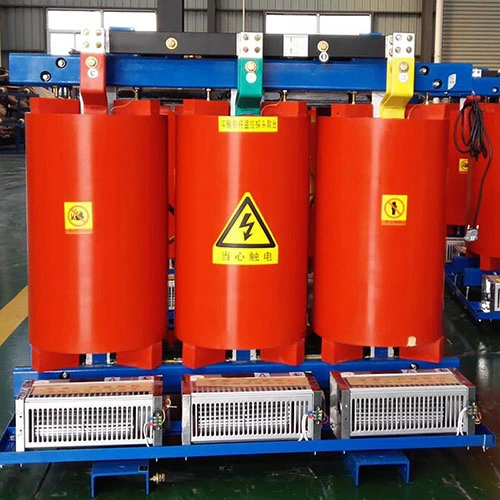

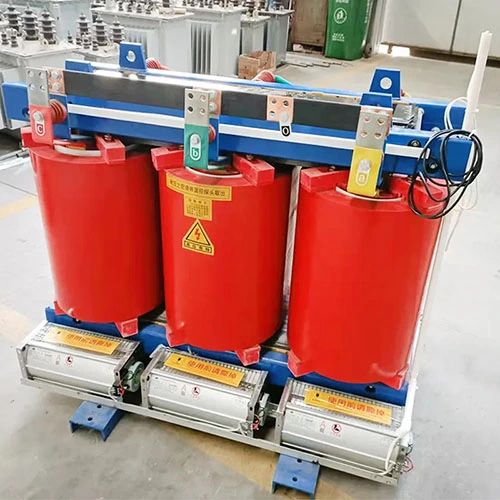

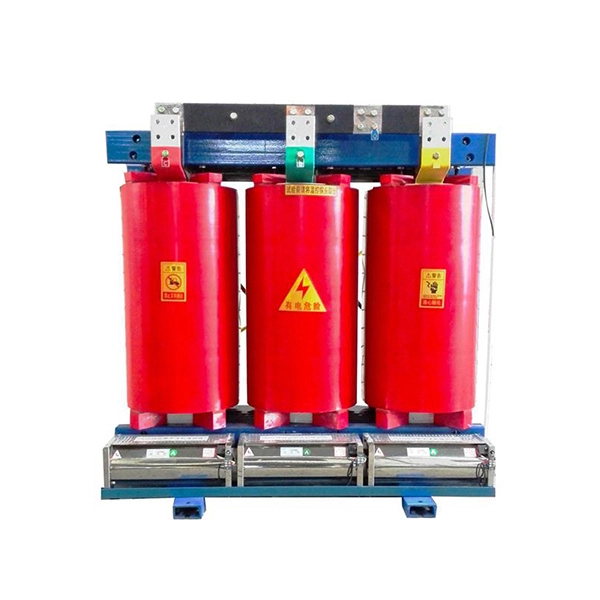

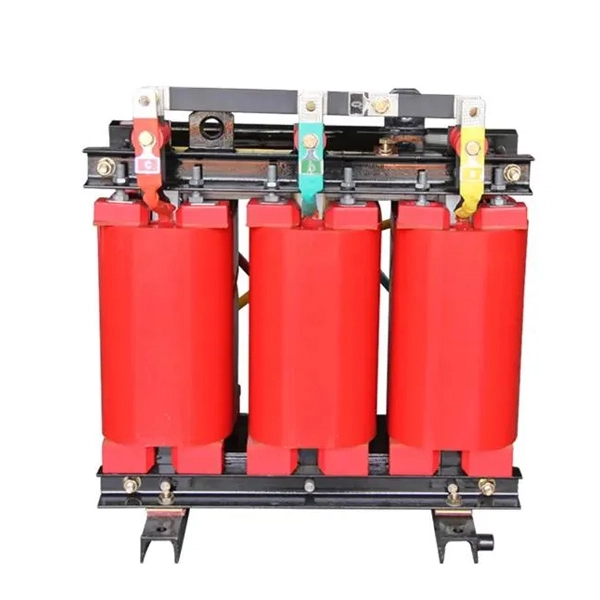

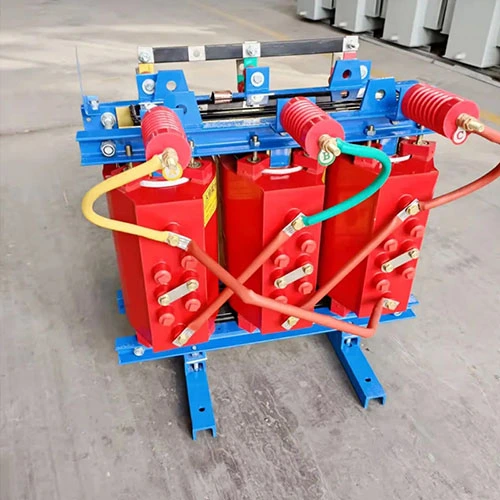

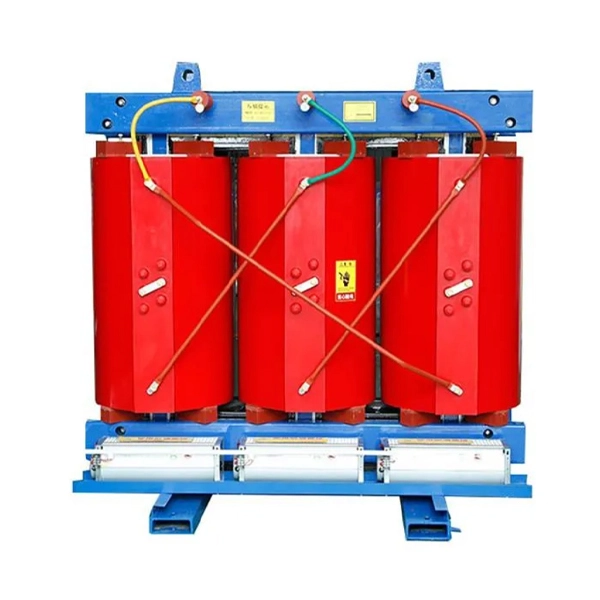

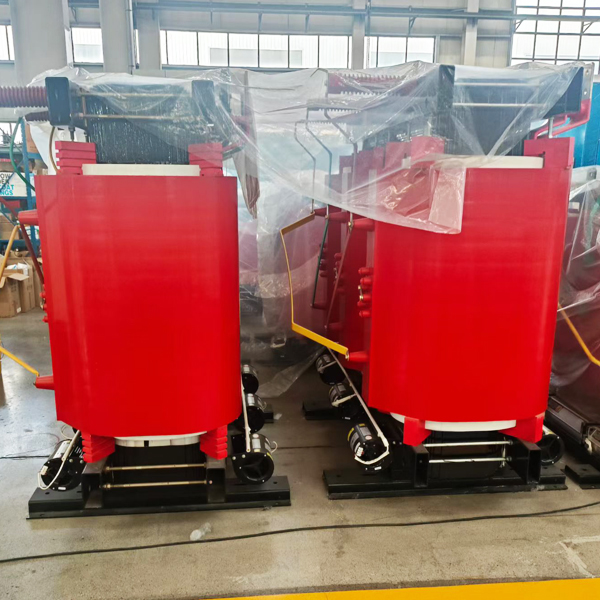

10KV sisäkäyttöinen kuivatyyppinen tehonjakomuuntaja

Cotenele on tunnettu muuntajavalmistaja Kiinassa. Meidän10KV sisäkäyttöinen kuivatyyppinen tehonjakomuuntajaon merkittäviä etuja mmpalonesto, palonkestävyys, räjähdyskestävyys, huoltovapaa toiminta, saasteeton suorituskyky ja kompakti rakenne. Täysin suljetuilla kapseloiduilla käämeillä ne voidaan asentaa suoraan kuormakeskukseen. Tieteellisesti järkevän suunnittelun ja edistyneiden valutekniikoiden ansiosta SC (B) -sarjan epoksihartsikuivamuuntajan ominaisuuksiaalhaiset osapurkaustasot, alhainen toimintamelu ja erinomainen lämmönpoistokyky. Pakotetussa ilmajäähdytyksessä ne voivat toimia jatkuvasti 125 %:lla nimelliskuormituksesta pitkiä aikoja. Jokainen yksikkö on varustettu älykkäällä lämpötilansäätimellä, joka tarjoaa vikahälytyksen, ylilämpötilavaroituksen, ylilämpötilalaukaisun ja mustan laatikon tallennustoiminnot. An:n kauttaRS485-sarjaliitäntä, kuivamuuntajamme voidaan liittää tietokoneeseen keskitettyä valvontaa ja ohjausta varten.

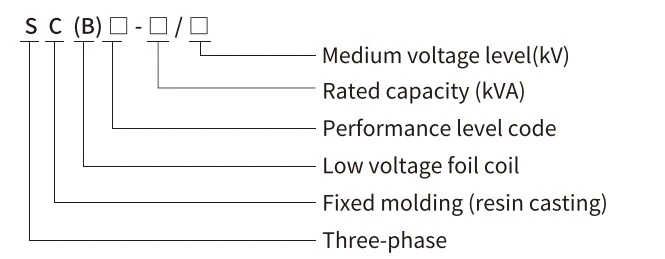

Malli ja merkitykset

Tärkeimmät tekniset parametrit

SCB11-30~2500/10kV muuntajan tekninen parametri

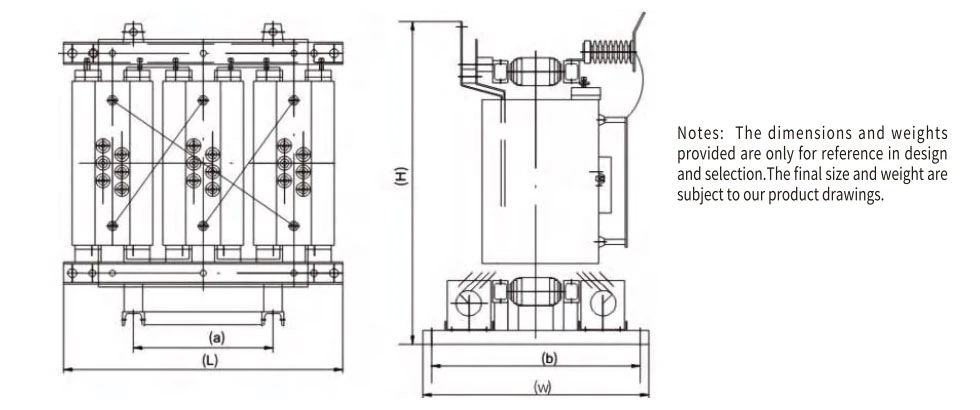

SCB11-30~2500/10kV muuntajan mitat

SCB12-30~2500/10kV muuntajan tekninen parametri

SCB12-30~2500/10kV muuntajan mitat

SCB13-30~2500/10kV muuntajan tekninen parametri

SCB13-30-2500/10kV muuntajan mitat

Sisäinen rakenne

Parhaan sähköisen suorituskyvyn, mekaanisen lujuuden ja lämmönhallinnan saavuttamiseksi kuivatyyppisen muuntajan sisäinen rakenne koostuu useista avainkomponenteista, jotka kaikki on suunniteltava huolellisesti.

1. Magneettinen ydin

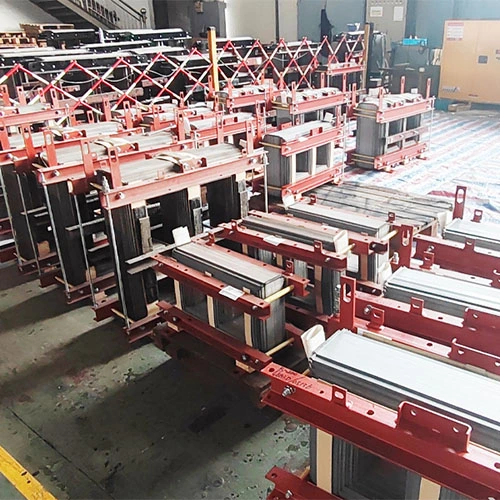

Kuivatyyppisen muuntajan magneettisydämen päämateriaali on yleensälaminoitu sähköteräs (piiteräs)tai muut ferromagneettiset materiaalit, jotka voivat vähentää pyörrevirran häviötä ja hystereesihäviötä. Magneettisydämen muoto voidaan tehdä suorakaiteen muotoiseksi, pyöreäksi tai elliptiseksi jne.

2. Käämit

Kuivamuuntajan käämit koostuvatensiö- ja toisiokäämit, joka on tyypillisesti valmistettu kupari- tai alumiinijohtimista. Vaikka kuparilla on parempi johtavuus kuin alumiinilla, jotkut asiakkaat valitsevat usein alumiinijohtimia käämeiksi säästääkseen kustannuksia.

3. Eristysjärjestelmä

Kuivamuuntajan eristysjärjestelmä tarjoaa sähköeristyksen ja mekaanisen tuen käämeille, sisältäen pääasiassa:

Epoksihartsikapselointi (valuhartsi):Käämit on täysin suljettu epoksihartsilla, mikä voi tarjota hyvän suojan kosteutta, pölyä ja mekaanista rasitusta vastaan.

Tyhjiöpainekyllästys (VPI):Käämit kyllästetään luokan H polyesterihartsilla tyhjiössä ja paineessa. Tämä tehtävä on parantaa kuivatyyppisen muuntajan dielektristä lujuutta, mekaanista lujuutta ja lämpöstabiilisuutta.

Tyhjiöpaineen kapselointi (VPE):Käämityksissä on paksumpi eristyspinnoite kuin VPI.

4. Kiinnitysrakenne

Kiinnitysrakennetta käytetään yleensä käämien ja sydänkokoonpanon kiinnittämiseen, ja se voi tarjota mekaanisen lujuuden ja varmistaa oikean kohdistuksen, joka voi sisältää jäähdytyskanavia tai aukkoja ilmankiertoa varten.

5. Kotelo

Kaikki komponentit on asennettu koteloon ja kotelot on jaettutuuletettu, ei tuuletettu tai suljettusovellusympäristön perusteella. Tuuletetut kotelot mahdollistavat luonnollisen tai pakotetun ilmankierron jäähdytystä varten, kun taas ei-tuulettavia malleja käytetään ympäristöissä, joissa on johtavia, syövyttäviä tai palavia materiaaleja.

Tuotteen edut

1. Turvallisuusedut

Pienempi palovaara:Kuivatyyppisissä muuntajissa ei ole syttyvää eristävää öljyä, eikä niissä ole palo- tai räjähdysvaaraa.

Itsesammuvat ominaisuudet:Kuivatyyppisten muuntajien kiinteät eristemateriaalit ovat luonnostaan ​​paloa hidastavia.

Ei myrkyllisiä kaasupäästöjä:Valokaariolosuhteissa kuivamuuntajat eivät vapauta vaarallisia kaasuja.

2. Ympäristöedut

Ympäristöystävällinen:Koska kuivatyyppinen muuntaja ei vuoda tai läikytä öljyä, tämä voi poistaa pohjaveden saastumisongelmat.

Kierrätettävä:Jopa 90 % kuivatyyppisten muuntajien materiaaleista on kierrätettävissä käyttöiän lopussa.

Ei vaadi erityistä suojausta:Kuivatyyppisille muuntajille ei tarvitse asentaa vuotamatonta keräysallasta.

3. Toiminnalliset edut

Nämä kuivatyyppiset muuntajat vaativatkäytännössä ilman huoltoa--- ei nestetestausta tai öljyn suodatusta, vain satunnainen silmämääräinen tarkastus --- ja ylpeilläpidennetty käyttöikä yli 20 vuotta. Vähemmän paikkarajoitusten ja pohjaveden suojatoimenpiteiden puuttumisen vuoksi kuivatyyppisten muuntajien asennuskustannukset ovat alhaisemmat. Ja ne voidaan asentaa suoraan lähelle todellista kuormituspaikkaa, mikä voi vähentää merkittävästi linjahäviöitä.

4. Sovelluksen joustavuus

Kuivamuuntajat voidaan asentaa ja käyttää sisätiloissa, joissa on korkeat paloturvallisuusvaatimukset. Samanaikaisesti niiden täysin suljetut kotelot kestävät veteen upottamisen riskiä tulvaalttiilla alueilla. Kuivatyyppisten muuntajien kosteudenkestävä eristysjärjestelmä ei ainoastaan ​​takaa vakaata sähköistä suorituskykyä korkean kosteuden ympäristöissä, vaan myös estää tehokkaasti kondensaation.

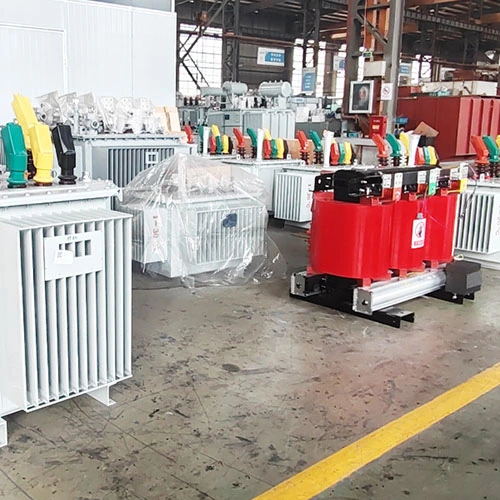

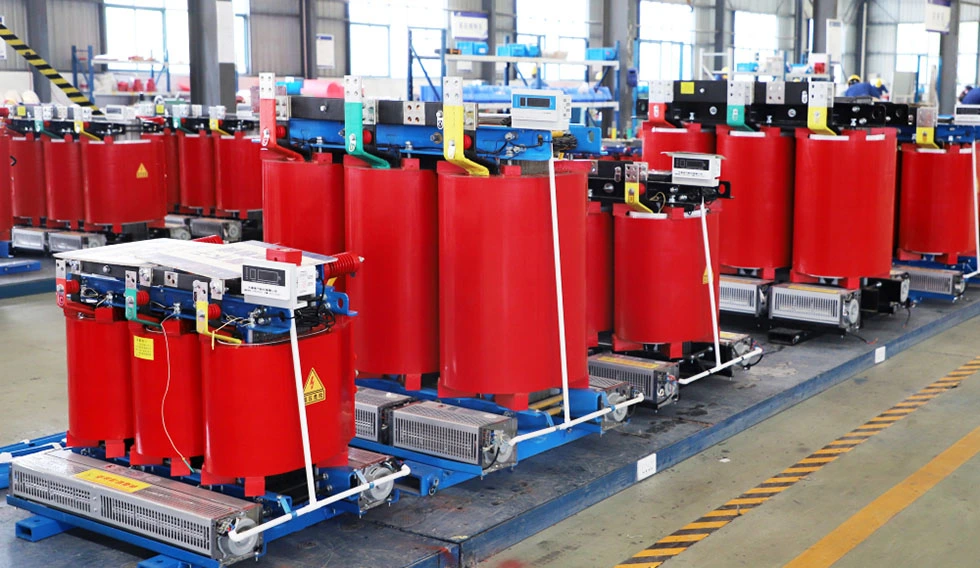

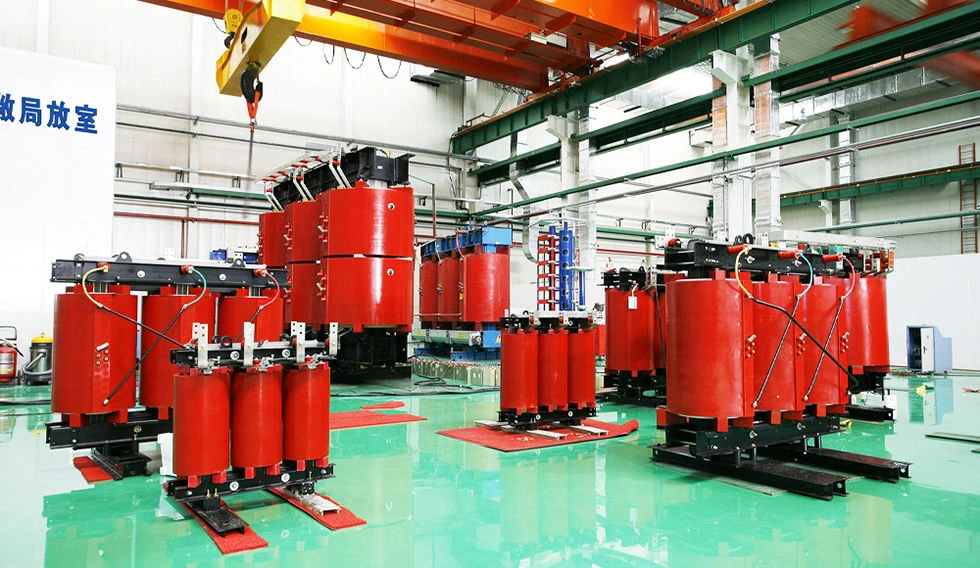

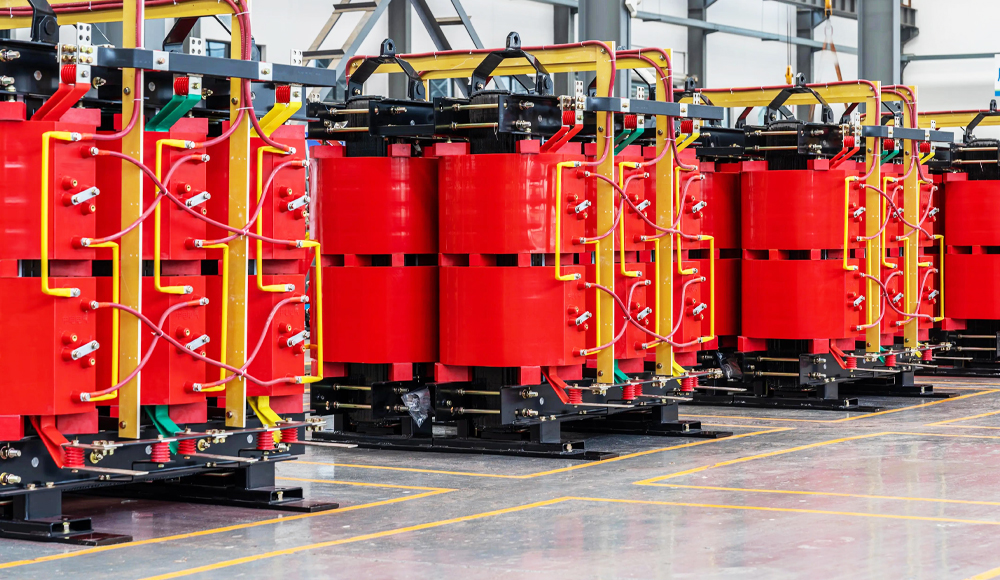

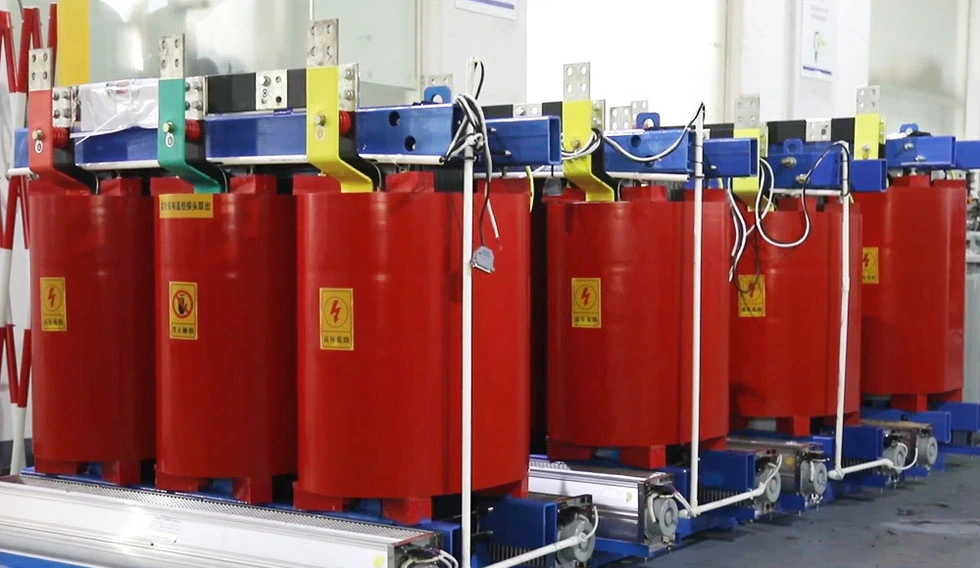

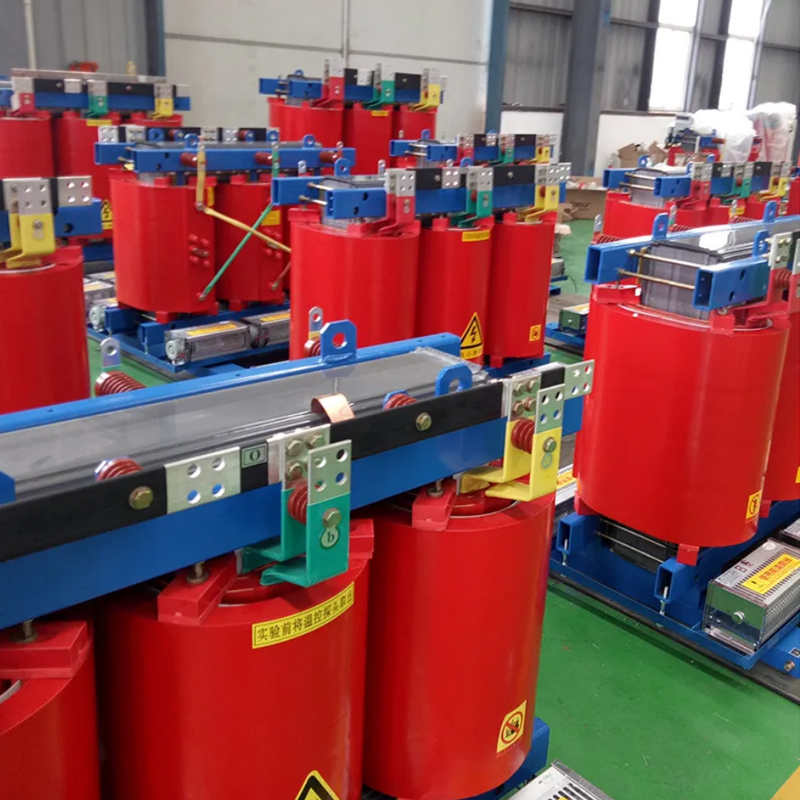

Workshop Show

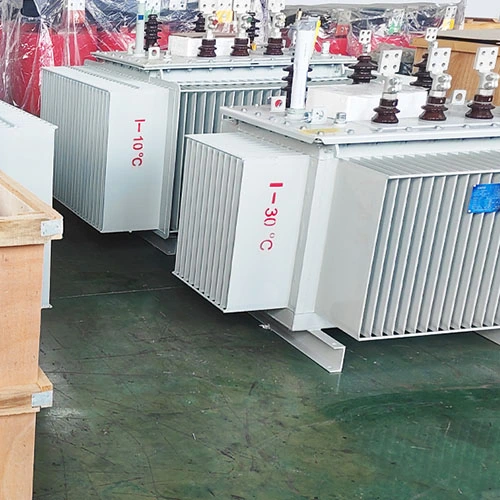

Tuotenäyttely
